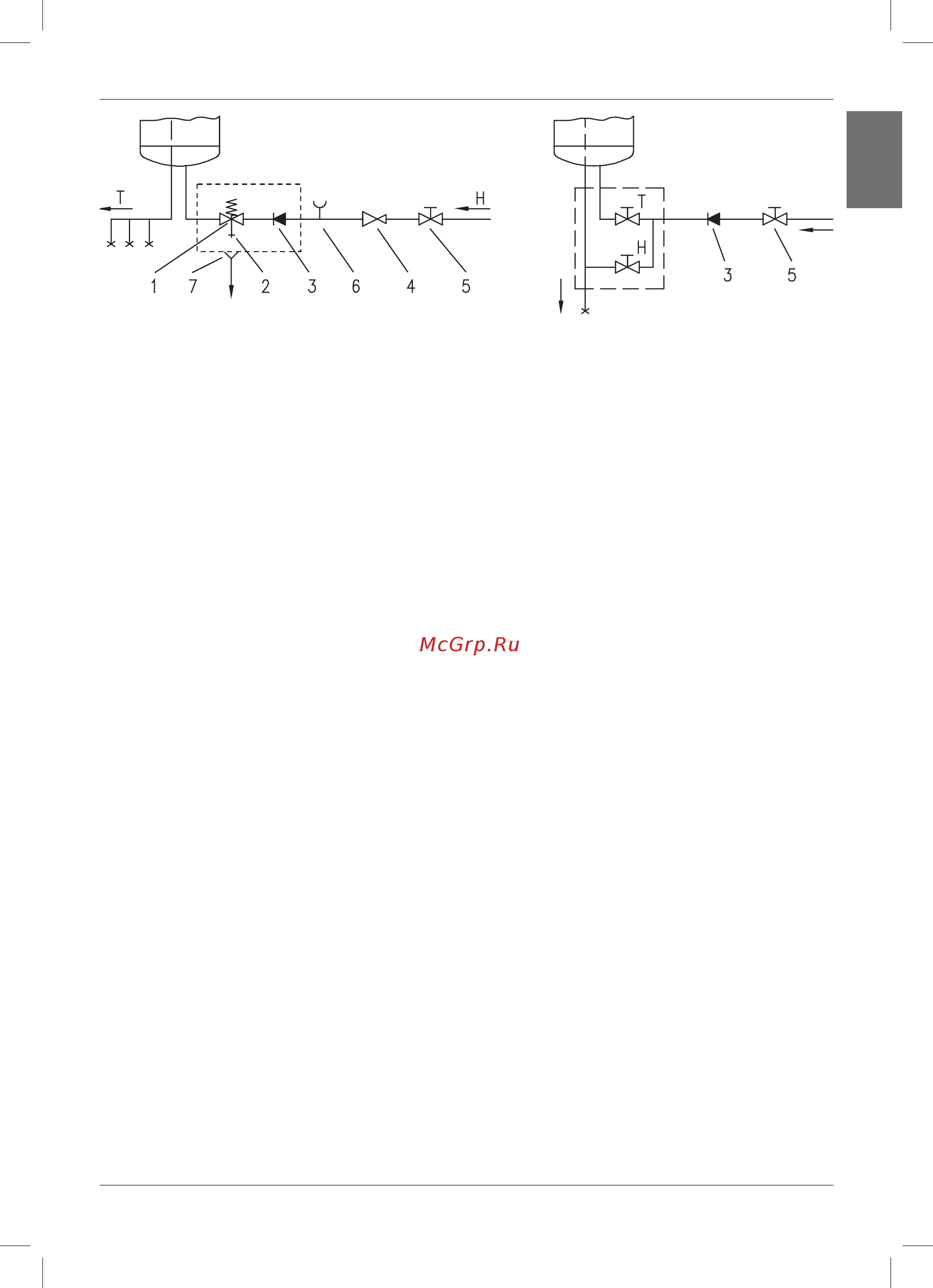

Zatvorený (tlakový) systém Otvorený (netlakový) systém
Legenda:
1 - Bezpečnostný ventil 6 - Kontrolný nástavec
2 - Kontrolný ventil 7 - Lievik s prípojkou na odtok
3 - Nevratný ventil
4 - Redukčný ventil H - Studená voda
5 - Uzatvárací ventil T - Teplá voda
Medzi ohrievač a spätný bezpečnostný ventil nesmiete zabudovať uzatvárací ventil,
lebo tým by ste znemožnili funkciu spätného bezpečnostného ventilu.
Ohrievač môžete pripojiť na domovú vodovodnú sieť bez redukčného ventilu, ak je tlak v
sieti nižší ako 0,5 MPa (5 bar). Ak tlak presahuje 0,5 MPa (5 bar), je bezpodmienečne
potrebné zabudovanie redukčného ventilu.
Pred zapojením do elektrickej siete musíte do ohrievača bezpodmienečne najskôr napustiť
vodu. Pri prvom napúšťaní otvorte páku na teplú vodu na miešacej batérii. Ohrievač je
napustený, keď voda pritečie výtokovou rúrkou miešacej batérie.
ZAPOJENIE DO ELEKTRICKEJ SIETE
Pred zapojením do elektrickej siete je potrebné do ohrievača zabudovať prípojnú šnúru
minimálneho prierezu aspoň 1,5 mm
2
(H05VV-F 3G 1,5 mm
2
). Za týmto účelom musíte z
ohrievača odstrániť ochranný kryt.
Zapojenie ohrievača do elektrickej siete musí byť vykonané v súlade s normami pre elektrické
vedenia. Medzi ohrievačom vody a trvalou inštaláciou musí byť zabudované zariadenie na
odlúčenie všetkých pólov od napájacej siete v súlade s národnými predpismi v súvislosti s
inštaláciou.
159419_tiki.indd 61159419_tiki.indd 61 15.3.2010 8:15:0415.3.2010 8:15:04
