RO
57

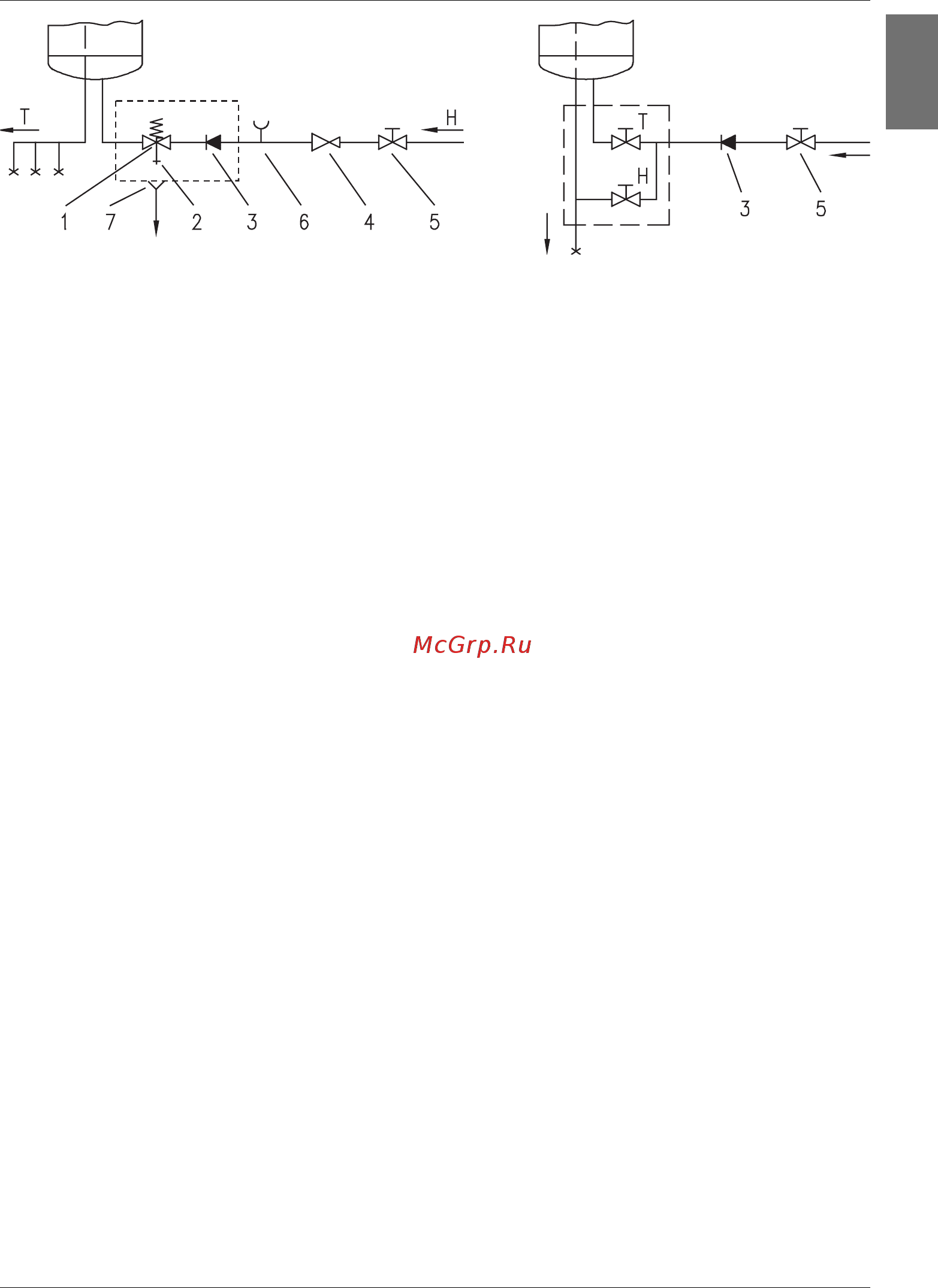

Sistemul închis (sub presiune) Sistemul deschis (fără presiune)
Legenda:
1 - Ventil de siguranţă 6 - Accesoriu de încercare
2 - Ventil de testare 7 - Scurgere racordată la canalizare
3 - Ventil de reţinere (la canalul colector)
4 - Ventil de reducere a presiunii H - Apă rece
5 - Robinet de închidere T - Apă caldă
Nu este permisă montarea unui robinet de închidere între boiler şi ventilul de siguranţă
reductor de presiune, întrucât aceasta ar împiedica funcţionarea acestuia din urmă.
Boilerul poate fi branşat la instalaţia domestică de alimentare cu apă fără ventilul de
reducere, dacă presiunea din reţea este mai mică de 0,5 MPa (5 bar). Dacă presiunea din
reţea depăşeşte 0,5 MPa (5 bar), vor trebui montate ventile de reducere. înainte de a fi
branşat la reţeaua electrică, boilerul va trebui obligatoriu umplut cu apă. La prima umplere se
va deschide robinetul de apă caldă al bateriei. Boilerul este umplut atunci când apa începe
să curgă prin ţeava bateriei.
BRANŞAREA LA REŢEAUA ELECTRICĂ
Înainte de conectarea la instalaţia electrică
, este necesar să montaţi un cablu de legătură
cu secţiunea minimă de 1,5 mm
²
(H05VV-F 3G 1,5 mm²). De aceea va trebui scos capacul
de protecţie din plastic.
Branşarea boilerului la reţeaua electrică trebuie efectuată în conformitate cu normele valabile
pentru instalaţiile electrice. Între boilerul pentru apă şi locul în care acesta se instalează
defi nitiv, trebuie să se monteze un dispozitiv de separare a tuturor polilor de reţeaua de
alimentare, conform reglementărilor naţionale în vigoare.
