RO
58

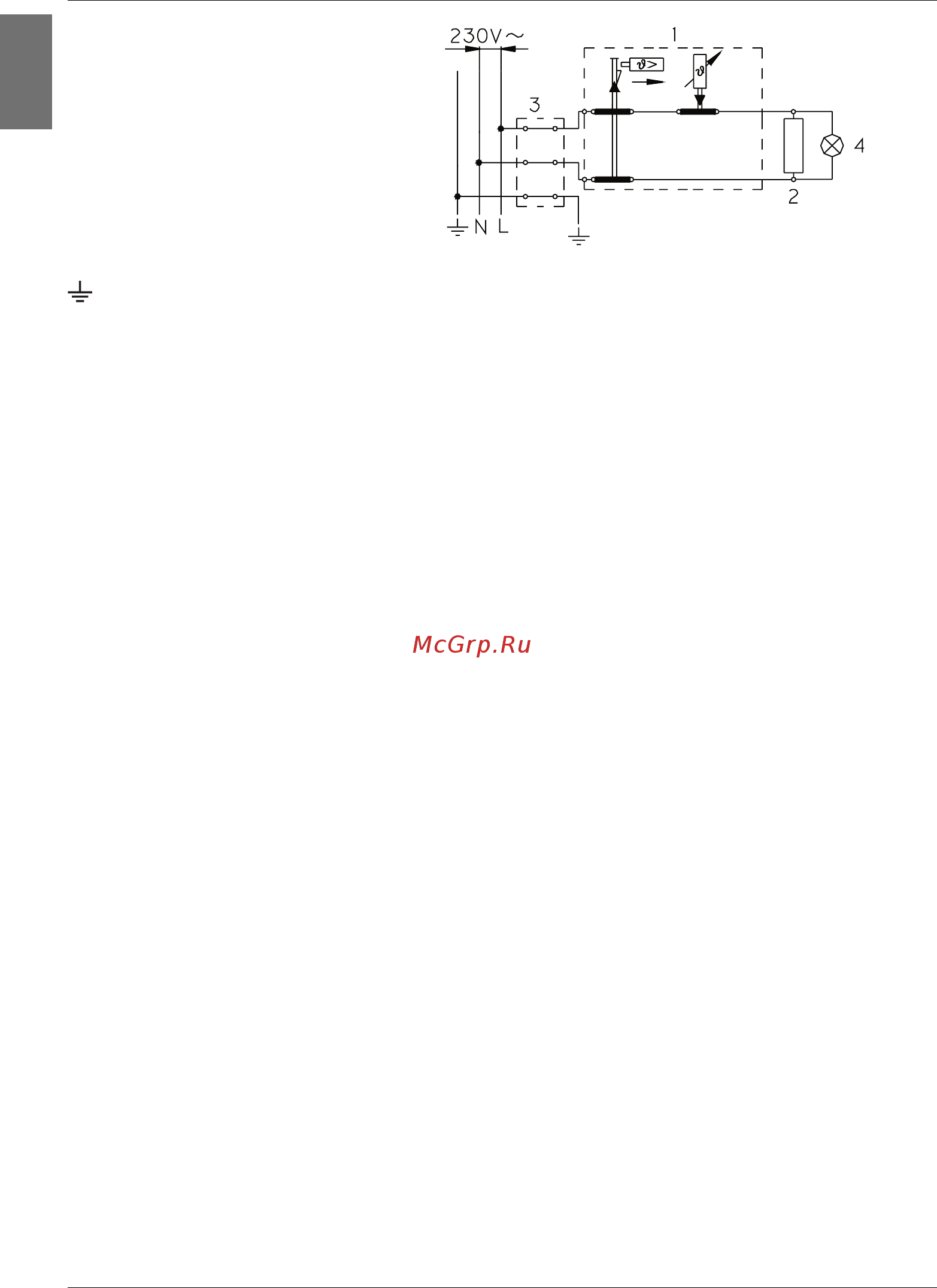

Legenda:
1 - Termostat, siguranţă
bimetalică
2 - Element încălzitor
3 - Manşon de racord
4 - Bec de control
L - Cablu de fază
N - Cablu neutru
- Cablu de protecţie Schema legăturii electrice
UTILIZARE Şl ÎNTREŢINERE
După branşarea la reţeaua de distribuire a apei şi a energiei electrice, boilerul este gata
de utilizare. Prin rotirea butonului termostatului afl at în partea anterioară a capacului de
protecţie, puteţi alege, temperatura la care doriţi să fi e încălzită apa, între 25° şi 75°C. Se
recomandă plasarea butonului în poziţia “eco”. Este poziţia cea mai economică, întrucât
asigură o temperatură a apei de aproximativ 55°C, iar depunerile de piatră şi pierderea de
căldură vor fi mai reduse decât în cazul fi xării unei temperaturi mai înalte.
Becul de control arată că elementele încălzitoare funcţionează. Pe margine, boilerul are un
termometru bimetalic, care se mişcă în direc
ţia acelor de ceasornic la dreapta, când în boiler
este apă caldă. În cazul în care nu intenţionaţi să-l folosiţi un timp mai îndelungat, puteţi
preveni îngheţarea conţinutului său lăsând boilerul aprins şi fi xând butonul termostatului în
poziţia “*”. În această poziţie, temperatura apei se va menţine la o valoare de circa 10°C.
Dacă veţi opri boilerul, pentru a evita riscul îngheţării apei, acesta va trebui golit. Boilerul
se goleşte de apă printr-o ţeavă de scurgere. În acest scop, este indicat ca, la montare,
între ventilul de siguranţă şi ţeava de scurgere să se plaseze un fi ting special (piesă T) sau
un ventil de scurgere. Boilerul poate fi golit şi în mod direct, prin ventilul de siguranţă, prin
acţionarea manetei, respectiv a căpăcelului rotativ al ventilului în acelaşi fel, ca atunci când
se verifi că modul de funcţionare. Înainte de golire, este necesar ca boilerul sa fi e deconectat
de la instalaţia electrică şi apoi să
se deschidă maneta pentru apa caldă a bateriei. După
evacuarea apei prin ţeava de scurgere, mai rămâne o mică cantitate de apă, care, atunci
când se înlătură fl anşa, se scurge prin orifi ciul acesteia.
Exteriorul boilerului va fi curăţat pri spălarea cu un detergent delicat, dizolvat în apă. Nu
folosiţi dizolvanţi şi mijloace detersive dure, respectiv corozive.
Prin efectuarea de controale tehnice regulate veţi asigura atât funcţionarea impecabilă a
boilerului, cât şi durabilitatea sa. Se recomandă ca primul control, efectuat de personalul
califi cat al unui service autorizat, să fi e făcut după 2 ani de la punerea în funcţiune a boilerului.
Cu această ocazie, va trebui verifi cată uzura anodului de protecţie contra coroziunii şi, dacă
va fi cazul, boilerul va fi curăţat de crusta de piatră depusă, ştiut fi ind că depunerile calcaroase
depind de calitatea, cantitatea şi temperatura apei folosite. Data urm
ătorului control va fi
propusă de personalul califi cat al atelierului de reparaţii, ea fi ind stabilită în funcţie de starea
în care se afl a boilerul în momentul efectuării primului control.
Vă rugăm să nu efectuaţi singuri repararea eventualelor defecţiuni apărute, ci să faceţi
apel la cel mai apropiat atelier autorizat de reparaţii.
