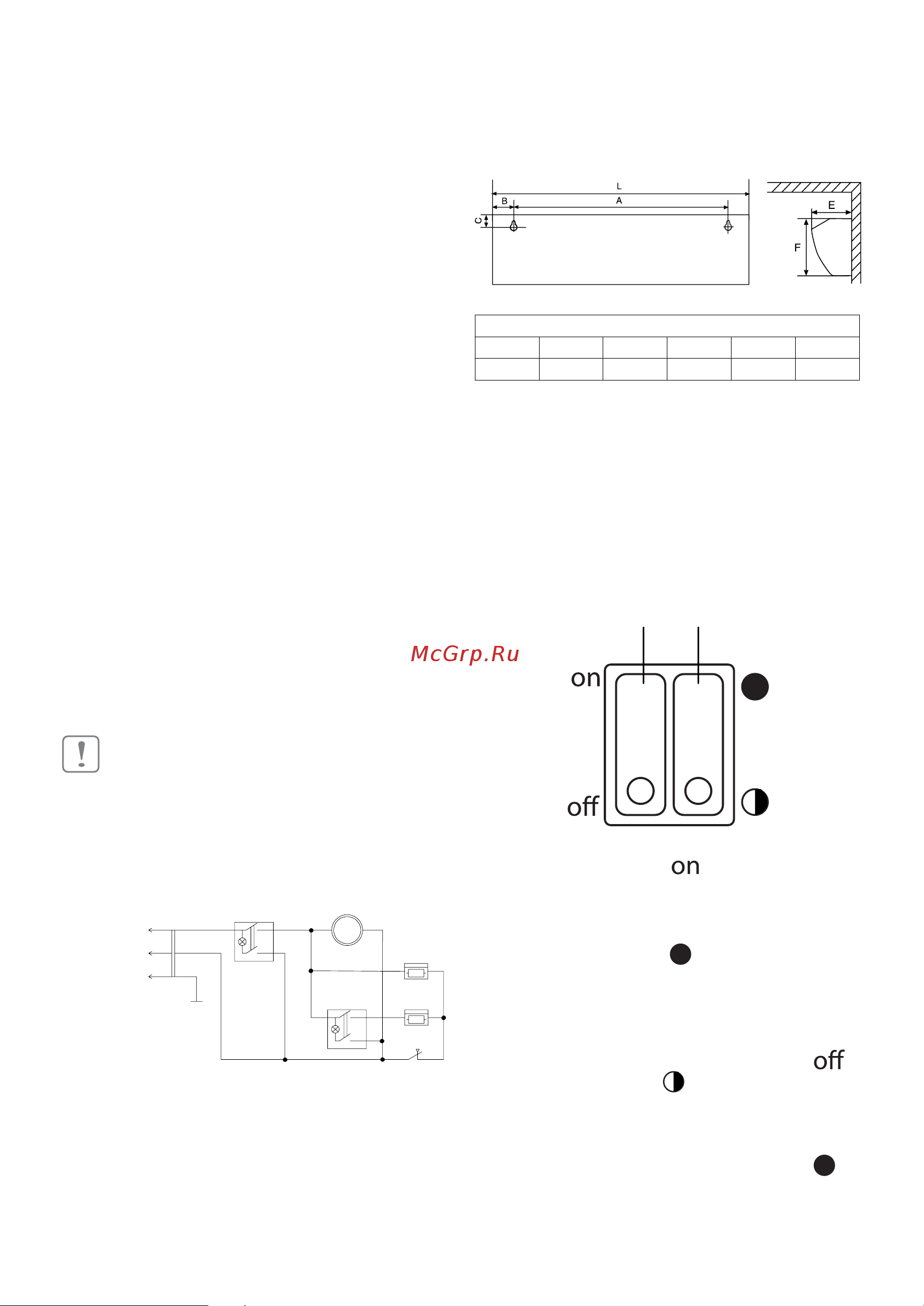

5
Подготовка к работе
Монтаж тепловой завесы
В задней стенке корпуса завесы имеются пазы
для установки завесы. За эти пазы завеса наве-
шивается на предварительно вмонтированный
в стену крепеж. В качестве крепежа рекоменду-
ются шурупы с диаметром шляпки от 9 до 11 мм.
Установочные размеры завес приведены ниже.
Завесу рекомендуется устанавливать как можно
ближе к верхней стороне проема, при этом не-
обходимо выдержать расстояние между верхней
стенкой корпуса и потолком не менее 100 мм.
Размещение завесы
Перед отверстием воздухозабора и выхода воз-
духа не должно быть препятствий.
При монтаже завесы должен обеспечиваться сво-
бодный доступ к местам их обслуживания. Для
перекрытия широкого проема допускается уста-
навливать несколько завес одного типа и серии
вплотную, создавая непрерывную воздушную
струю.
Важно: Размещение завесы только горизонталь-
ное.
Подключение к электрической сети
ВНИМАНИЕ!
Завеса поставляется со шнуром питания с сете-
вой вилкой.
Схема электрическая тепловой завесы
EK1-ýëåêòðîíàãðåâàòåëü;
SA1-äâóõêëàâèøíûéâûêëþ÷àòåëü;
Ì1 -ýëåêòðîäâèãàòåëü;
SK1-çàùèòíûé òåðìîñòàò.
Ñõåì
à
ýëåêòðè÷åñê
à
ÿ ïðèíöèïè
à
ëüí
à
ÿòåïëîâîé ç
à
âåñû BHC-CE-3
EK1.2
SK1
PE
N
L
SA1.1
SA1.2
~220-230Â
M1
M
~
EK1.1
ЕК1 - электронагреватель;
М1 - электродвигатель;
SK1 - защитный термостат;
SA1 - двухклавишный выключатель;
Установочные размеры завес.
Схема задней поверхности корпуса.
Размеры, мм
L А В С F E
505 415 45 30 210 135
Номинальный ток автоматического выключателя
должен быть не менее 16А.
Управление прибором
Управление завесой осуществляется пылевлаго-
защищенными клавишами, расположенными на
корпусе завесы.
1 2
1 - клавиша в положении включает режим по-
ловинной тепловой мощности завесы. При этом
включаются электронагреватели, загорается под-
светка клавиши.
2 - клавиша в положении включает режим пол-
ной тепловой мощности завесы (при включенной
клавише 1).
Выключение. Для отключения завесы необхо-
димо установить клавишу 1 в положение и
клавишу 2 в положение и отключить завесу от
электросети.
ПРИМЕЧАНИЕ
Если нажать одну клавишу 2 в положение , то
завеса работать не будет.
