12
1
2
3
007499

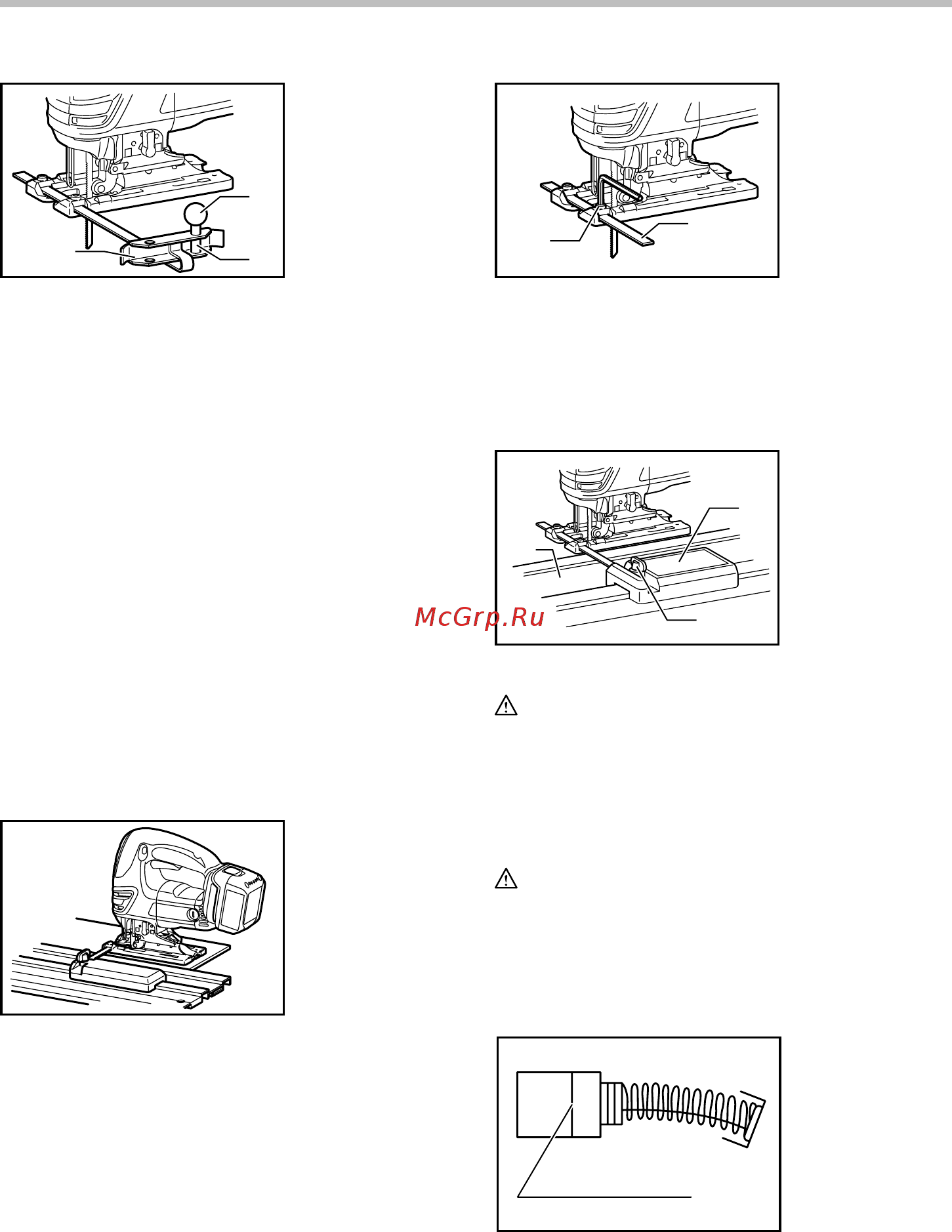

При резке кругов или дуг радиусом в 170 мм или
менее, установите направляющую планку
следующим образом.
• Вставьте направляющую планку в квадратное
отверстие сбоку основания, при этом
направляющая должна смотреть вверх.
Вставьте штифт круговой направляющей в
любое из двух отверстий в направляющей
планке. Накрутите резьбовую рукоятку на
штифт для его крепления.
• Затем сдвиньте направляющую планку на
желаемый радиус выреза и затяните болт для
его фиксации на месте. После этого сдвиньте
основание вперед до конца.
Примечание:
• При вырезке кругов или дуг всегда пользуйтесь
лезвиями № B-17, B-18, B-26 или B-27.
Комплект адаптера направляющего рельса
(дополнительная принадлежность)
007500
При резке параллельно и одинаковой ширины или
при прямой резке, использование направляющего
рельса и адаптера направляющего рельса обеспечит
быстрые и чистые вырезы.
Для установки адаптера направляющего рельса,
вставьте линейку в квадратное отверстие основания
до упора. Крепко закрутите болт шестигранным
ключом.
1
2
007501
Установит адаптер направляющего рельса на
направляющий рельс. Вставьте линейку в
квадратное отверстие адаптера направляющего
рельса. Положите основание сбоку от
направляющего рельса и крепко затяните болт.
3
2
1
007502
ПРЕДУПРЕЖДЕНИ:
• Всегда используйте лезвия № B-8, B-13, B-16,
B-17 или 58 при использовании направляющего
рельса и адаптера направляющего рельса.
ТЕХОБСЛУЖИВАНИЕ
ПРЕДУПРЕЖДЕНИ:
• Перед проведением проверки или работ по
техобслуживанию, всегда проверяйте, что
инструмент выключен, а блок аккумуляторов
вынут.
Замена угольных щеток
1
001145
1.
Ограничительная
метка
1. Адаптер
направляющего
рельса
2. Винт
3. Направляющий
рельс
1. Болт
2. Линейка
1. Направляющая
2. Резьбовая
ручка
3. Круглый
направляющий
штифт
