Русский - 6
Веерный шлифовальный круг
(«лопастный» полировальный круг)
В зависимости от вида выполняемых работ при
необходимости снимать защитный колпак 6 и
монтировать приспособление для защиты
рук 18. Специальный крепежный фланец 9
(принадлежности, номер для заказа
2 605 703 028) и веерный шлифовальный круг
насадить на шлифовальный шпиндель 5.
Навинтить зажимную гайку 11 и затянуть с
помощью спецключа, вставляемого в два
торцевые отверстия гайки.
Резиновый тарельчатый
шлифовальный круг 20
В зависимости от вида выполняемых работ при
необходимости снимать защитный колпак 6 и
монтировать приспособление для защиты
рук 18.
Перед монтажом резинового тарельчатого
шлифовального круга 20 сначала насадить на
шлифовальный шпиндель две промежуточные
шайбы 19.
Сборка см. страницу с рисунком.
Навинтить круглую гайку 22 и затянуть с
помощью спецключа, вставляемого в два
торцевые отверстия гайки.
Чашечная щетка 23/дисковая щетка
В зависимости от вида выполняемых работ при
необходимости снимать защитный колпак 6 и
монтировать приспособление для защиты
рук 18.
Шлифовальный инструмент должен быть
навинченным на шлифовальный шпиндель 5 до
тех пор, пока он не прилегает прочно к фланцу
шлифовального шпинделя в конце резьбы
шпинделя. Вильчатым ключом затянуть.
Чашечный шлифовальный круг
При работе с чашечными
шлифовальными кругами следует
использовать специальный защитный
колпак 15.
Чашечный шлифовальный круг 16 должен
выступать из защитного колпака 15 только
настолько, насколько это требуется для
соответствующей работы.
В соответствии с этим размером
подрегулировать положение защитного
колпака 15.
Сборка см. страницу с рисунком.
Навинтить зажимную гайку 11 и затянуть
подходящим изогнутым рожковым ключом 17.
Вместо зажимной гайки 11 может быть
использована быстрозажимная гайка 12
(принадлежности). В этом случае
шлифовальный инструмент можно
смонтировать без ключа.
Быстрозажимную гайку 12 разрешается
использовать только для шлифовальных
кругов чернового (обдирочного)
шлифования и отрезных шлифовальных
кругов.
Использовать только исправные,
неповрежденные быстрозажимные гайки 12.
При навинчивании необходимо обращать
внимание на то, чтобы сторона с надписью не
была обращена к шлифовальному кругу.
Стрелка должна показывать на индексную
отметку 29.

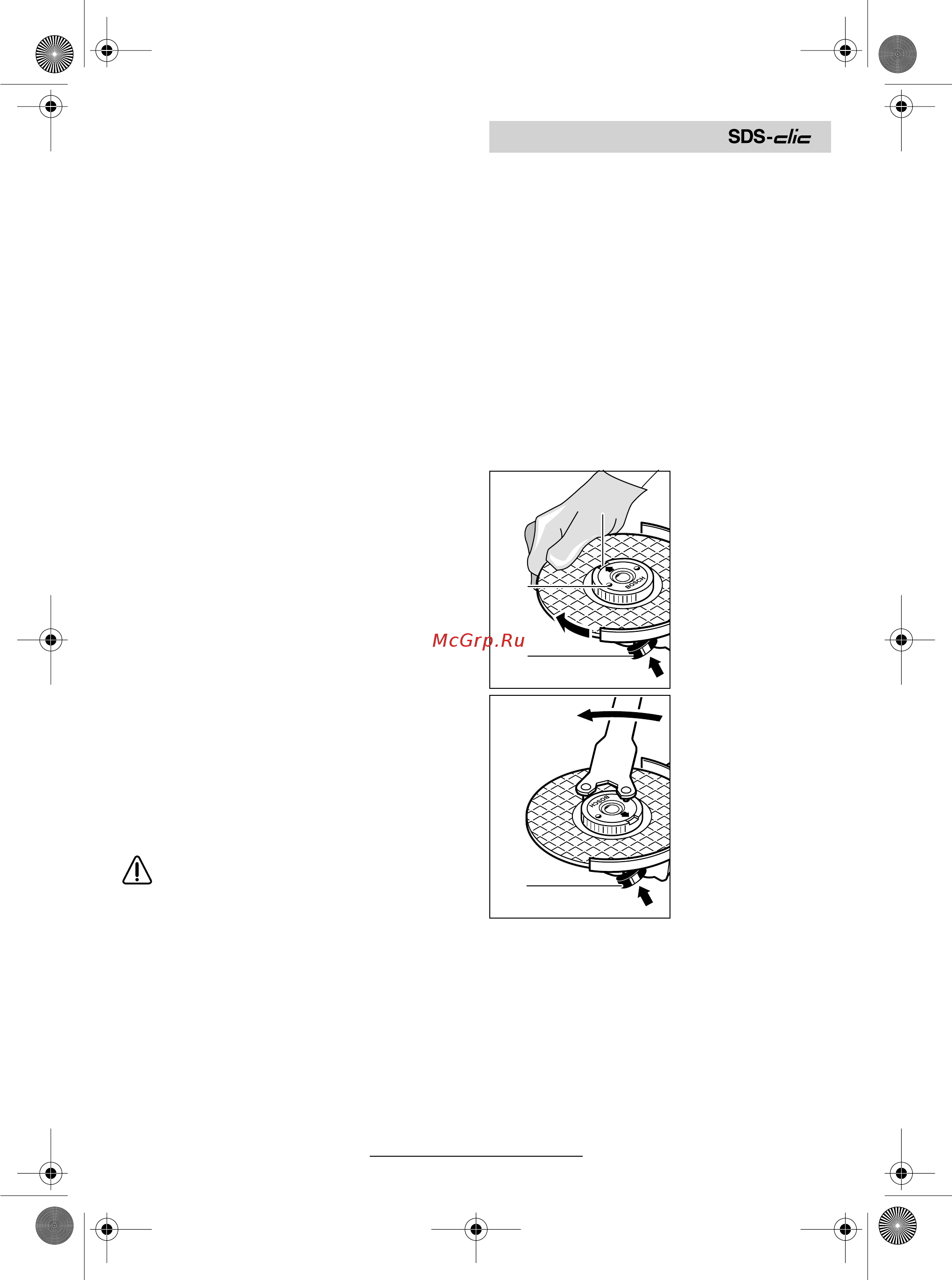

Фиксировать
шлифовальный
шпиндель (нажатием
на кнопку для
арретирования
шпинделя 2) и
стремительным
вращением
шлифовального
круга по часовой
стрелке затянуть
быстрозажимную
гайку.
Правильно
закрепленная,
неповрежденная
быстрозажимная
гайка может быть
отвинчена вручную
вращением кольца с
накаткой против
часовой стрелки.
Заклиненную
быстрозажимную
гайку ни в коем
случае не
отвинчивать
клещами, а
использовать спецключ, вставляемый в два
торцевые отверстия гайки. Спецключ
насадить согласно изображению на рисунке.
Быстрозажимная гайка
2
29
12
2
