Выходной уровень "FEEDBACK DESTROYER" индицируется с помощью

светодиодных индикаторов. Для регулировки входного уровня следует

перевести прибор в режим полного обхода ("Total Bypass") - см. рис. 4.1, и

контролировать входной сигнал таким образом, чтобы не допустить засветки

секции "СLIР" светодиодных индикаторов.

4. ЭЛЕМЕНТЫ УПРАВЛЕНИЯ

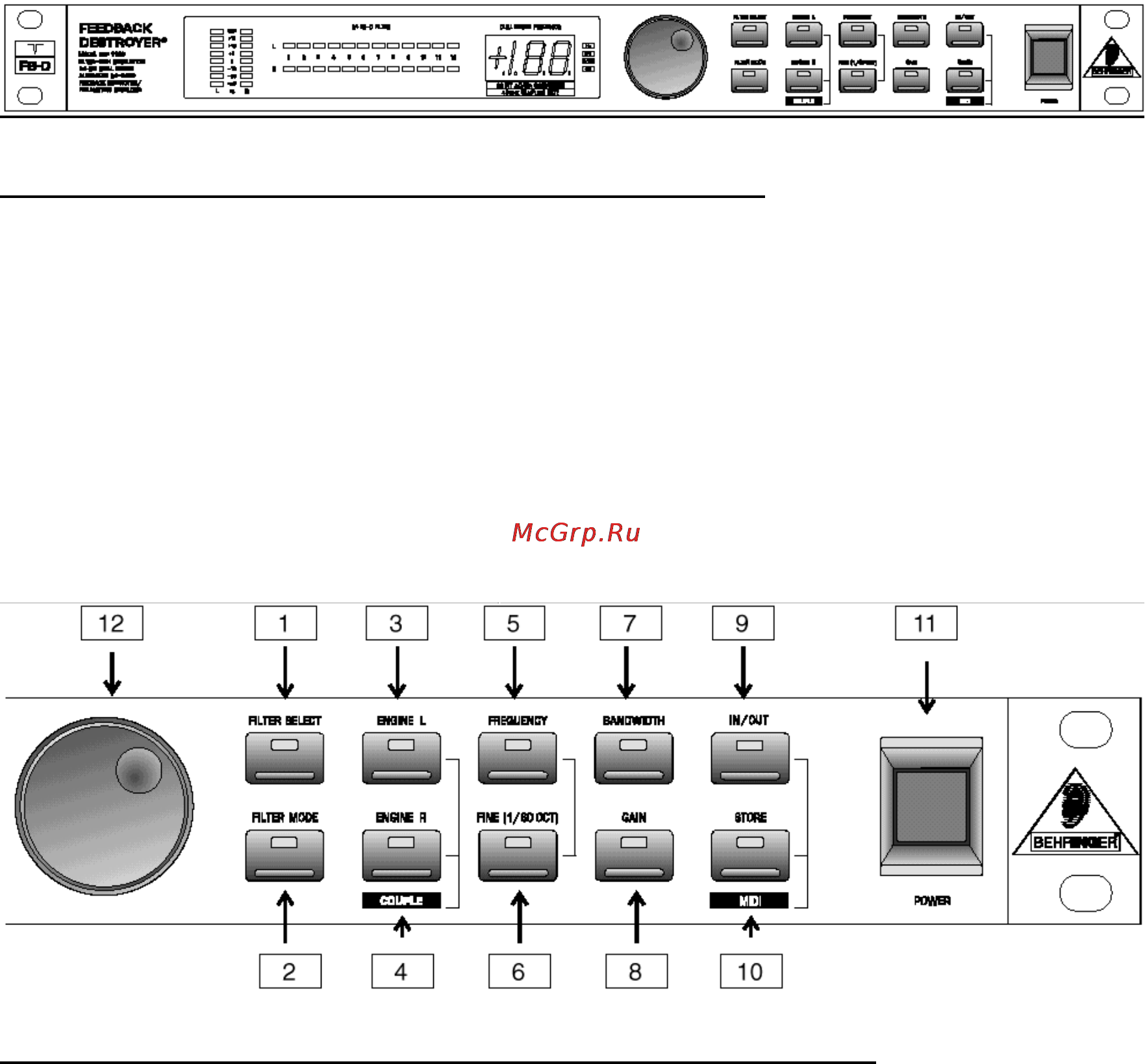

Рис. 4.1 Элементы управления на передней панели

"FEEDBACK DESTROYER" оборудован десятью параметрическими кнопками,

одним поворотным челночным регулятором ("jog wheel"), которые

используются для изменения текущих или выбора предустановленных

параметров, а также светодиодным дисплеем. Каждому из 24 фильтров

соответствует по одному светодиоду, подтверждающему состояние фильтра.

Контроль полностью независимых каналов осуществляется с помощью 9-

ступенчатой светодиодной линейки.

4.1 Кнопки параметрической секции / поворотный челночный регулятор

Рис. 4.2 Кнопки ввода и поворотный челночный регулятор

1. FILTER SELECT Выбор фильтров

2. FILTER MODE Режим фильтров

3. ENGINE L Процессор левого канала

4. ENGINE R \ Процессор правого канала \ оба канала

COUPLE

5. FREQUENCY Частота

6. FINE (1/60 ОСТ) Точная подстройка (с шагом 1/60 октавы)

7. BANDWIDTH Полоса коррекции
