21
загораются при изменении значений соответствующих параметров в
режиме редактирования. Например, при подъеме уровня сигнала фильтра
загорается индикатор "dB". Знак "+" слева от предустановленного
значения указывает на увеличение уровня.
15. "FEEDBACK DESTROYER" имеет 24 фильтра, контроль параметров
которых осуществляется с помощью индикаторов, расположенных рядом
с дисплеем (слева). Двенадцать светодиодов информируют пользователя
о состоянии фильтров каждого канала (левого/ правого). Яркое свечение
светодиода свидетельствует о том, что фильтр установлен на требуемую
частоту. Периодически мигающие светодиоды свидетельствуют о поиске
частоты фильтрами в однополосном и автоматическом режиме.
16. Индикатор уровня позволяет контролировать выходные уровни
сигналов. Каждый канал имеет восемь светодиодов. Постоянно мигающие
светодиоды секции "CLIP" свидетельствуют о возможных искажениях
("срезе") сигнала - см. рис. 5.6. При установке "FEEDBACK DESTROYER" в
режим полного обхода индикатор уровня отображает входные уровни
сигналов.
4.3 Элементы управления на задней панели

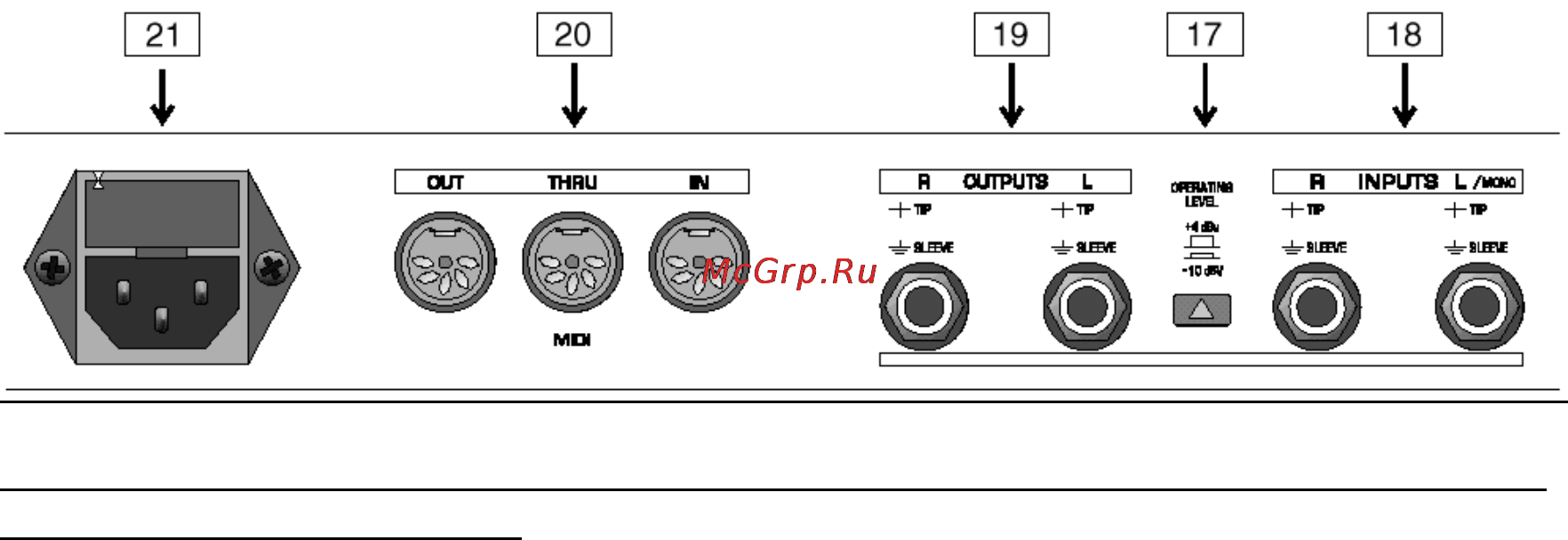

Рис. 4.4 Расположение разъемов и элементов управления на задней панели
"FEEDBACK DESTROYER"
17. Кнопка-переключатель "Operating Level" используется для адаптации
прибора к различным рабочим уровням сигналов. Можно выбрать
значение -10 dBV (полупрофессиональный уровень) для домашней записи
или уровень +4 dB, используемый в профессиональных студиях.
Индикаторы уровня на передней панели автоматически адаптируются к
выбранному номинальному уровню, то есть всегда обеспечивается
оптимальный рабочий диапазон индикаторов.
18. "FEEDBACK DESTROYER" предназначен для работы с несим-
метричными моно соединителями штыревого типа (диаметром 6,3 мм).
Для каждого входного сигнала звукового канала (левый/ правый)
предназначен отдельный разъем. Если необходимо использовать только
монофонический входной сигнал, следует пользоваться входом левого
канала.
