• Не пытайтесь модифицировать, усовершенствовать элек-

троинструмент каким-либо способом. Использование любо-

го аксессуара, который не рекомендован, может привести к

поломке инструмента и к причинению вреда здоровью.

• Храните электроинструмент в надежном, сухом и недоступ-

ном для детей месте.

• Хранение и транспортировку электроинструмента осущест-

вляйте в коробках или кейсах.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

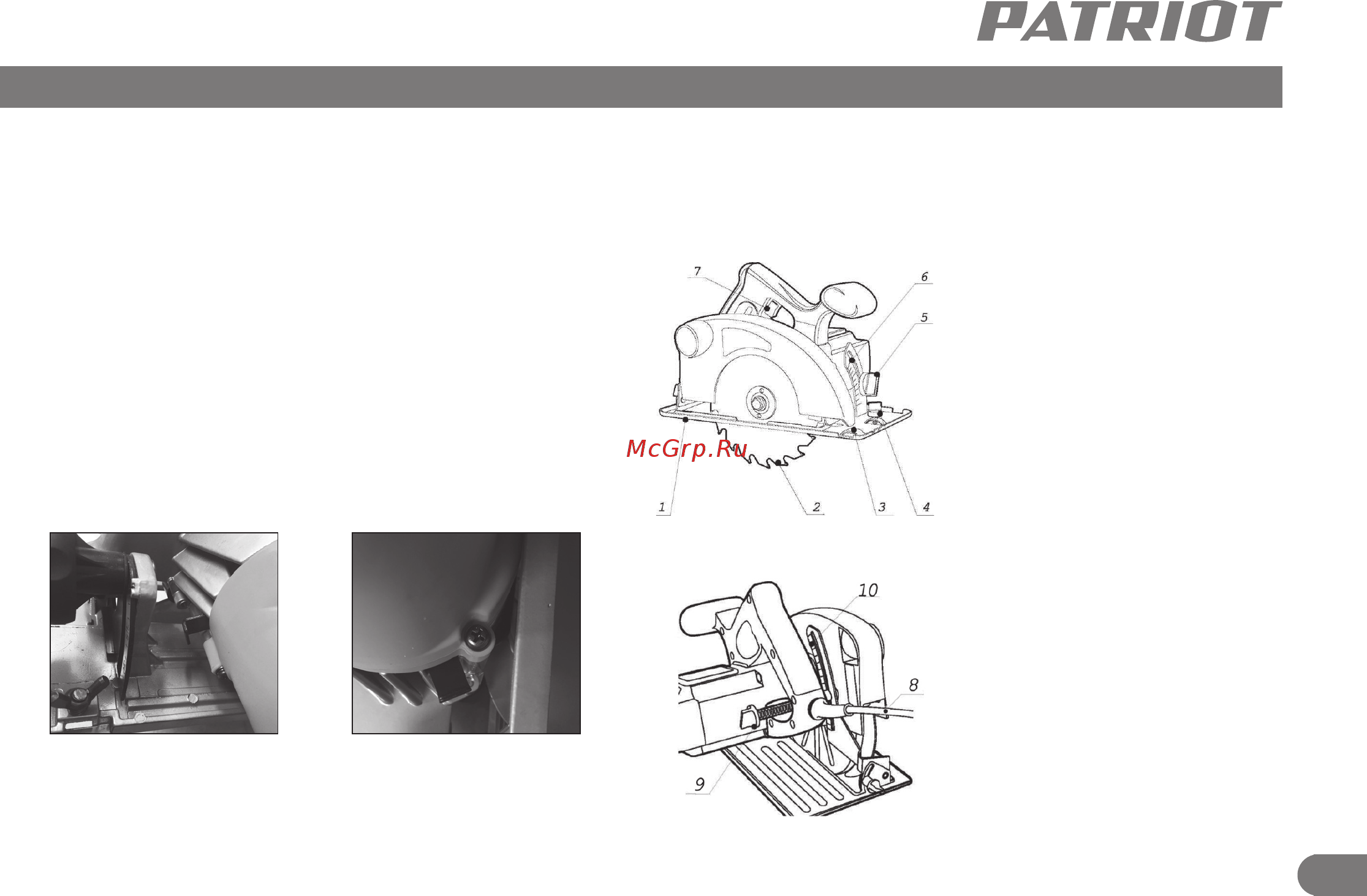

Общий вид циркулярной пилы электрической (Рис. 1).

Перед снятием, либо установкой пильного диска отключите ин-

струмент от электрической сети, выдернув шнур из сети питания.

Замена пильного диска (Рис. 2).

1. Нажмите на фиксатор для блокировки шпинделя пилы.

2. С помощью торцовочного ключа открутите винт и шланец.

3. Смените диск и закрепите винт заблокировав шпиндель.

Данная модель пилы дисковой, оборудована блокировкой

включения, для включения необходимо нажать кнопку (3) (Рис.

1) и только после этого с помощью выключателя (7) (Рис. 1)

осуществить пуск машины.

1. Основание

2. Пильный диск

3. Прорезь крепления продольно-

го упора

4. Винт фиксации продольного

упора

5. Винт фиксации угла наклона

6. Шкала угла наклона

7. Выключатель

8. Сетевой кабель

9. Винт барашек глубиномера

10. Шкала глубиномера

ИНСТРУКЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ / УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Рис. 1

Рис. 3

Рис. 2
