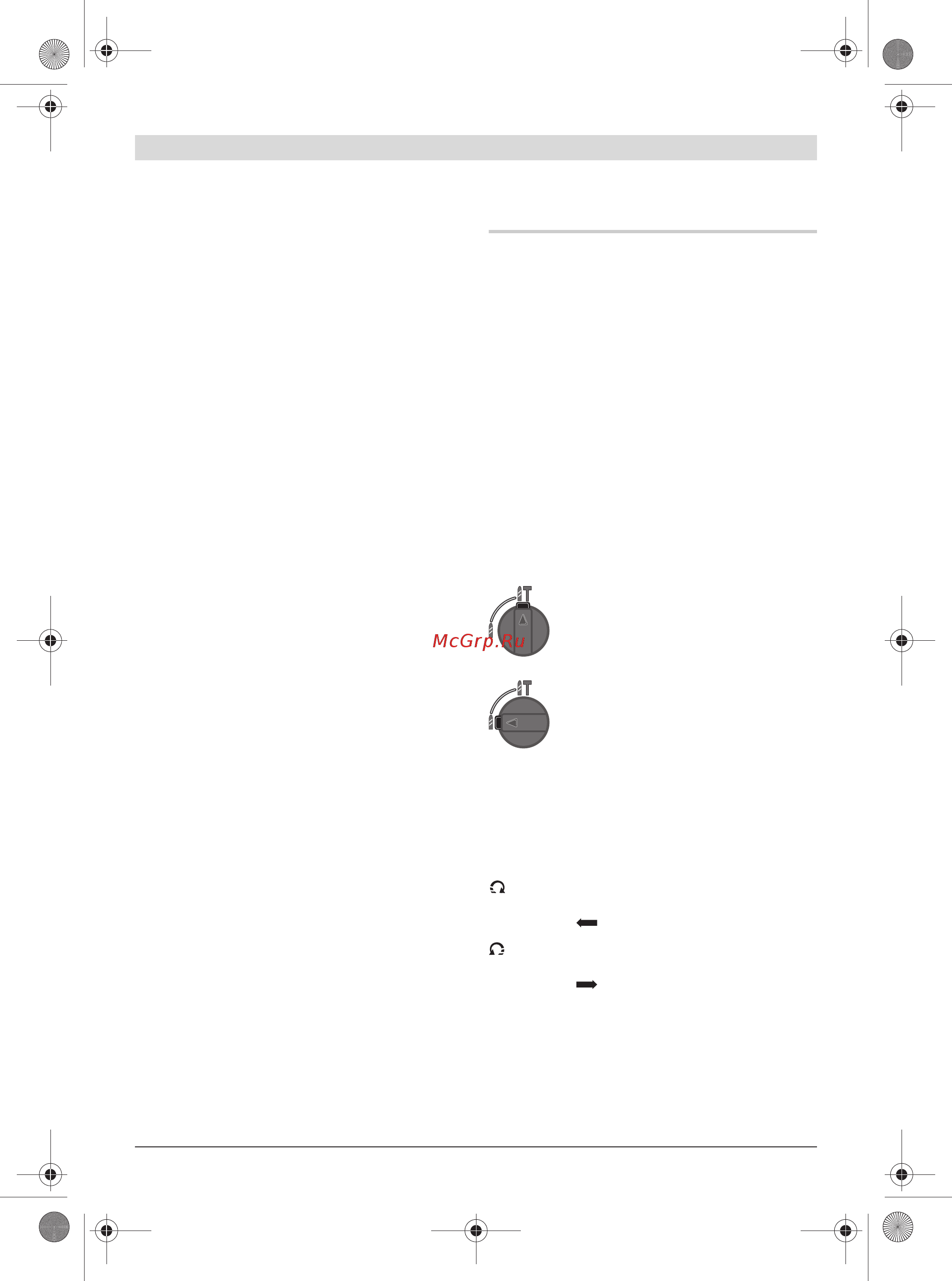

Hrvatski | 129
Bosch Power Tools 1 619 P07 079 | (13.3.09)
Prilagodba uređaja za usisavanje prašine
dužini alata (vidjeti sliku J)
Za jednostavan rad sa kratkim alatima, dužina
uređaja za usisavanje prašine 14 može se
prilagoditi.
Pritisnite tipku 13 i teleskopsku vodilicu 15 kod
pritisnute tipke toliko uvucite u uređaj za
usisavanje prašine 14, dok se prsten za hvatanje
prašine ne nađe blizu vrha radnog alata.
Za ponovno izvlačenje teleskopske vodilice,
ponovno pritisnite tipku 13.
Prsten za hvatanje prašine za svrdlo
(vidjeti sliku K)
Za zamjenu prstena za hvatanje prašine 17 pri-
tisnite gumb za deblokiranje 28 i izvucite prsten
za hvatanje prašine iz uređaja za usisavanje
prašine.
Za ugradnju pritisnite prsten za hvatanje prašine
17 odozgo u uređaj za usisavanje prašine 14, sve
dok čujno ne uskoči.
Prsten za hvatanje prašine za šuplja krunasta
svrdla (pribor) (vidjeti sliku L)
Za bušenje sa šupljim krunastim svrdlima,
prsten za hvatanje prašine za svrdlo 17 mora se
zamijeniti sa specijalnim prstenom za hvatanje
prašine 29 (pribor). Kod primjene prstena za
hvatanje prašine za šuplja krunasta svrdla, za
usisavanje prašine mora se primijeniti adapters-
ka kutija 24 (pribor) sa vanjskim usisavanjem
prašine, ne sa kutijom za prašinu 9.
U tom slučaju uklonite prsten za hvatanje
prašine za svrdlo 17.
Za ugradnju prstena za hvatanje prašine za
šuplja krunasta svrdla 29, pritisnite ga odozgo u
prsten za usisavanje prašine dok čujno ne
uskoči.
Za uklanjanje prstena za hvatanje prašine 29
pritisnite uskočni izdanak 30 prema van i skinite
prsten za hvatanje prašine prema gore.
Rad
Puštanje u rad
f Pridržavajte se mrežnog napona! Napon
izvora struje mora se podudarati s poda-
cima na tipskoj pločici električnog alata.
Električni alati označeni s 230 V mogu raditi
i na 220 V.
Namještanje vrste rada
Sa preklopkom „bušenje/bušenje čekićem“ 4
odaberite vrstu rada električnog alata.
Napomena: Vrstu rada promijenite samo kod is-
ključenog električnog alata! Električni alat bi se
inače mogao oštetiti.
Za promjenu vrste rada pritisnite tipku za deblo-
kiranje 5 i okrenite preklopku „bušenje/bušenje
čekićem“ 4 u željeni položaj, dok čujno ne
preskoči.
Namještanje smjera rotacije
Sa preklopkom smjera rotacije 6 možete
mijenjati smjer rotacije električnog alata.
f Preklopku smjera rotacije 6 pritisnite samo
u stanju mirovanja električnog alata.
Rotacija u desno: Okrenite preklopku
smjera rotacije 6 obostrano, do graničnika
u položaj .
Rotacija u lijevo: Okrenite preklopku
smjera rotacije 6 obostrano, do graničnika
u položaj .
Smjer rotacije za bušenje čekićem, bušenje i rad
sa dlijetom namjestite uvijek na rotaciju u
desno.
Položaj za bušenje čekićem betona
ili kamena kao i za rad sa dlijetom
(rad sa dlijetom samo sa priborom
MV 200)
Položaj za bušenje bez čekića u
drvo, metal, keramiku i plastiku, kao
i za uvijanje vijaka
OBJ_BUCH-403-002.book Page 129 Friday, March 13, 2009 9:20 AM
