14 | Polski
1 619 P07 079 | (13.3.09) Bosch Power Tools
Ustawianie głębokości wiercenia (zob. rys. I)
Ogranicznikiem głębokości 27 można ustalić
pożądaną głębokość wiercenia X.
Wsunąć narzędzie robocze SDS-plus do oporu
do uchwytu narzędzia SDS-plus 1. W przeciw-
nym razie ruchomość narzędzia SDS-plus może
spowodować nieprawidłowe ustawienie głębo-
kości wiercenia.
Bez dobijania, ale mocno przyłożyć elektrona-
rzędzie w miejscu wiercenia. Narzędzie robocze
SDS-plus musi przy tym dotknąć powierzchni.
Przycisnąć przycisk regulacji ogranicznika głę-
bokości 16 i przesunąć ogranicznik 27 tak, by
ukazany na rysunku odstęp X odpowiadał
pożądanej głębokości wiercenia.
Dopasowywanie systemu odsysania pyłu do
długości narzędzia roboczego (zob. rys. J)
Aby umożliwić wygodną pracę przy użyciu krót-
kich narządzi roboczych, można wyregulować
długość modułu do odsysania pyłu 14.
Wcisnąć przycisk 13 i trzymając go w tej pozycji,
przesunąć prowadnicę teleskopową 15
wewnątrz systemu odsysania pyłu 14 na tyle, by
pierścień wychwytujący pył znalazł się w pobliżu
czubka narzędzia roboczego.
Aby wyciągnąć prowadnicę teleskopową, należy
ponownie wcisnąć przycisk 13.
Pierścień wychwytujący pył z wiertła
(zob.rys.K)
Aby wymienić pierścień wychwytujący pył 17,
należy wcisnąć przycisk blokady pierścienia 28
i wyciągnąć pierścień z systemu odsysania pyłu.
Aby zamontować pierścień wychwytujący pył
17, należy wsunąć go od góry do systemu od-
sysania pyłu 14 tak, aby w sposób słyszalny
zaskoczył on w zapadce.
Pierścień wychwytujący pył z koronki
wiertniczej (osprzęt) (zob. rys. L)
Do wiercenia z koronkami wiertniczymi należy
zamienić pierścień wychwytujący pył z wiertła
17 na specjalny pierścień do koronek wiert-
niczych 29 (osprzęt). Odsysanie pyłu podczas
pracy z pierścieniem wychwytującym pył z koro-
nek wiertniczych musi odbywać się za pomocą
adaptera 24 (osprzęt) i zewnętrznego systemu
odsysania pyłu, a nie za pomocą pojemnika na
pył 9.
Zdjąć pierścień wychwytujący pył z wiertła 17
(jeżeli jest zamontowany).
Aby zamontować pierścień wychwytujący pył
z koronek wiertniczych 29, należy wcisnąć go od
góry do systemu odsysania pyłu tak, aby w spo-
sób słyszalny zaskoczył on w zapadce.
Aby wyjąć pierścień wychwytujący pył 29, należy
nacisnąć zatrzask 30 do zewnątrz i wyjąć
pierścień górą.
Praca
Uruchomienie
f Należy zwrócić uwagę na napięcie sieci!
Napięcie źródła prądu musi zgadzać się
z danymi na tabliczce znamionowej elektro-
narzędzia. Elektronarzędzia przeznaczone
do pracy pod napięciem 230 V można
przyłączać również do sieci 220 V.
Ustawianie rodzaju pracy
Za pomocą przełącznika „Wiercenie/Wiercenie
zudarem“ 4 wybrać tryb pracy elektronarzędzia.
Wskazówka: Zmiany trybu pracy dokonywać
tylko wtedy, gdy elektronarzędzie jest wyłączo-
ne! W innym wypadku elektronarzędzie może
ulec uszkodzeniu.
Aby zmienić tryb pracy wcisnąć przycisk
zwalniający blokadę 5 i przestawić przełącznik
„Wiercenie/Wiercenie z udarem“ 4 na żądaną
pozycję, aż do słyszalnego zaskoczenia zapadki.

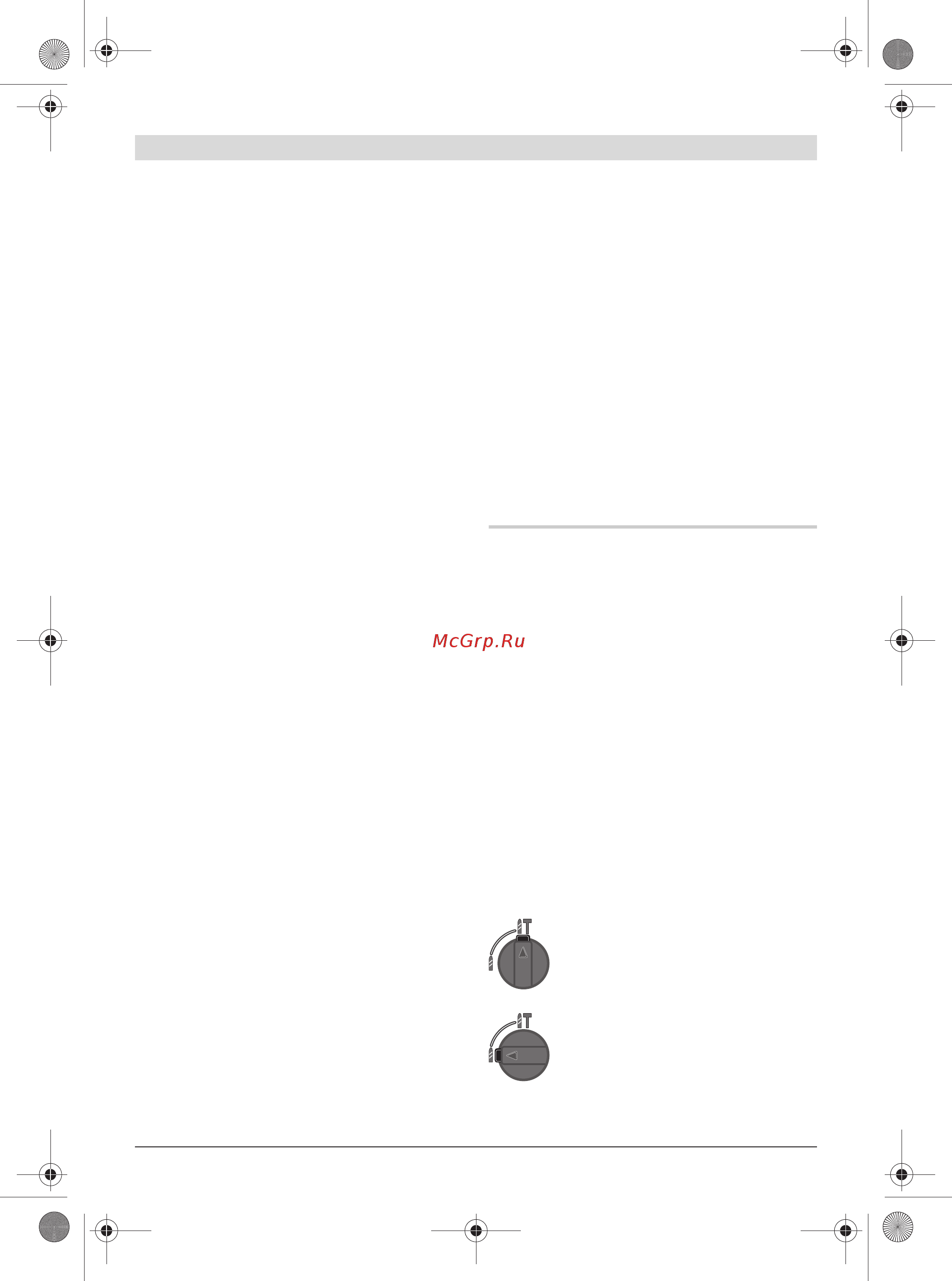

Pozycja do Wiercenia z udarem
w betonie lub kamieniu oraz do
dłutowania (dłutowanie tylko
z osprzętem MV 200)
Pozycja do wiercenia bez udaru
w drewnie, metalu, ceramice
i tworzywie sztucznym, a także do
wkręcania śrub
