19
3. ТЕХНИЧЕСКИЕ ДАННЫЕ
- номинальное напряжение: 400/230V,50Hz
- конфорки(Hi Light): 2 x 145-1200 W
- сдвоенные конфорки(Hi Light): 2 x 180/120-1700 W
- габаритные размеры: 576x518x48
- масса: 9,5 кг
4. ОПИСАНИЕ ФУНКЦИОНИРОВАНИЯ
КЕРAМИЧЕСКOЙ КУХОННOЙ ПЛИТЫ
Керaмическая кухонная плитa с сенсорным управлением
является изделием ноновейшей генерации, отражающим
ожидания потребителей; она удобна в эксплуатации и
содержанию в чистоте.
Управление плитой осуществляется с помощью
комплекта сенсоров, действующих по принципу
инфракрасного излучения, срабатывающих в момент
прикосновения пальца к специально обозначенным
точкам поверхности стекла. Каждое срабатывание
сенсора сигнализируется коротким звуковым сигналом.
При включении и выключении плиты следует
придерживаться принципа прикосновения лишь одного
сенсора! В случае,когда одно-временно - прикоснемся
нескольких (исключая сенсор (+) и (-) для сдвоенной
конфорки - смотри п.12) - плита сработает неправильным
образом.
ВНИМАНИЕ: В пространстве срабатывания сенсоров
запрещается помещать какие либо предметы, т.к.
плитой будет сигнализироваться дефектная работа.
Стеклянную поверхность предела управления
следует содержать исключительно чистой!!!

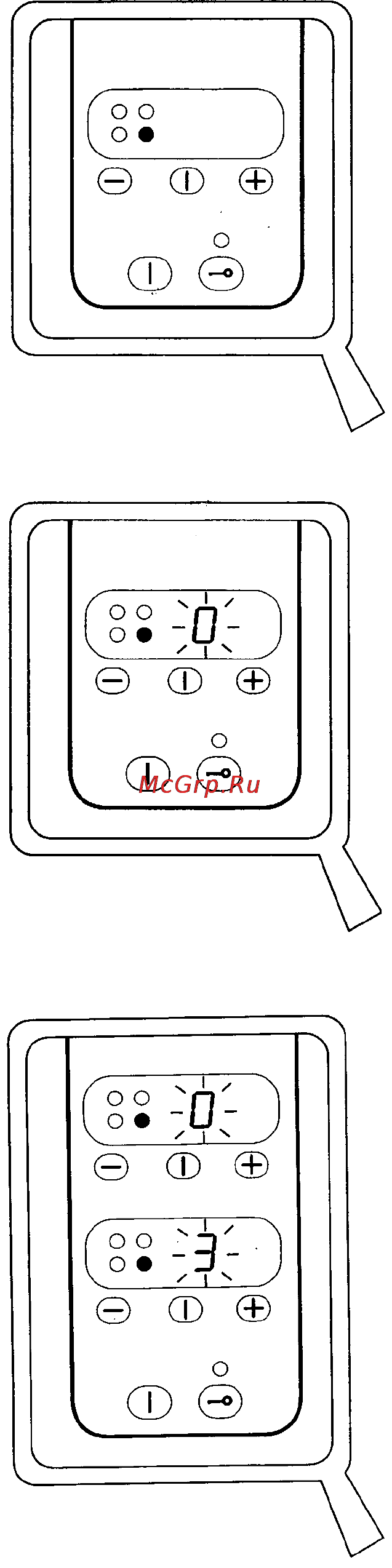

5. ВКЛЮЧЕНИЕ КУХОННOЙ ПЛИТЫ
При выключенной плите конфорки „не работают” а дисплей
не горит. Прикосновением к главному выключателю вклю-
чаем кухонную плиту, причем, на 10-ти-секундный
промежуток времени, на всех указателях дисплея,
появляется цифра „0”; теперь, посредством сенсора (+)
либо (–) можем отрегулировать требуемую степень силы
нагрева избранной конфорки. Если в течение 10 секунд с
момента появления на дисплее цифры „0” потребитель не
включит конфорку - кухонная плитa выключится автома-
тически!
6. ВКЛЮЧЕНИЕ КОНФОРКИ
В случае, если кухонная плита включена (работает хотя
бы одна конфорка), можно включить очередную конфорку
посредством соответственного сенсора (I). На дисплее
появиться на 10-тисекундный промежуток времени цифра
„0”; теперь, посредством сенсоров (+) либо (–), можно
отрегулировать требуемую степень силы наг-рева.
