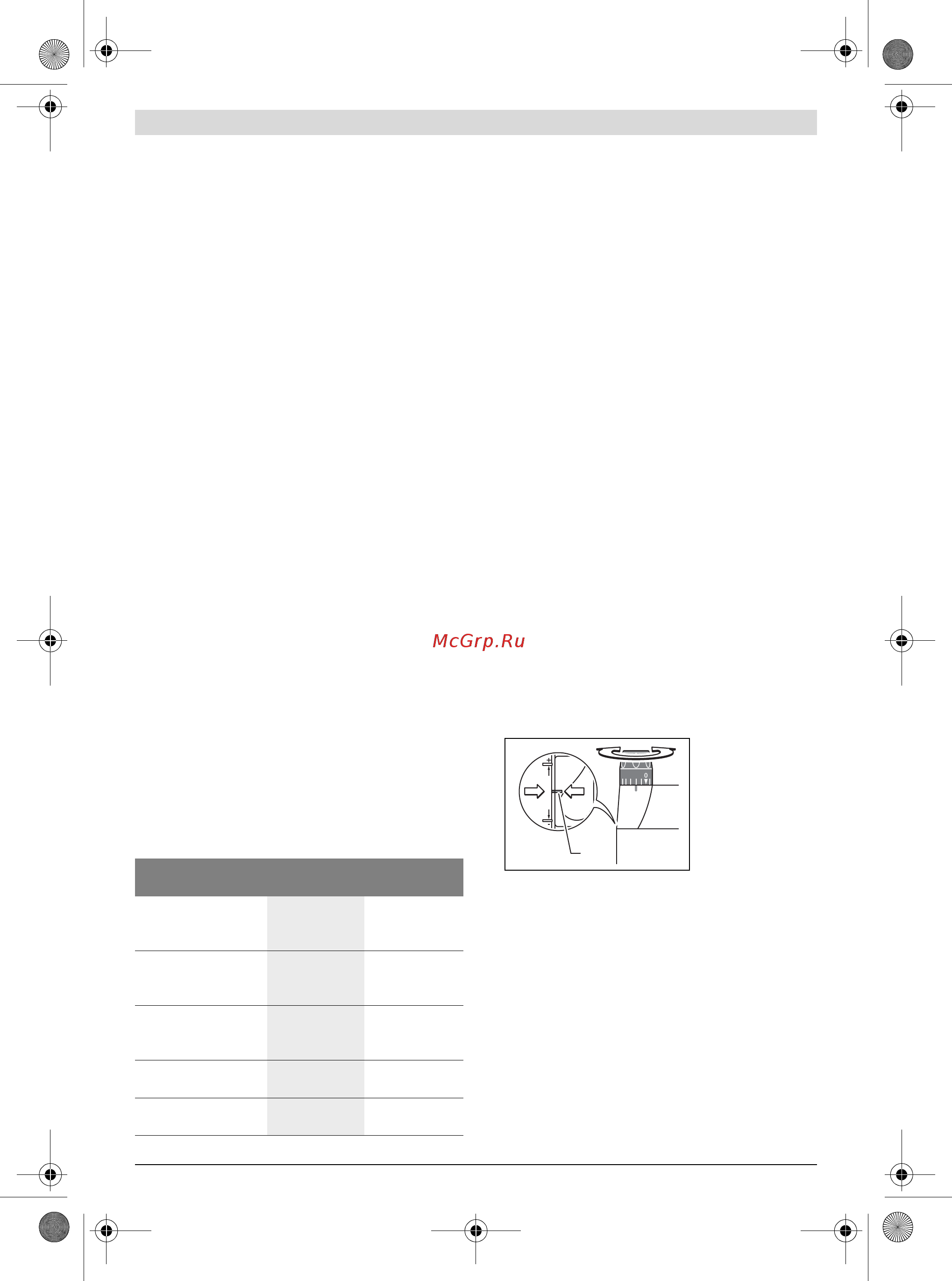

Polski | 11
Bosch Power Tools 1 609 92A 0SH | (16.7.14)
Podłączenie odsysania pyłów
Nasunąć wąż odkurzacza (Ø 35 mm) 27 (wyposażenie dodat-
kowe) na uprzednio zamontowany adapter do odsysania py-
łów. Połączyć wąż 27 z odkurzaczem (wyposażenie dodatko-
we).
Elektronarzędzie możne być zasilane bezpośrednio poprzez
gniazdo wtykowe uniwersalnego odkurzacza firmy Bosch ze
zdalnym włączaniem. Odkurzacz uruchamiany jest wówczas
automatycznie w momencie załączenia zasilania w elektrona-
rzędziu.
Odkurzacz musi być dostosowany do rodzaju obrabianego
materiału.
Do odsysania szczególnie niebezpiecznych dla zdrowia pyłów
rakotwórczych należy używać odkurzacza specjalnego.
Montaż osłony przeciwwiórowej (zob. rys. C)
Osłonę przeciwwiórową 5 wstawić od przodu do prowadnicy
aż do zaskoczenia w zapadce. Aby zdemontować osłonę prze-
ciwwiórową, należy uchwycić jej boki i zsunąć ją, pociągając
do przodu.
Praca
Uruchamianie
Należy zwrócić uwagę na napięcie sieci! Napięcie źród-
ła prądu musi zgadzać się z danymi na tabliczce znamio-
nowej elektronarzędzia. Elektronarzędzia przeznaczo-
ne do pracy pod napięciem 230 V można przyłączać
również do sieci 220 V.
Wstępny wybór prędkości obrotowej
Przy pomocy pokrętła regulatora można dokonać regulacji
prędkości 23 obrotowej (także w czasie biegu).
1 – 2 niska prędkość obrotowa
3 –4 średnia prędkość obrotowa
5–6 wysoka prędkość obrotowa
Wartości podane w tabeli są wartościami orientacyjnymi. Op-
tymalna prędkość obrotowa uzależniona jest od rodzaju ma-
teriału i od warunków pracy; określić ją można jedynie drogą
prób.
Włączanie/wyłączanie
Przed uruchomieniem/wyłączeniem urządzenia należy nasta-
wić głębokość frezowania, zgodnie z rozdziałem „Ustawianie
głębokości frezowania“.
Aby włączyć elektronarzędzie należy najpierw zwolnić bloka-
dę 1, a następnie wcisnąć włącznik/wyłącznik 22 i przytrzy-
mać go w tej pozycji.
POF 1400 ACE: Lampa oświetla zakres pracy frezarki.
Aby wyłączyć elektronarzędzie, należy zwolnić włącznik/wy-
łącznik 22.
POF 1400 ACE: Lampa gaśnie powoli.
Wskazówka: Ze względów bezpieczeństwa włącznik/wyłącz-
nik 22 nie może zostać zablokowany do pracy ciągłej. Przez
cały czas obróbki musi być wciśnięty przez obsługującego.
Aby zaoszczędzić energię elektryczną, elektronarzędzie nale-
ży włączać tylko wówczas, gdy jest ono używane.
System „Constant Electronic“ (POF 1400 ACE)
System Constant Electronic utrzymuje stałą prędkość frezo-
wania niezależnie od obciążenia i gwarantuje utrzymującą się
na tym samym poziomie wydajność roboczą.
Ustawianie głębokości frezowania (zob. rys. D)
Ustawianie głębokości frezowania dozwolone jest tyl-
ko przy wyłączonym elektronarzędziu.
Aby zgrubnie ustawić głębokość frezowania należy postępo-
wać w następujący sposób:
– Elektronarzędzie z zamocowanym frezem postawić na ob-
rabianym przedmiocie.
– POF 1400 ACE: Ustawić pokrętło 18 na środek skali. W
tym celu należy przekręcić pokrętło 18 na taką pozycję, by
wskaźniki 19 były ustawione tak, jak zostało to ukazane na
rysunku. Następnie należy ustawić podziałkę 17 na pozy-
cję „0“.
– Zderzak schodkowy 9 ustawić w najniższym położeniu;
zderzak musi zaskoczyć w wyczuwalny sposób.
– POF 1200 AE: Wkręcić lub wykręcić do połowy śruby re-
gulacyjne zderzaka schodkowego 24.
– Poluzować śrubę motylkową na zderzaku głębokości 11 na
tyle, aby zderzak 13 można było swobodnie przemiesz-
czać.
– Przekręcić dźwignię ustalania głębokości frezowania 16 w
kierunku i opuścić frezarkę górnowrzecionową powoli
na dół, aż frez 21 dotknie powierzchni przedmiotu obra-
bianego. Puścić dźwignię ustalania głębokości frezowania
16, aby zablokować głębokość zanurzenia w tej pozycji.
Przekręcić ewentualnie dźwignię ustalania głębokości fre-
zowania 16 w kierunku , aby zagwarantować jej pewne
zablokowanie.
Materiał Średnica freza
(mm)
Pozycja gałki 23
Twarde drewno (buk)
4–10
12 – 20
22 – 40
5–6
3–4
1–2
Miękkie drewno (sos-
na)
4–10
12 – 20
22 – 40
5–6
3–6
1–3
Płyta wiórowa
4–10
12 – 20
22 – 40
3–6
2–4
1–3
Tworzywo sztuczne
4–15
16 – 40
2–3
1–2
Aluminium
4–15
16 – 40
1–2
1
19
