AVR PRO LCD

Руководство по

эксплуатации

* Задние панели моделей AVR PRO LCD 5000/8000/12500 аналогичны модели AVR PRO LCD 10000.

Модель AVR PRO LCD 5000 без встроенного вентилятора.

4. ОПИСАНИЕ

a Цифровой индикатор: по умолчанию отображается

уровень выходного напряжения;

«H» – отображается при отключении из-за повышенного

напряжения;

«L» – отображается при отключении из-за пониженного

напряжения;

«С» – отображается при срабатывании защиты от перегрева;

Во время паузы в окошке индикатора отображается об-

ратный отсчет времени до включения стабилизатора

b Индикатор нормальной работы сети

c Индикатор «Пауза»

d Индикатор повышенного/пониженного напряжения

e Кнопка выбора отображения на индикаторе входного

(Input) или выходного (Output) напряжения

f Кнопка выбора задержки (6 или 180 сек) включения

g Выключатель стабилизатора

h Отверстия для настенного крепления

i Клеммная коробка

j Вентилятор

k Клеммная колодка

l Схема подключения

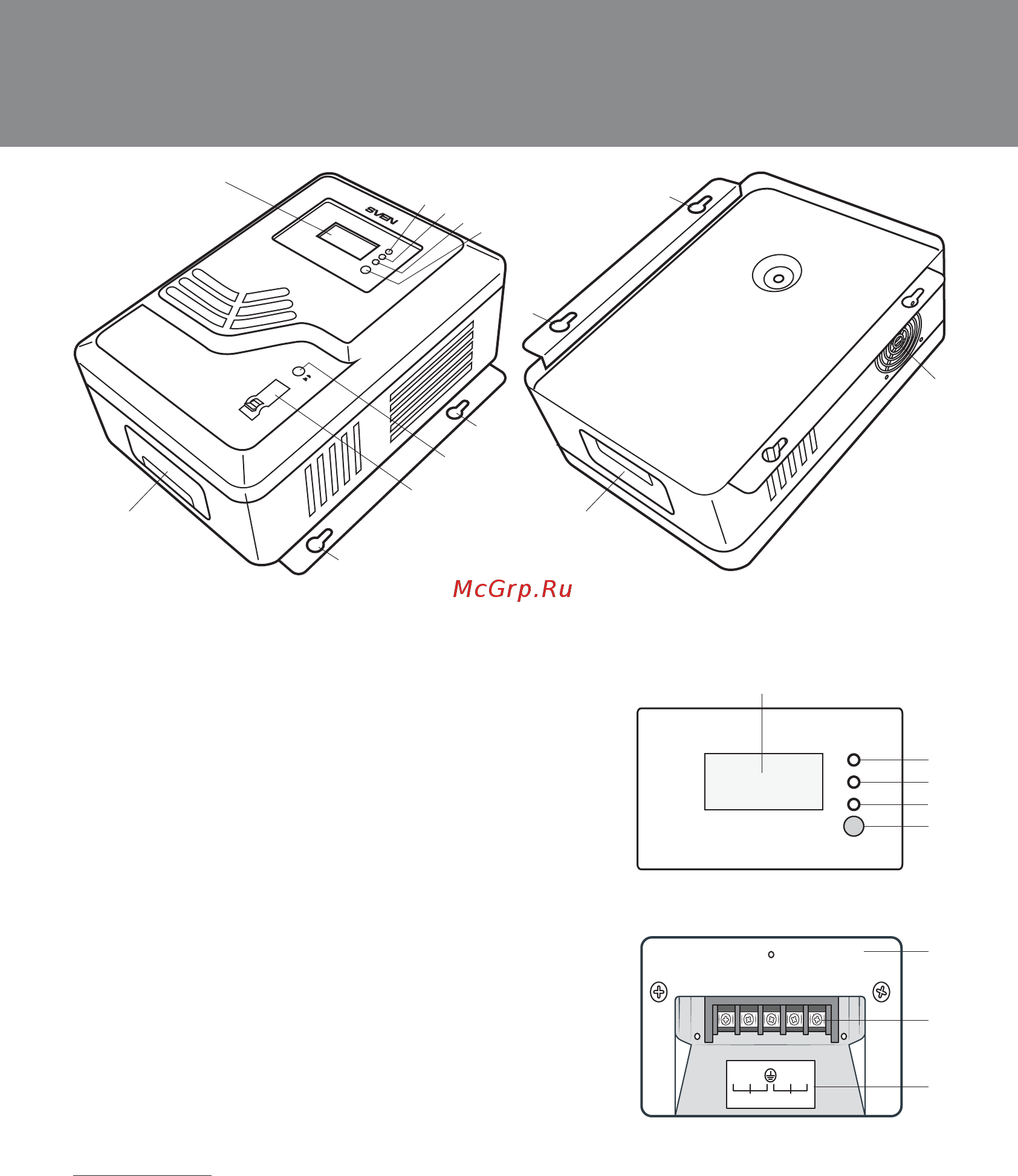

Рис. 3. Панель управления

Высокое/Низкое

Пауза

Сеть

I/O

Вход Выход

LLNN

Рис. 4. Клеммная коробка

Рис. 1. Лицевая панель

Рис. 2. Задняя и боковая стенки

AVR PRO LCD 10000*

Вкл.

Пауза

AVR PRO LCD 8000

Выкл.

U вход/U выход
