Įrankiui su mini obliaus ašmenimis
Pav.7
1. Jeigu įrankis buvo naudotas, ištraukite jame
esančius ašmenis, atsargiai nuvalykite būgno
paviršių ir jo gaubtą. Norėdami nuimti ašmenis
nuo būgno, galiniu raktu atsukite tris montavimo
varžtus. Būgno dangtis nusiima kartu su
ašmenimis.
Pav.8
2.
Norėdami sumontuoti ašmenis, atlaisvinkite prie
fiksuojamosios plokštės varžtais su praplatintomis
galvutėmis pritvirtintą reguliavimo plokštę ir
nustatykite ant matuoklio pagrindo esančio mini
obliaus ašmenis taip, kad ašmenų pjovimo kraštas
būtų lygiai sulig matuoklio plokštės vidiniu šonu.
3. Nustatykite reguliavimo plokštę/fikuojamąją
plokštę, esančią ant matuoklio pagrindo, taip, kad
obliaus ašmenų fiksavimo kumšteliai, esantys ant
nustatymo plokštelės atramos, įsitaisytų mini
obliaus ašmenų griovelyje; tada prispauskite
reguliavimo plokštelės kapliuką prie matuoklio
pagrindo galinio šono ir užveržkite varžtus su
praplatintomis galvutėmis.
4. Labai svarbu, kad ašmenys įsitaisytų lygiai sulig
matuoklio plokštelės vidiniu šonu, obliaus
fiksavimo kumšteliai būtų ašmenų griovelyje, o
reguliavimo plokštelės kapliukas būtų lygiai sulig
matuoklio pagrindo galiniu šonu. Norėdami
užtikrinti vienodą obliavimą, kruopščiai patikrinkite
šį sureguliavimą.
5. Reguliavimo plokštės kapliuką įstumkite į griovelį
būgne.
Pav.9
6. Uždėkite būgno gaubtą virš reguliavimo
plokštės/fiksuojamosios plokštės ir užveržkite tris
šešiakampė
s tarpinės galvutės varžtus taip, kad
tarp būgno ir fiksuojamosios plokštės liktų tarpas
ir mini obliaus ašmenys galėtų tinkamai įsitaisyti.
Obliaus ašmenis fiksuojantys kumšteliai, esantys
ant fiksuojamosios plokštės, nustatys ašmenų
padėtį.
7. Išilginį ašmenų reguliavimą teks atlikti rankiniu
būdu taip, kad ašmenų galai būtų aiškiai matomi ir
vienodai nutolę nuo korpuso iš vienos pusės, ir
nuo metalinio rėmo iš kitos pusės.
8. Užveržkite tris šešiakampės tarpinės galvutės
varžtus (naudodami numatytą galinį raktą) ir
sukite būgną, kad patikrintumėte tarpus tarp
ašmenų galų ir įrankio korpuso.
9. Dar kartą patikrinkite, ar tvirtai priveržti trys
šešiakampės tarpinės galvutės varžtai.
10. Pakartokite 1 - 9 veiksmus kitam peiliui įdėti.

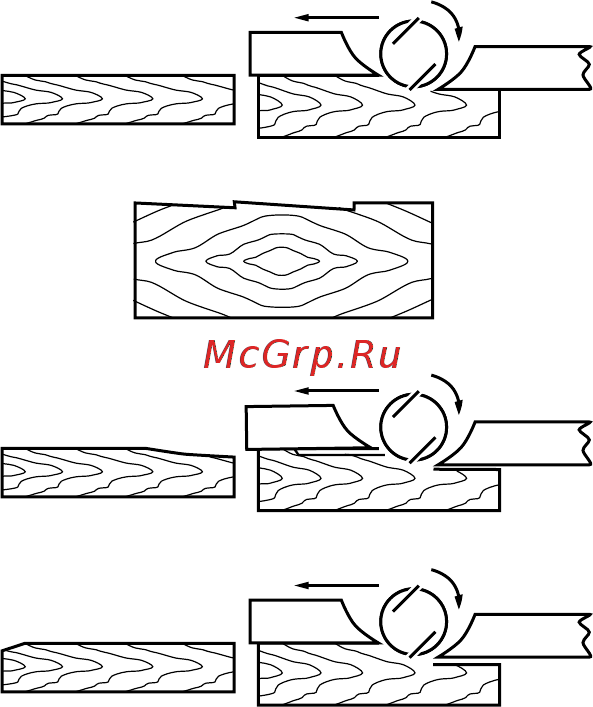

Tinkamas obliaus ašmenų nustatymas
Obliuojamas paviršius bus šiurkštus ir nelygus, jeigu
tinkamai ie saugiai nenustatysite ašmenų. Ašmenys turi
būti sumontuoti taip, kad pjovimo kraštas būtų visiškai
lygus, t.y., lygiagretus galinio pagrindo paviršiui.
Žr. toliau pateiktus tinkamo ir netinkamo nustatymo
pavyzdžius.
(A)
(B)
(B)
(A)
(B)
(A)
(A) Priekinis pagrindas (slanki trinkelė)
(B) Galinis pagrindas (Nejudama trinkelė)
Teisingas nustatymas
Įpjovos paviršiuje
Pradinis išpjovimas
Galinis išpjovimas
Nors šiame paveikslėlyje iš
šono nesimato, ašmenų kraštai
yra visiškai lygiagretūs galinio
pagrindo paviršiui.
Priežastis:
Vienas arba abu ašmenys
nėra lygiagretūs galinio
pagrindo linijai.
Priežastis:
Vienas arba abu ašmenys
nepakankamai išsikiša
galinio pagrindo linijos
atžvilgiu.
Priežastis:
Vienas arba abu ašmenys
per daug išsikiša galinio
pagrindo linijos atžvilgiu.
EN0004-1
