FEEDBACK DESTROYER PRO FBQ2496
8. МОНТАЖ
8.1 Установка в рэк
Для установки FBQ2496 в 19-дюймовый рэк требуется одна
вертикальная стойка (1 HE). Учтите, что при установке следует
оставить сзади примерно 10 см свободного места для
подключений на задней панели.
При монтаже прибора в рэк применяйте винты и гайки М6.
Для предотвращения перегрева прибора обеспечьте
достаточную вентиляцию и не ставьте FEEDBACK DESTROYER
PRO на усилитель.
8.2 Аудиоподключения
Аудиовходы и выходы BEHRINGER FEEDBACK DESTROYER
PRO полностью симметричные. Если имеется возможность
создать симметричную подачу сигнала с другими приборами,
то нужно обеспечить максимальную компенсацию сигналов
помех.
Подключения MIDI (IN/OUT/THRU) осуществляются через
стандартные штекерные соединения DIN. Передача данных
осуществляется беспотенциально через оптопару.

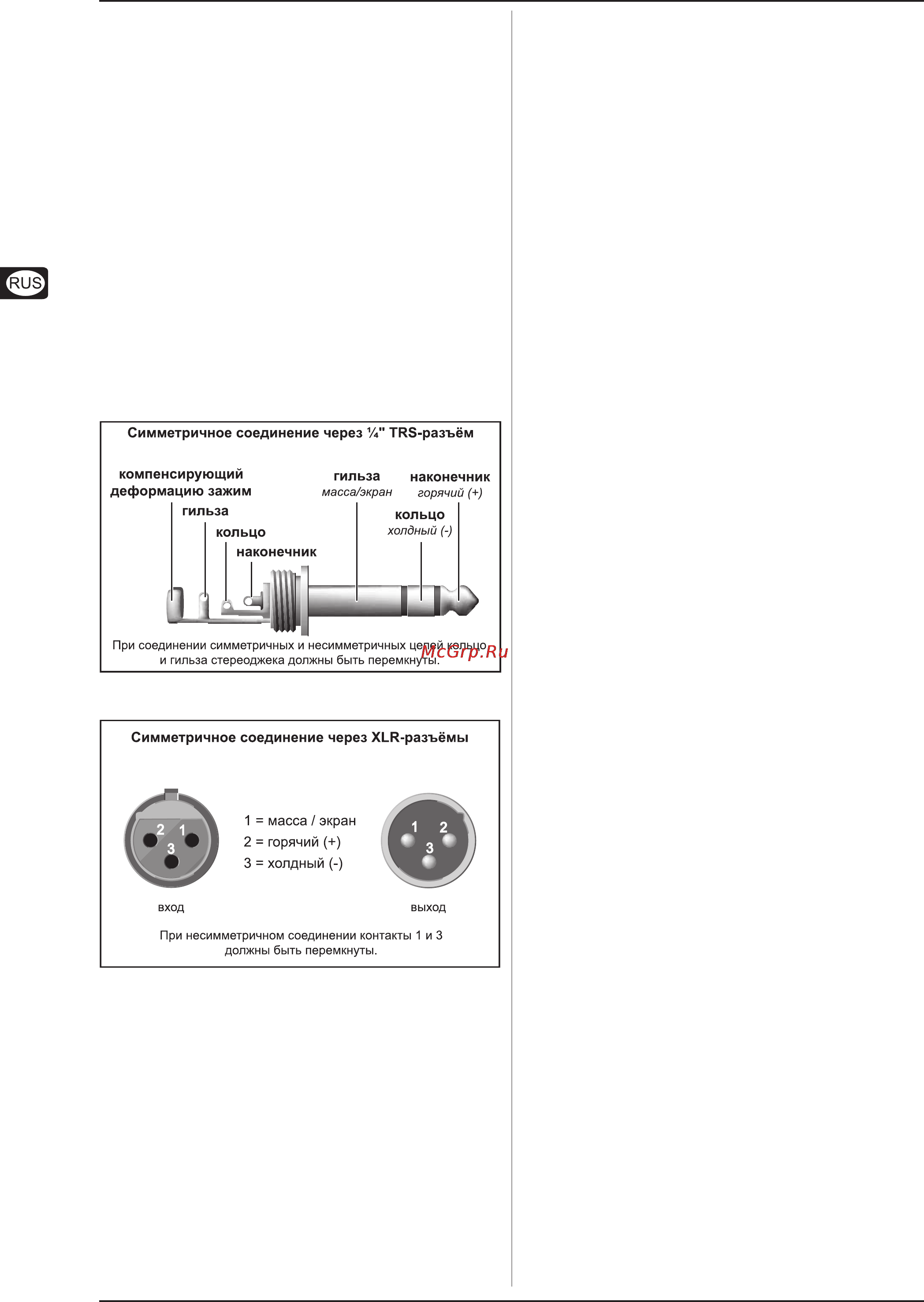

Рис. 8.1: 6,3-миллиметровый стереоштекер
Рис. 8.2: Штекер XLR
+ Обязательно следите за тем, чтобы установка и работа
с прибором проводились только компетентными
лицами. Во время и после монтажа следует обеспечить
достаточное заземление работающего лица (лиц),
иначе электростатические разряды могут оказать
отрицательное воздействие на работу прибора.
9. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Входы аудио
Подключения стереоштекерный разъем XLR и 6,3 мм
Тип электронно симметричный вход
Полное входное
сопротивление около 20 кΩ, симметричное
Номинальный
входной уровень -10 дБв / +4 дБ (регулируемый)
Макс. входной уровень +20 дБ при +4 дБ номинального уровня,
+6 дБв при -10 дБв номинального уровня
CMRR типично -40 дБ
Выходы аудио
Подключения стереоштекерный разъем XLR и 6,3 мм
Тип симметричный
Полное выходное
сопротивление около 200 кΩ, симметричное
Макс. выходной
уровень +20 дБ при +4 дБ номинального уровня,
+6 дБв при -10 дБв номинального уровня
Байпас
Тип реле, Hard Bypass при отключении
электропитания
Характеристики системы
Частотная
характеристика <10 Гц ... 44 кГц
Динамический диапазон 107 дБ
THD 0,007 % тип. @ +4 дБ, 1 кГц, усиление 1
Перекрестные помехи < -100 дБ @ 1 кГц
Интерфейс MIDI
Тип 5-пол. DIN-гнезда IN / OUT / THRU
Цифровая обработка
Преобразователь 24 бит / 96 кГц
Частота дискретизации 96 кГц
Параметрический эквалайзер (PEQ)
Тип макс. 20 независимых, полнопара-
метрических фильтров на канал
Диапазон частот 20 Гц ... 20 кГц
Ширина полосы 1/60 ... 10 октав
Диапазон регулирования +15 ... -36 дБ
Feedback Destroyer (FBQ)
Тип цифровой анализ сигналов для
распознавания обратных связей
Фильтры макс. 20 цифровых режекторных
фильтров на канал
Диапазон частот 20 Гц ... 20 кГц
Ширина полосы 1/60 октавы
Диапазон регулирования 0 ... -36 дБ
Дисплей
Тип 3-значная, цифровая светодиодная
индикация
ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПИТАНИЯ
Напряжение в сети 100 - 240 В~, 50 - 60 Гц
Потребляемая мощность ок. 10 Вт
Предохранитель T 1 A H 250 В
Подключение к сети стандартное подключение
Размеры/вес
Размеры (В x Ш x Г) около 44,5 мм x 482,6 мм x 190,5 мм
Вес около 1,9 кг
Фирма BEHRINGER всегда старается обеспечить максимальный стандарт качества.
Необходимые изменения вносятся без предварительного уведомления. Поэтому
технические данные и внешний вид прибора могут отличаться от содержащихся в
документе технических данных или изображений.
