FEEDBACK DESTROYER PRO FBQ2496
Для точной обработки нужной полосы частот можно настроить
ширину полосы фильтра.
4. Коротко нажмите кнопку BANDWIDTH.
5. Вращая ручку управления, можно изменить ширину полосы
фильтра. Горит светодиод 1/60-LED, если величина задана
меньше, чем 0,1 (1 x 1/60, 2 x 1/60 ... 5 x 1/60). При большей
ширине полосы значения будут показаны непосредственно
на дисплее (0.1, 0.2 ... 1.0, 1.1 ... 10.0).
Параметрический фильтр будет активирован, только если
заданы усиление или понижение регулируемой частоты:
6. Коротко нажать кнопку GAIN, загорается светодиод на
кнопке. Также горит светодиод dB под 3-х значным
дисплеем.
7. Усиление/понижение можно задать ручкой управления
в диапазоне от 15 до - 36 дБ (от +15 до -15 дБ с шагом
0,5 дБ, от -16 до -36 дБ с шагом в 1 дБ). Значение будет
показано на дисплее.
+ Дисплей FBQ2496 имеет три знака. Положительные
значения отображаются без проблем (14, 14.5, 15). Для
полного отображения отрицательного значения нужны
4 знака. Так как на дисплее имеются только 3 позиции,
то знак после запятой удаляется и обозначается точкой
после первых двух цифр (-15, -14.(5), -14, -13.(5)).
8. При повторном коротком нажатии на кнопку PEQ
происходит выход из этого режима.
+ На индикации состояния будут показаны фильтры, у
которых повышение/понижение отлично от нуля.
4.3 Настройка автоматических фильтров
Количество автоматических фильтров не может быть задано
отдельно. Оно получается из количества жестких и
параметрических фильтров (рис. 4.2).
+ Для снижения количества автоматических фильтров
нужно повысить число параметрических фильтров или
фильтров Single Shot.
Автоматические фильтры настраиваются по необходимости
сами во время записи или концертного представления. При
этом, конечно, желательно, чтобы FBQ2496 всегда мог по-
новому реагировать на изменившуюся ситуацию. Для
достижения этого нужно, чтобы автоматические фильтры были
активны только определенное время и затем сбрасывались
на ноль для дальнейшей настройки на новую частоту.
Так называемое “Filter Lifting Time” дает сведения о том, как
долго настроенный автоматический фильтр должен быть
неактивным, прежде чем его параметры будут сброшены. Это
значение Filter Lifting Time может быть задано в FBQ2496.
1. Нажмите кнопку FILTER LIFT. Светодиод на кнопке
мигает.
2. Filter Lifting Time может быть выключен (off) или ручкой
управления ему могут быть присвоены значения 1 мин.,
5 мин., 10 мин., 30 мин. или 60 мин.
3. При повторном нажатии на кнопку FILTER LIFT происходит
выход из меню, и светодиод прекращает мигать.
4. Если Filter Lifting Time задан (не установлено off!), то
горит светодиод на кнопке.
+ Достигнутые удовлетворительные результаты
настройки автоматических фильтров и фильтров Single
Shot можно сохранить, нажав на кнопку FREEZE. На
дисплее будет показано: -.
5. ВАРИАНТЫ ПОДКЛЮЧЕНИЙ
+ FBQ2496 не предназначен для прямого подключения
микрофона! Для этой цели мы рекомендуем наш
испытанный BEHRINGER SHARK DSP110, так как этот при-
бор имеет собственный микрофонный предусилитель.
+ Ни один прибор не в состоянии исправить неправильное
расположение микрофона! Поэтому при размещении
микрофона учтите его характеристики направленности
и склонность к обратной связи.
5.1 FBQ2496 в канале монитора
Благодаря своей 2-х канальной конструкции FBQ2496
является идеальным прибором для использования в двух
каналах мониторов. Для этого соедините, как показано на
рисунке 5.1, выходы Pre-Fader Aux Send микшерного пульта
со входами FBQ2496. Входы конечных ступеней мониторов
подключаются к выходам FBQ2496.
Применение FBQ2496 в канале монитора позволяет
значительно повысить громкость.

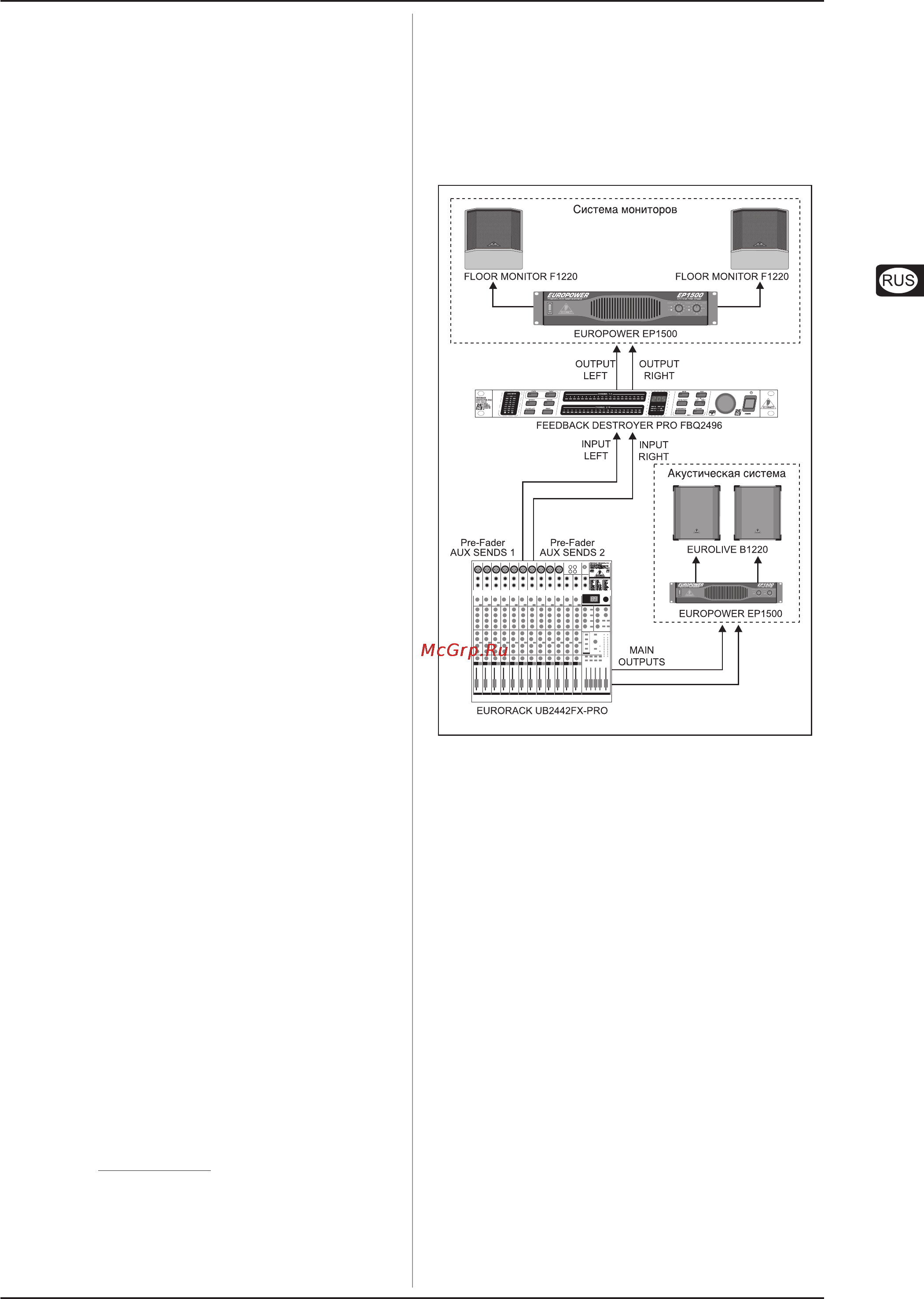

Рис. 5.1: Применение FBQ2496 в канале монитора
5.2 FBQ2496 в канале Insert
Ввиду того, что желательно исключать только мешающие, а
не сознательно созданные обратные связи (например, от
электрогитары), FBQ2496 должен постоянно контролировать
“склонные к обратной связи” отдельные каналы. Таким
образом, например, подверженный обратным связям
голосовой микрофон может обрабатываться на
соответствующем Insert-канале FBQ2496.
