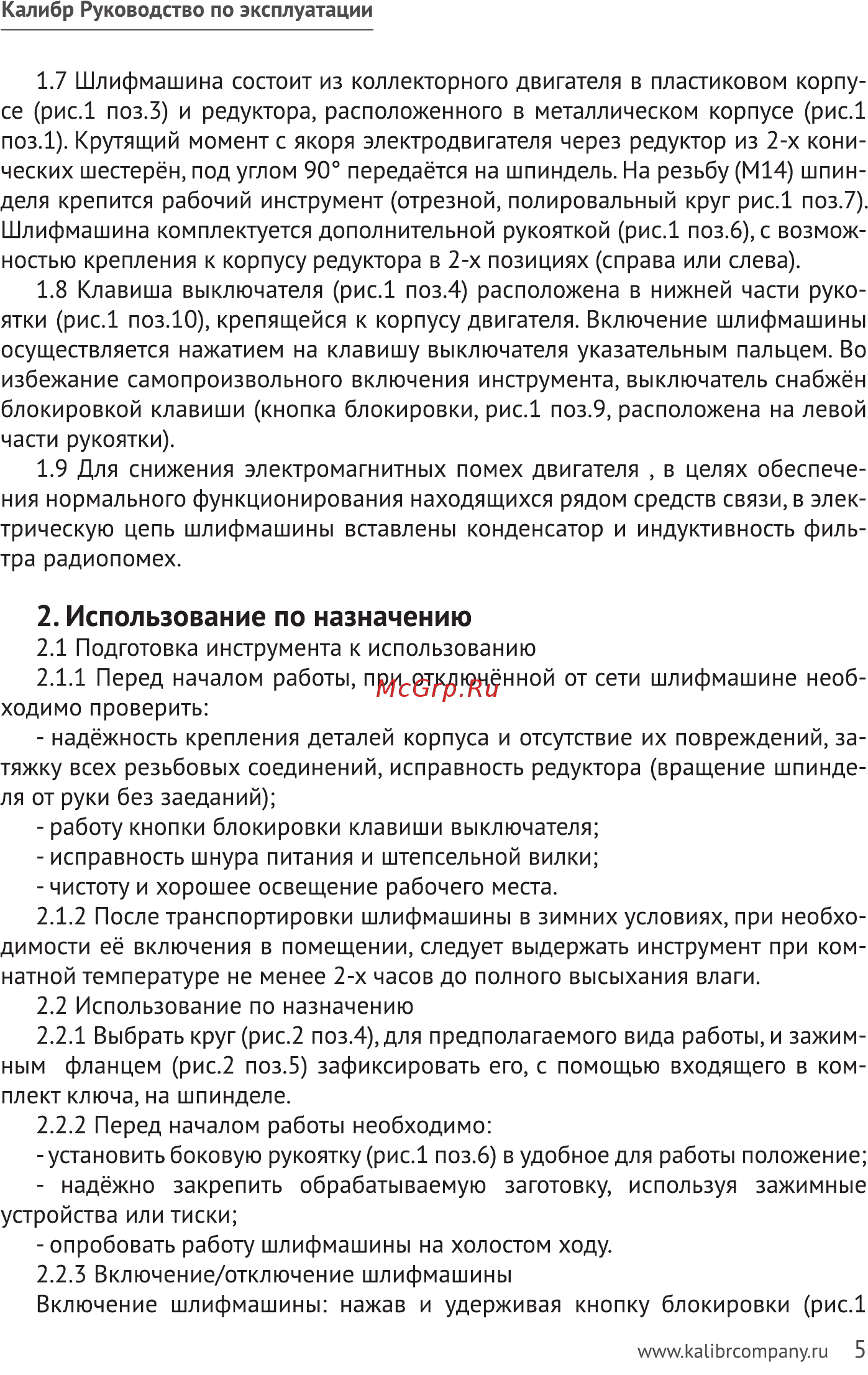

Калибр Руководство по эксплуатации 1 7 Шлифмашина состоит из коллекторного двигателя в пластиковом корпу се рис 1 поз З и редуктора расположенного в металлическом корпусе рис 1 поз 1 Крутящий момент с якоря электродвигателя через редуктор из 2 х кони ческих шестерён под углом 90 передаётся на шпиндель На резьбу М14 шпин деля крепится рабочий инструмент отрезной полировальный круг рис 1 поз 7 Шлифмашина комплектуется дополнительной рукояткой рис 1 поз 6 с возмож ностью крепления к корпусу редуктора в 2 х позициях справа или слева 1 8 Клавиша выключателя рис 1 поз 4 расположена в нижней части руко ятки рис 1 поз 10 крепящейся к корпусу двигателя Включение шлифмашины осуществляется нажатием на клавишу выключателя указательным пальцем Во избежание самопроизвольного включения инструмента выключатель снабжён блокировкой клавиши кнопка блокировки рис 1 поз 9 расположена на левой части рукоятки 1 9 Для снижения электромагнитных помех двигателя в целях обеспече ния нормального функционирования находящихся рядом средств связи в элек трическую цепь шлифмашины вставлены конденсатор и индуктивность филь тра радиопомех 2 Использование по назначению 2 1 Подготовка инструмента к использованию 2 1 1 Перед началом работы при отключённой от сети шлифмашине необ ходимо проверить надёжность крепления деталей корпуса и отсутствие их повреждений за тяжку всех резьбовых соединений исправность редуктора вращение шпинде ля от руки без заеданий работу кнопки блокировки клавиши выключателя исправность шнура питания и штепсельной вилки чистоту и хорошее освещение рабочего места 2 1 2 После транспортировки шлифмашины в зимних условиях при необхо димости её включения в помещении следует выдержать инструмент при ком натной температуре не менее 2 х часов до полного высыхания влаги 2 2 Использование по назначению 2 2 1 Выбрать круг рис 2 поз 4 для предполагаемого вида работы и зажим ным фланцем рис 2 поз 5 зафиксировать его с помощью входящего в ком плект ключа на шпинделе 2 2 2 Перед началом работы необходимо установить боковую рукоятку рис 1 поз 6 в удобное для работы положение надёжно закрепить обрабатываемую заготовку используя зажимные устройства или тиски опробовать работу шлифмашины на холостом ходу 2 2 3 Включение отключение шлифмашины Включение шлифмашины нажав и удерживая кнопку блокировки рис 1 www kalibrcompany ru 5
