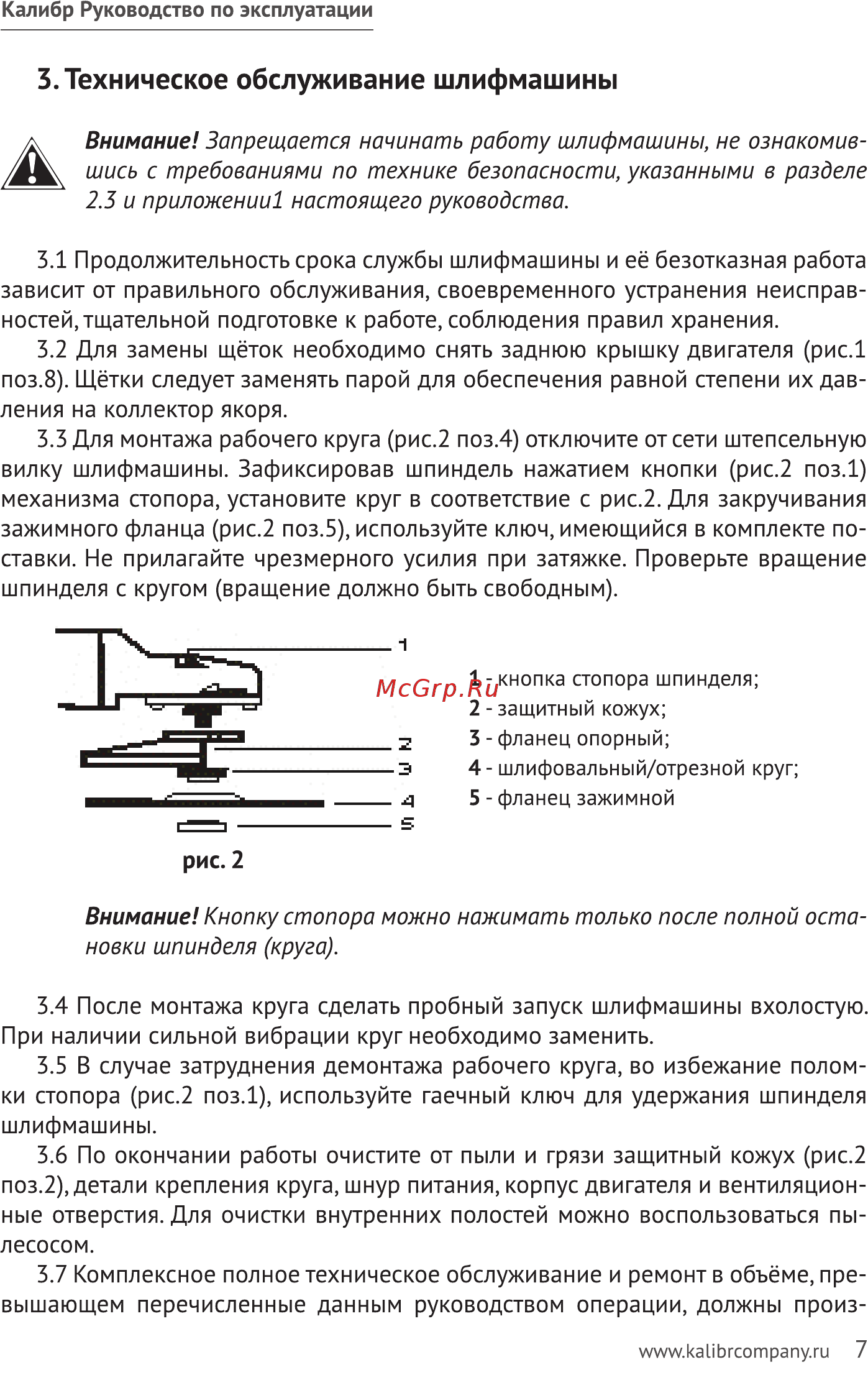

Калибр Руководство по эксплуатации 3 Техническое обслуживание шлифмашины д А Внимание Запрещается начинать работу шлифмашины не ознакомившись с требованиями по технике безопасности указанными в разделе 2 3 и приложении настоящего руководства 3 1 Продолжительность срока службы шлифмашины и её безотказная работа зависит от правильного обслуживания своевременного устранения неисправ ностей тщательной подготовке к работе соблюдения правил хранения 3 2 Для замены щёток необходимо снять заднюю крышку двигателя рис 1 поз 8 Щётки следует заменять парой для обеспечения равной степени их дав ления на коллектор якоря 3 3 Для монтажа рабочего круга рис 2 поз 4 отключите от сети штепсельную вилку шлифмашины Зафиксировав шпиндель нажатием кнопки рис 2 поз 1 механизма стопора установите круг в соответствие с рис 2 Для закручивания зажимного фланца рис 2 поз 5 используйте ключ имеющийся в комплекте по ставки Не прилагайте чрезмерного усилия при затяжке Проверьте вращение шпинделя с кругом вращение должно быть свободным 1 кнопка стопора шпинделя 2 защитный кожух 3 фланец опорный 4 шлифовальный отрезной круг 5 фланец зажимной рис 2 Внимание Кнопку стопора можно нажимать только после полной оста новки шпинделя круга 3 4 После монтажа круга сделать пробный запуск шлифмашины вхолостую При наличии сильной вибрации круг необходимо заменить 3 5 В случае затруднения демонтажа рабочего круга во избежание полом ки стопора рис 2 поз 1 используйте гаечный ключ для удержания шпинделя шлифмашины 3 6 По окончании работы очистите от пыли и грязи защитный кожух рис 2 поз 2 детали крепления круга шнур питания корпус двигателя и вентиляцион ные отверстия Для очистки внутренних полостей можно воспользоваться пы лесосом 3 7 Комплексное полное техническое обслуживание и ремонт в объёме пре вышающем перечисленные данным руководством операции должны произwww kalibrcompany ru 7
