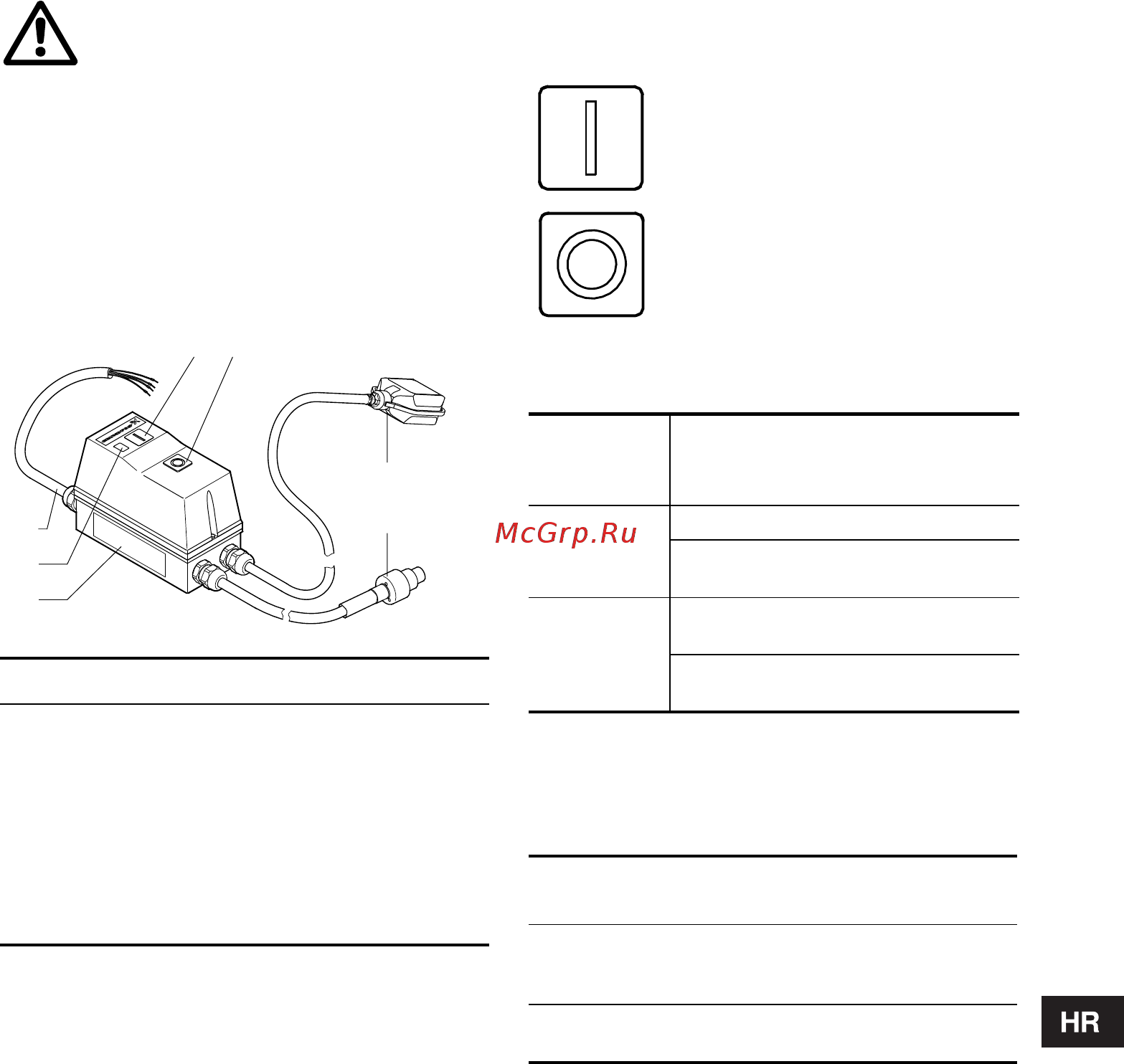

35
1. Montaža i rad
Električno spajanje, vidi odlomak 8. Dijagram
ožičenja.
Podešavanja sklopke na plovak, vidi montažne i
pogonske upute za crpku.
2. Općeniti opis
Upravljačku kutiju tvore kabeli i kutija s različitim
dijelovima za regulaciju priključene crpke.
* Postoje dvije vrste kabela: jedan za Unilift AP12,
AP35 i AP50 te drugi za Unilift AP35B i AP50B.
3. Primjena
Upravljačka kutija je konstruirana za zaštitu te
startanje/zaustavljanje trofaznih crpki tipa:
• Unilift AP12
• Unilift AP35
• Unilift AP50
• Unilift AP35B
• Unilift AP50B.
4. Funkcija
Upravljačka kutija sadrži trofazni kontaktor s
termičkim relejom. Sklopka na plovak uključuje i
isključuje kontaktor i tako zaustavlja i pokreće crpku.
Kad je kontakt u sklopki na plovak zatvoren,
kontaktor se aktivira i crpka starta. Vidi i
odlomak 7. Skica funkcioniranja.
5. Tipkala
Upravljačka kutija ima dva tipkala, jedno za startanje
crpke i jedno za zaustavljanje crpke odnosno
resetiranje termičkog releja.
Tipkala su označena:
5.1 Start/stop (startanje/zaustavljanje)
crpke
5.2 Resetiranje termičke sklopke
Ukoliko se termička sklopka isključila, može se
resetirati kratkotrajnim pritiskom na dugme "O".
Rezultat:
6. Servis
Za upravljačku kutiju ne postoje servisni dijelovi.
Prije početka montažnih radova treba
pažljivo proučiti ove montažne i
pogonske upute. Montaža i rad moraju
odgovarati lokalnim propisima i
prihvaćenim pravilima stručne izvedbe.
TM03 0284 4704
poz. opis
1 strujni kabel
2 signalna žaruljica, rad
3 tipkalo,start
4 tipkalo, stop/resetiranje
5 sklopka na plovak
6 kabel motora *
7 natpisna pločica
34
6
5
1
2
7
start
stop/resetiranje
postupak
ukoliko je
kontakt sklopke
na plovak
utisnite
tipkalo "I"
zatvoren, crpka starta.
otvoren,
crpka ostaje
zaustavljena.
načas
pritisnite
tipkalo "O"
zatvoren,
crpka se
zaustavlja.
otvoren,
crpka se
zaustavlja.
ukoliko je kontakt
sklopke na plovak
otvoren,
termički relej je uključen,
no crpka ostaje
zaustavljena.
zatvoren,
termički relej je uključen i
crpka starta.
