37
1. Instalacija i rad
Električna veza, pogledajte odeljak 8. Dijagram
ožičavanja.
Podešavanje prekidača sa plovkom, pogledajte
uputstva za instalaciju i rad pumpe.
2. Opšti opis
Kontrolna kutija sadrži kablove i ormarić sa različitim
delovima za kontrolu povezane pumpe.
* Postoje dva tipa kablova: Jedan za Unilift AP12,
AP35 i AP50 i drugi za Unilift AP35B i AP50B.
3. Primene
Kontrolna kutija je dizajnirana za zaštitu i
startovanje/zaustavljanje trofaznih pumpi, tipova:
• Unilift AP12
• Unilift AP35
• Unilift AP50
• Unilift AP35B
• Unilift AP50B.
4. Funkcija
Kontrolna kutija sadrži trofazni kontaktor sa
termalnim relejem. Kontaktor se uključuje i isključuje
pomoću prekidača na plovak i tako startuje i
zaustavlja pumpu. Kada je kontakt u prekidaču sa
plovkom zatvoren, kontaktor radi i pumpa startuje.
Pogledajte i tačku 7. Funkcionalna skica.
5. Kontrolni tasteri
Kontrolna ploča ima dva kontrolna tastera, jedan za
startovanje pumpe i drugi za zaustavljanje pumpe/
resetovanje termalnog releja.
Tasteri su obeleženi:
5.1 Startovanje/zaustavljanje pumpe
5.2 Resetovanje termalnog releja
Ako je termalni relej iskočio, on može biti resetovan
kratkim pritiskom na taster "O".
Rezultat:
6. Servis
Nema servisnih delova za kontrolnu kutiju.
Pre nego što započnete instalacione
procedure, proučite pažljivo ova
uputstva za instalaciju i rad. Instalacija i
rad treba da budu u skladu sa lokalnim
propisima i prihvaćenim pravilima
poslovnog ponašanja.

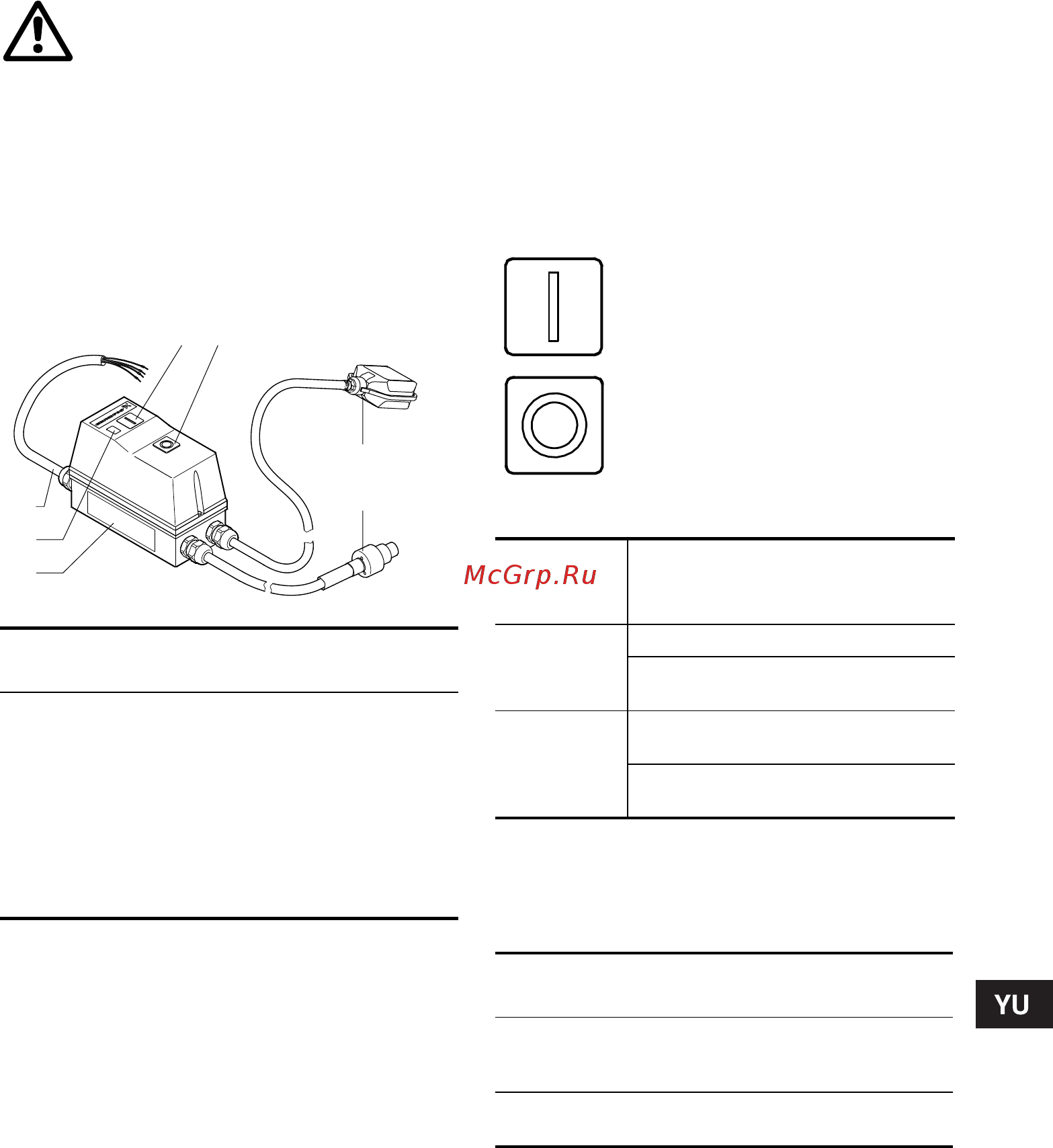

TM03 0284 4704
Pozi
cija
Opis
1 Mrežni kabl
2 Indikatorsko svetlo, rad
3 Kontrolni taster, start
4 Kontrolni taster, stop/reset
5Prekidač na plovak
6Kabl motora
7Pločica za obeležavanje
34
6
5
1
2
7
Startovanje
Zaustavljanje/resetovanje
Postupak
Ako je kontakt
prekidača za
plovak
Pritisnuti
taster "I".
zatvoren, pumpa startuje.
otvoren,
pumpa ostaje
zaustavljena.
Nakratko
pritisnite
taster "O".
zatvoren,
pumpa se
zaustavlja.
otvoren,
pumpa se
zaustavlja.
Ako je kontakt
prekidača za plovak
otvoren,
onda je termalni relej
uključen, ali pumpa ostaje
zaustavljena.
zatvoren,
termalni relej je uključen i
pumpa startuje.
