Приложения

ALPHA2, ALPHA2 L, UPS серия 100

Технические данные / диаграммы характеристик

Циркуляционные насосы для систем отоп�

ления (исполнение A – со штуцером для

воздухоотводчика)

Насосы модели А (Airlectric) – это комбинация циркуляцион�

ного насоса и воздушного сепаратора. Последний отделяет

содержащийся в воде воздух, что обеспечивает оптималь�

ные условия эксплуатации любого автоматического воздухо�

отводчика без расходов на дополнительное оборудование.

Перекачиваемая жидкость, содержащая воздух, направляет�

ся через сопло в камеру сепаратора. В сопле жидкость силь�

но закручивается и затем попадает в расширяющуюся каме�

ру, что вызывает падение давления в верхней части камеры.

Понижение давления в сочетании с низкой скоростью жид�

кости приводит к отделению воздуха. Благодаря низкой плот�

ности воздух удаляется с помощью автоматического возду�

хоотводчика.

Насосы типа А могут быть установлены только в трубопрово�

дах, в которых жидкость движется снизу вверх.

Насосы типа А имеют внутреннюю резьбу Rp 3/8" для авто�

матического воздухоотводчика.

Воздухоотводчик не входит в комплект поставки насосов.

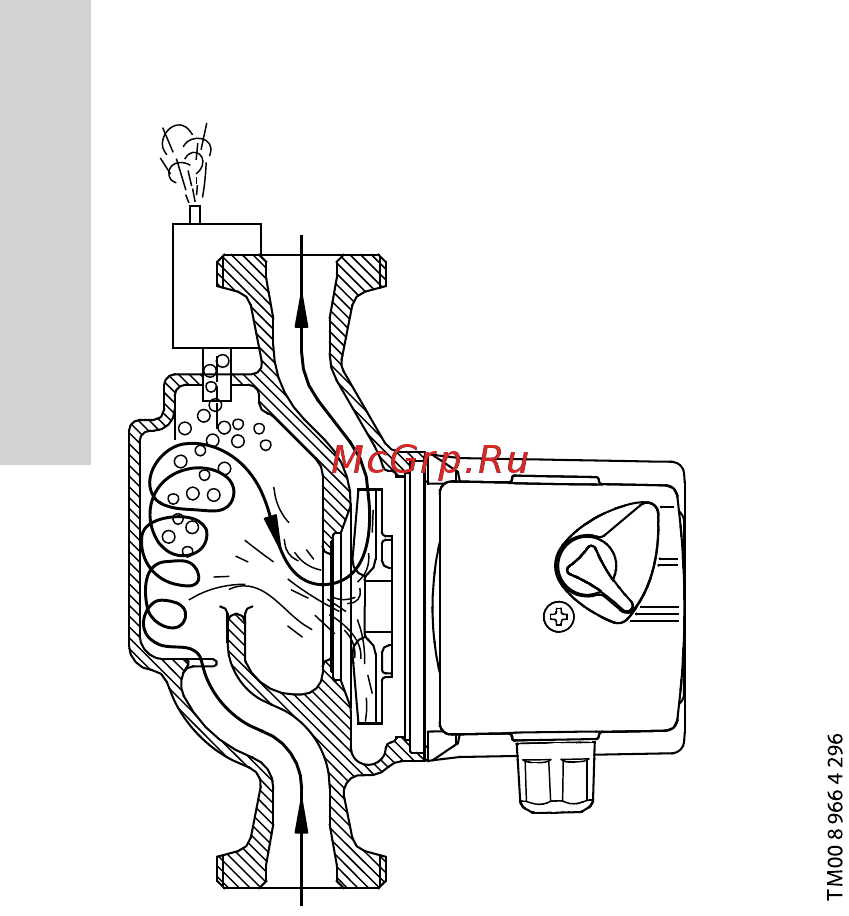

Рис. 21. Насос с воздухоотделителем

UPS_block_2012_verstka_vivod_2009.qxd 27.04.2012 11:39 Page 38

Рис. 5 Исполнение насоса UPS A с воздухоотделителем
