Slovenčina (SK)
344
6.8.2 Inštalačná hĺbka
Maximálna inštalačná hĺbka pod ukľudnenou
vodnou hladinou: 150 m, pozri obr. 11.
Minimálna inštalačná hĺbka pod zníženou vodnou
hladinou:
• Vertikálna inštalácia:
počas uvádzania do prevádzky a počas
prevádzky musí byt’ čerpadlo stále úplne
ponorené.
• Horizontálna inštalácia:
čerpadlo musí byt’ inštalované a prevádzkované
0,5 m pod zníženou vodnou hladinou.
Pokiaľ hrozí nebezpečie že čerpadlo sa zanesie
usadeninami, musí byt’ bezpodmienečne vsadené
do chráničky.
6.8.3 Spúšt’anie čerpadla
Odporúčame čerpadlo zaistit’ oceľovým lanom,
pozri obr. 11, poz. 2.
Oceľové lano povolit’ tak, aby nebolo napnuté
a pripevnit’ ho pomocou lanovej svorky na hlavu vrtu.
7. Uvedenie do prevádzky
Treba zaistit’, aby výkon čerpadla nebol väčší ako je
výdatnost’ vrtu.
Čerpadlo smie byt’ zapnuté až vtedy, keď je úplne
ponorené v čerpanom médiu.
Čerpadlo zapnút’ a vypnút’ ho až potom keď bude
čerpané médium znovu priezračne čisté. Priskoré
vypnutie zvyšuje nebezpečenstvo zablokovania
čerpadla alebo spätného ventilu.
8. Prevádzka
8.1 Minimálny prietok
K zaisteniu dostatočného chladenia motora
čerpadla, nesmie klesnút’ prietok vody pod 50 l/h.
Prietok vody môže však za určitých okolností náhle
poklesnút’. Príčinou tohto môže byt’ to, že výkon
čerpadla je väčší, ako je prítok vody do vrtu.
Čerpadlo sa musí vypnút’ a porucha sa musí
odstránit’.
8.2 Výber tlakovej membránovej nádoby,
nastavenie jej plniaceho tlaku
a tlakového spínača
Tým, že čerpadlo má v sebe zabudovaný spúšt’ač
pre mäkký štart, ktorý spôsobuje to, že nábehový
čas čerpadla trvá 2 sek, bude tlak na tlakovom
spínači a v tlakovej membránovej nádrži po zapnutí
čerpadla nižší, ako je nastavená hodnota
zapínacieho tlaku (p
zap.
) na tlakovom spínači.
Tento nižší tlak sa nazýva minimálnym tlakom
(p
min.
).
Tlak p
min.
zodpovedá požadovanému minimálnemu
tlaku v najvyššie položenom odbernom mieste +
dopravnej výške a tlakovej strate v potrubí medzi
tlakovým spínačom, alebo membránovou tlakovou
nádržou a najvyšším odberným miestom
(p
min.
= B + C), pozri obr. 12.

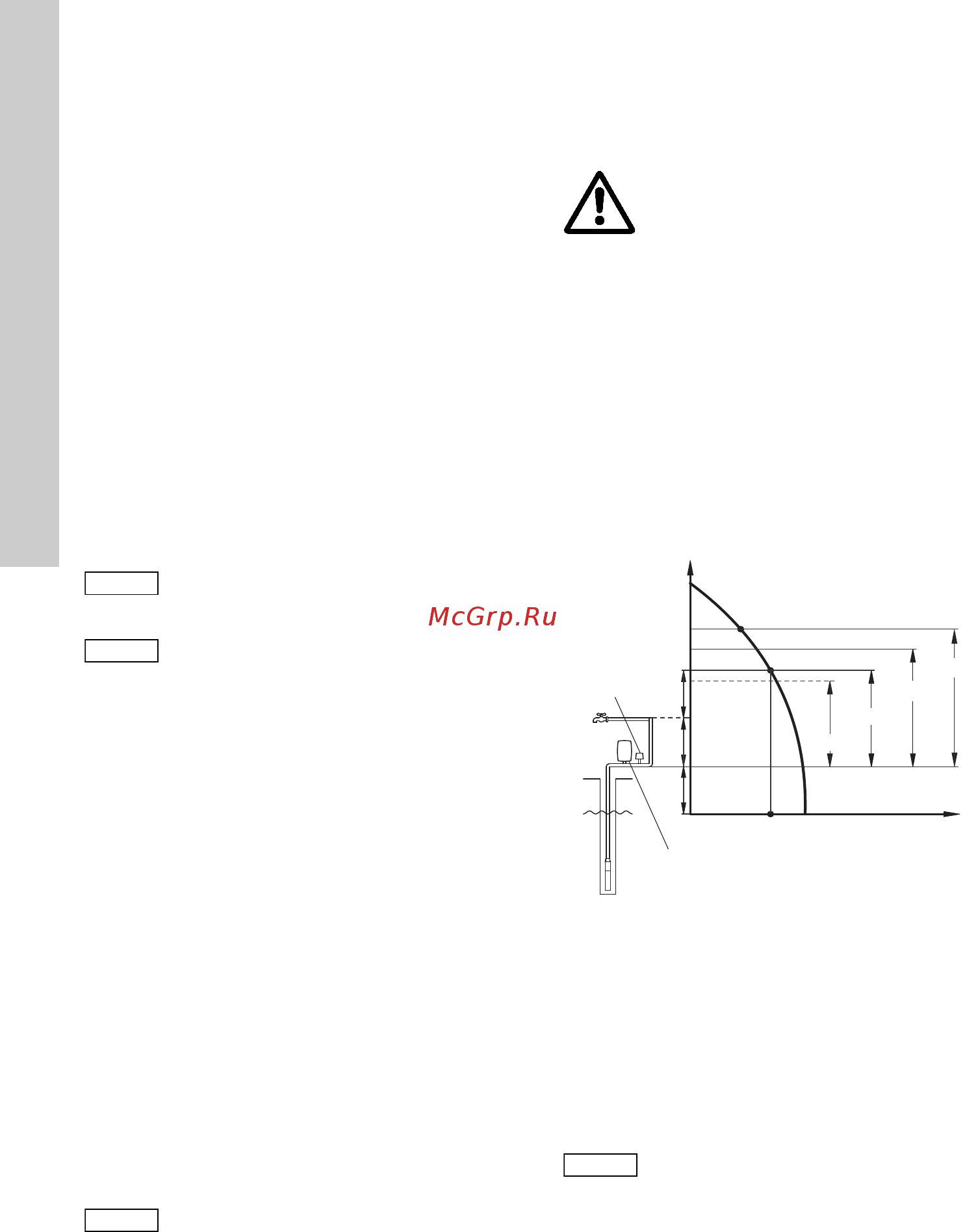

Obr. 12
A: Dopravná výška + tlaková strata v potrubí
medzi poklesnutou hladinou vody
a tlakovou membránovou nádržou.
B: Dopravná výška + tlaková strata v potrubí
medzi tlakovou membránovou nádržou
a najvyšším odberným miestom.
C: Minimálny tlak v najvyššie položenom
odbernom mieste.
p
vst.
: Plniaci tlak tlakovej membránovej nádrži.
p
min.
: Požadovaný minimálny tlak.
p
zap.
: Zapínací tlak nastavený na tlakovom
spínači.
p
vyp.
: Vypínací tlak nastavený na tlakovom
spínači.
Q
max.
: Maximálny prietok pri p
min.
.
Pri spúšt’aní do vrtu ani pri vyt’ahovaní
z vrtu nepridržiavajte čerpadlo za prívodný
kábel motora.
Čerpadlo sa nesmie zavesit’ alebo t’ahat’ za
siet’ový kábel.
V čerpadle zabudovaná ochrana proti
behu na sucho funguje len v rámci
doporučeného pracovného rozsahu
čerpadla.
Pozor
Pozor
Pozor
Upozornenie
Zariadenie musí byt’ navrhnuté na
maximálny výkonový tlak čerpadla.
TM00 6445 3795
Skontrolujte, či zvolené čerpadlo môže
vyvinút’ vyšší tlak, ako je hodnota p
vyp.
+ A.
C
B
A
Q
p
vst.
p
min.
p
zap.
p
vyp.
Q
max
Tlaková membránová nádrž
Tlakový
spínač
Pozor
