Español (ES)
99

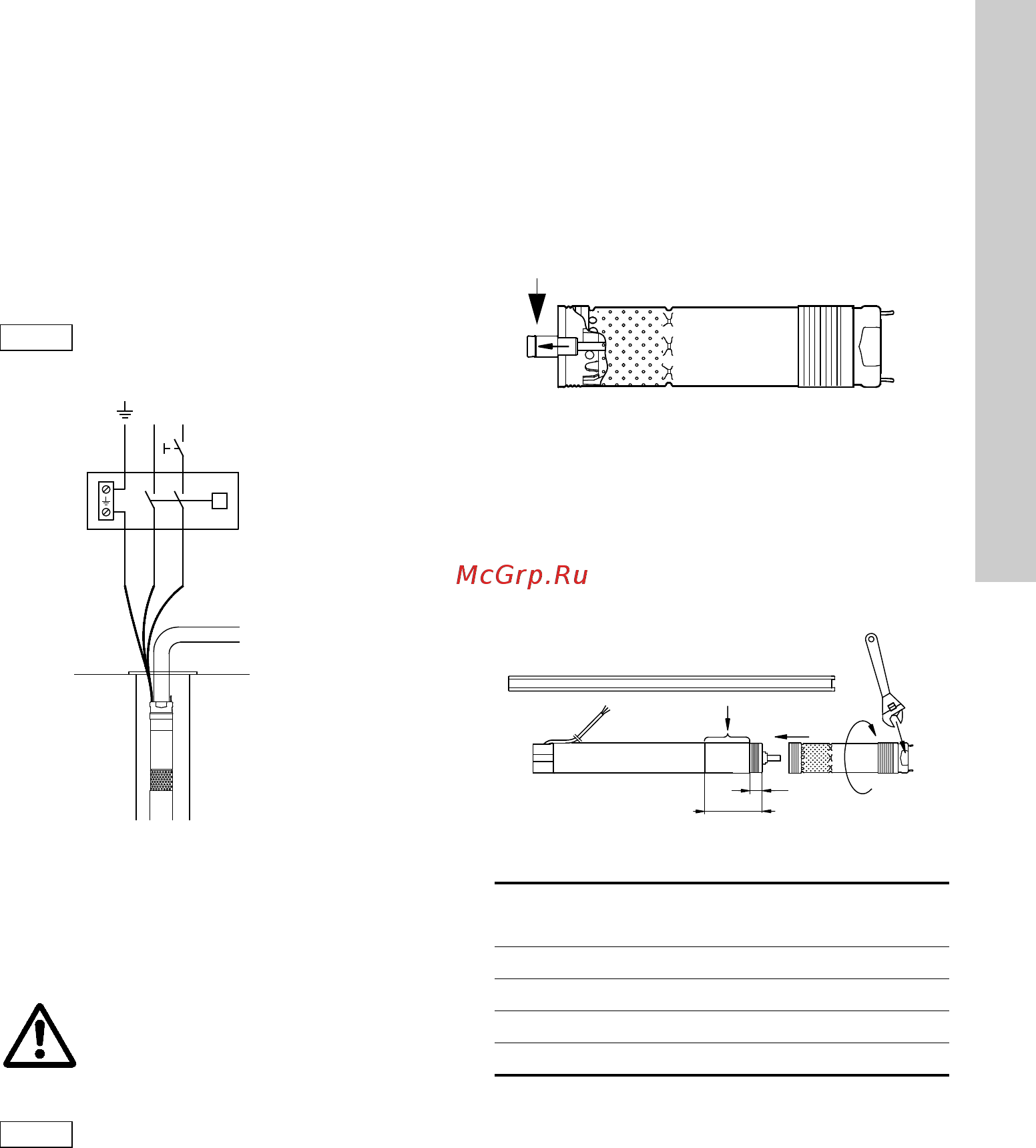

5.2 Protección del motor
El motor incorpora una protección contra sobrecarga
térmica y no necesita protección adicional.
5.3 Conexión del motor
El motor incorpora un arrancador, por lo que puede
conectarse directamente a la red.
El arranque/parada de la bomba generalmente se
realiza por medio de un presostato, ver fig. 4.
Fig. 4
6. Instalación
6.1 General
La placa de características suelta, que se suministra
con la bomba, debe colocarse cerca del lugar de ins-
talación.
6.2 Montaje de bomba y motor
Para montar la bomba y motor, proceder como
sigue:
1. Colocar el motor horizontalmente en un tornillo
de banco y sujetarlo, ver fig. 6.
2. Extraer el eje de la bomba hasta la posición
indicada en la fig. 5.
Fig. 5
3. Engrasar el extremo del eje del motor con la
grasa suministrada.
4. Atornillar la bomba al motor (55 Nm).
Precaución: El eje de la bomba debe encajar
con el eje del motor.
Se puede utilizar una llave inglesa en los puntos
de sujeción de la bomba, ver fig. 6.
Fig. 6
Cuando la bomba y motor están montados correcta-
mente, no debe haber holgura entre ellos.
Precaución
El presostato debe estar dimensionado
para el máximo amperaje de la bomba
específica.
TM01 1480 4697
Aviso
Antes de empezar cualquier trabajo en la
bomba/motor, comprobar que el suministro
eléctrico está desconectado y que no
puede conectarse accidentalmente.
Precaución
No bajar o subir la bomba utilizando el
cable del motor.
NL
P
Presostato
TM02 8425 5203TM01 2854 3804
Motor (P2)
[kW]
L
[mm]
0,70 120
1,15 102
1,68 66
1,85 66
L
156 mm
