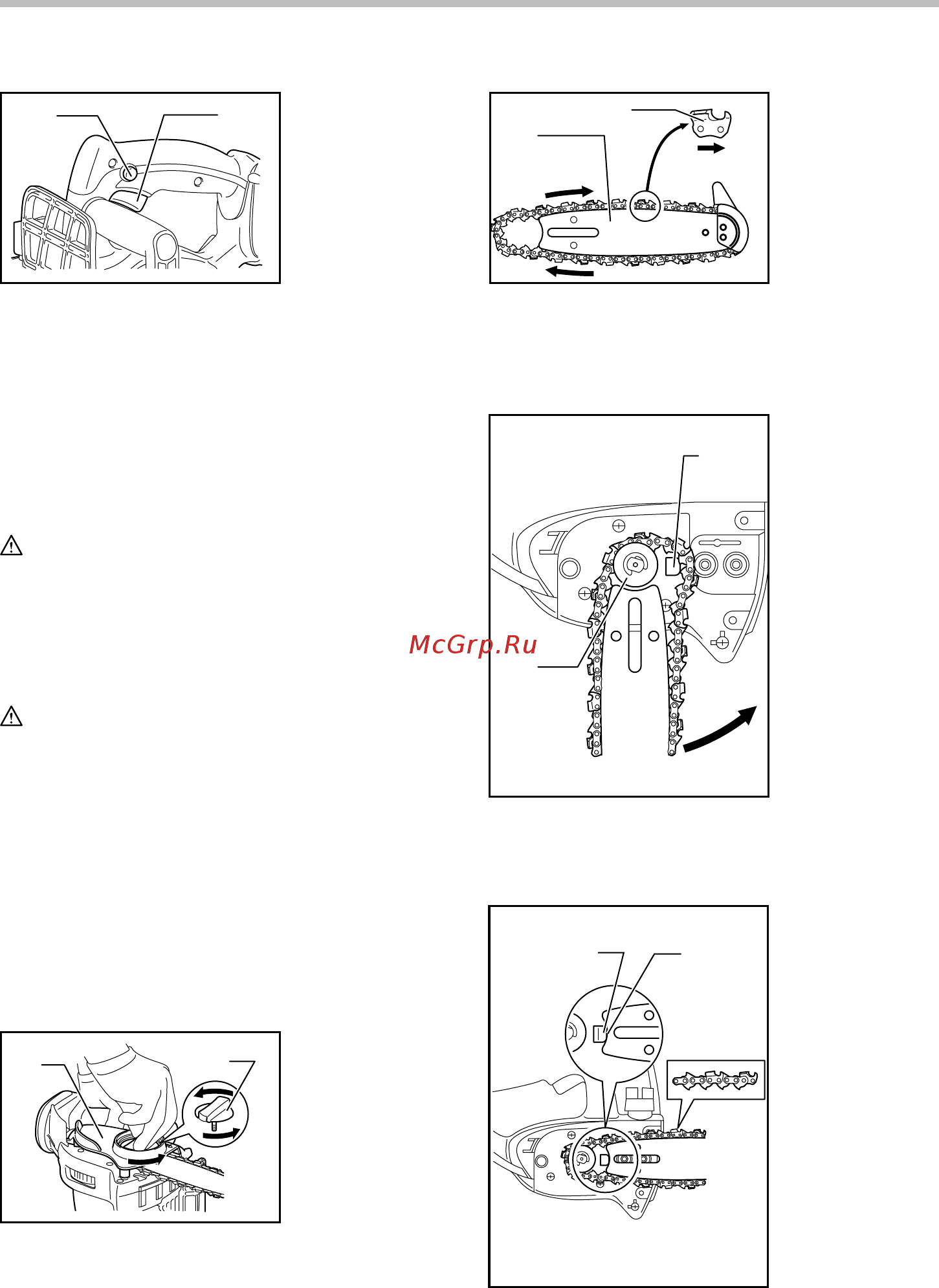

008572
Для предотвращения непреднамеренного включения
триггерного переключателя имеется кнопка без
блокировки.
Для запуска инструмента, надавите на кнопку без
блокировки, затем нажмите на триггерный
переключатель. Отпустите триггерный
переключатель для остановки.
МОНТАЖ
ПРЕДУПРЕЖДЕНИЕ:
• Перед проведением каких-либо работ с
инструментом всегда проверяйте, что
инструмент отключен, а блок аккумуляторов
снят.
Установка или снятие пильной цепи
ПРЕДУПРЕЖДЕНИЕ:
• Перед установкой или снятием пильной цепи
выключите инструмент и извлеките блок
аккумуляторной батареи.
• При установке или снятии пильной цепи всегда
надевайте перчатки.
• Используйте только те пильную цепь и пильную
шину с режущей кромкой, которые
предназначены для конкретной цепной пилы
(см. "Выдержка из перечня запасных частей").
• Во избежание отдачи не снимайте режущую
насадку и не устанавливайте пильную шину без
режущей насадки.
1
2
008566
Ослабьте винт, повернув ручку против часовой
стрелки до отсоединения крышки звездочки.
Снимите крышку звездочки.
Снимите с инструмента цепь и пильную шину.
1
2
3
008568
Вставьте один конец пильной цепи в верхнюю часть
пильной шины. При этом устанавливайте цепь так,
как показано на рисунке, так как она вращается в
направлении, указанном стрелкой.
2
1
013715
Поместите цепь таким образом, чтобы пружина
находилась внутри нее, затем установите второй
конец цепи на звездочку, как показано на рисунке.
1
2
013716
Поворачивая пильную шину против часовой стрелки,
установите ее так, чтобы конец шины коснулся пружины.
1. Пружина
2. Стержень
направляющей
1. Пружина
2. Звездочка
1. Пильная цепь
2. Стержень
направляющей
3. Стрелка
1. Крышка
звездочки
2. Круглая ручка
1.
Кнопка
разблокирования
2. Курковый
выключатель
