![RedVerg RD-GC55-18 6615724 [10/25] Регулировка натяжения цепи](/img/pdf.png)
RedVerg RD-GC55-18 6615724 [10/25] Регулировка натяжения цепи

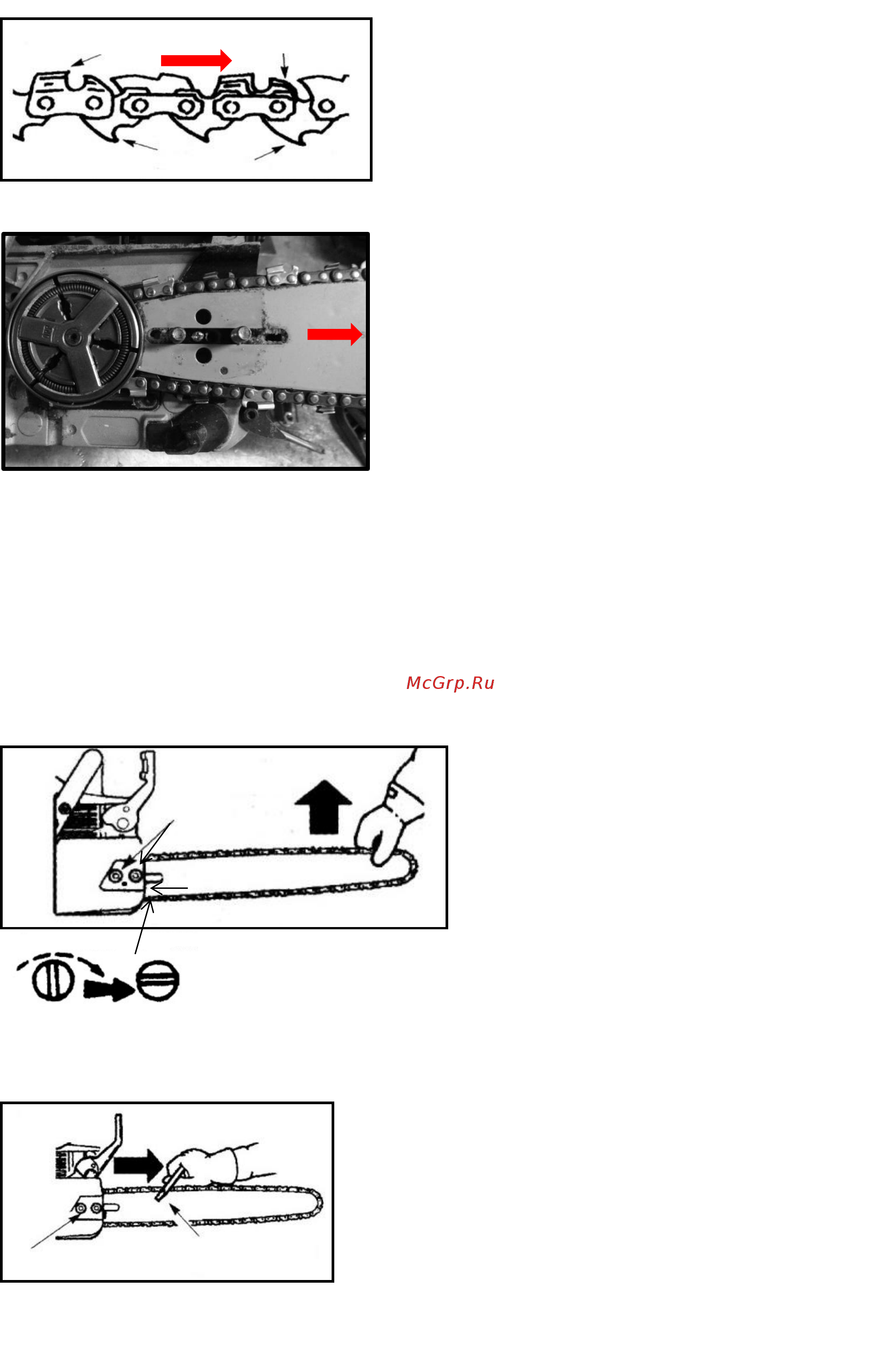

![RedVerg RD-GC62-20 6615725 [10/25] Регулировка натяжения цепи](/views2/1368048/page10/bga.png)
ВНИМАНИЕ! Режущие звенья должны быть направлены по направлению вращения
цепи.
Помните, что этот штифт двигает шину вперед и назад с поворотом винта.
4.3. Регулировка натяжения цепи.
Правильное натяжение цепи очень важно и должно проверяться перед началом
работы, а так же при каждой заправке топливом. Потраченное время на проверку
натяжения цепи, позволит сделать работу более эффективной и продлит срок службы
цепи, шины и звездочки.
ПРЕДУПРЕЖДЕНИЕ!
Всегда надевайте защитные перчатки при установке и регулировке натяжения цепи.
ПРИМЕЧАНИЕ: Во время регулировки натяжения цепи убедитесь, что гайки крышки
цепного тормоза затянуты только вручную. Попытка натянуть цепь при затянутых гайках
цепного тормоза может привести к повреждению.
3. Затяните гайки тормоза цепи с помощью отвертки.
4. Проверьте еще раз натяжение цепи.
7. Подготовьте цепь, проверив правильность
направления. Обязательно смотрите приведенный
ниже рисунок, в противном случае вы легко можете
установить цепь на пилу в неправильном
направлении. Смотрите рисунок цепи, чтобы
определить правильность направления.
Режущие звенья
Режущие звенья
Режущие звенья
Ограничитель
Ведущие звенья
8. Установите цепь на муфту так, чтобы ведущие
звенья сцепились пазами звездочки барабана
муфты.
9. Потяните шину вперед до тех пор, пока цепь не
сядет плотно в канавку направляющей шины.
Убедитесь, что все ведущие звенья сели в канавку
шины.
10. Теперь установите цепной тормоз,
убедившись, что регулировочный штифт вошел в
нижнее отверстие в направляющей шине.
Гайки крышки цепного
тормоза
Винт натяжки цепи
1. Приподнимите передний конец шины
вверх, и удерживая его, вращайте
винт натяжения цепи по часовой стрелке.
2. Вращайте винт до тех пор, пока цепь не
будет плотно прилегать к нижней части
шины, на середине шины цепь должна
выходить из направляющего паза на
высоту зуба.
Если цепь натянута слишком сильно, поверните регулировочный
винт на ¼ оборота против часовой стрелки.
Если цепь натянута слишком слабо, поверните регулировочный
винт на ¼ оборота по часовой стрелке.
Гайки крышки цепного
тормоза
Ключ-отвёртка для
регулировки натяжения
цепи.
Проверка натяжения:
Используйте отвертку регулировки натяжения
цепи для движения цепи вокруг шины. Если цепь
не вращается, то она затянута слишком сильно.
Если цепь натянута слишком слабо, то она
соскочит с шины.
ВНИМАНИЕ! Если цепь ослаблена, то во время
работы пилы она может соскочить с
направляющей шины и причинить серьезный вред
здоровью.
