Перед началом работы

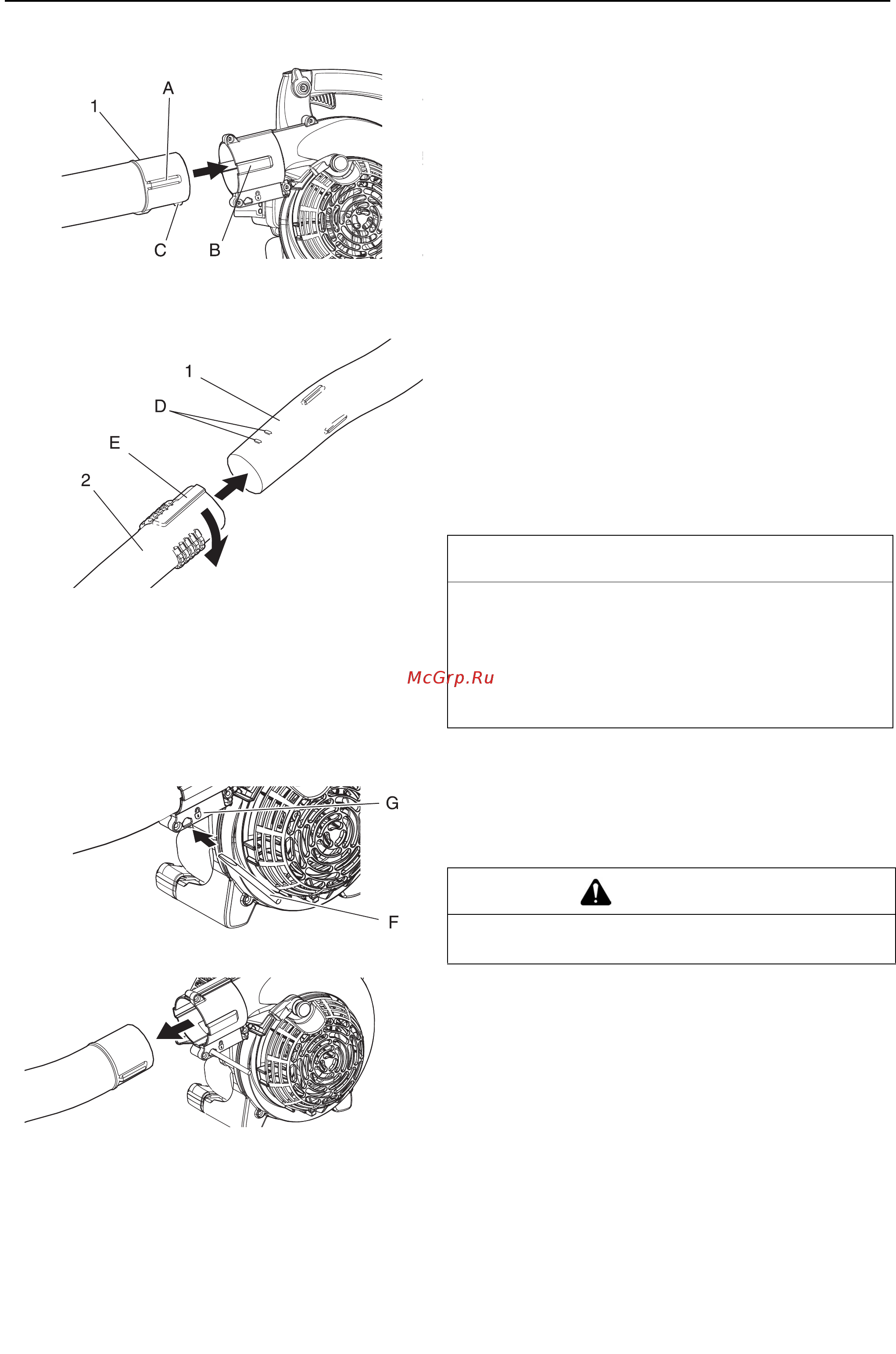

Установка труб воздуходувки для использования изделия в качестве воздуходувки

1. Установить вертикально на основание воздуходувки.

2. Совместить стопорные выступы (А) на трубе воздухо-

дувки (главной трубе) с выступами (В) на корпусе венти-

лятора. Стопорный выступ (С) должен быть направлен

вниз. Подать трубу воздуходувки (главную трубу) в кор-

пус вентилятора до щелчка.

3. Совместить выступы (D) с пазами (Е) и подать трубу воз-

духодувки (выпускной патрубок вентилятора) по трубе

воздуходувки (главной трубе) до небольшого сопротив-

ления. Не прилагать усилие при соединении.

4. Удерживая трубу воздуходувки (главную трубу), повер-

нуть трубу воздуходувки (выпускной патрубок вентиля-

тора) по часовой стрелке так, чтобы положительные

блокировочные каналы хорошо сцепились. Не прила-

гать усилие при соединении.

Снятие труб воздуходувки/всасывающего колена

1. Вставить отвертку (F) в отверстие, расположенное ря-

дом со значком замка (G), чтобы разблокировать замок

труб.

2. Извлечь трубы из корпуса вентилятора.

3. Извлечь отвертку.

1. Труба воздуходувки

(главная труба)

1. Труба воздуходувки

(главная труба)

2. Труба воздуходувки

(выпускной патрубок

вентилятора)

ПРИМЕЧАНИЕ

Во время эксплуатации мотовоздуходувки трубные соеди-

нения постепенно ослабевают. Эксклюзивная система по-

ложительной блокировки позволяет выполнять затяжку

труб. Если соединения ослабли, снимите трубы воздухо-

дувки (главную трубу и выпускной патрубок вентилятора) и

установите их в соответствии с инструкциями, приведен-

ными в п. 3 и 4.

ВНИМАНИЕ

Кончик отвертки может выйти с противоположной сто-

роны блокировочного отверстия.
