РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
АВТОМОБИЛЬНАЯ ОХРАННОСЕРВИСНАЯ СИСТЕМА PANDECT X3150
В случае если предполагается использовать дистанционный или автоматический запуск
двигателя на автомобиле с МКПП, то перед постановкой автомобиля на охрану необходимо вы
-
полнить следующую последовательность действий:
1. Не выключая зажигание, при работающем двигателе зафиксируйте надежно автомобиль
ручным тормозом, переведите рычаг МКПП в нейтральное положение.
2. Поверните ключ в замке зажигания до положения
OFF
(двигатель при этом должен продол-
жать работать)
и выньте его из замка.
3. Покиньте автомобиль, закройте двери.
4. Нажмите кнопку
для постановки системы в режим охраны и запирания дверей. На дис-
плее брелока при этом будет вращаться пиктограмма и гореть пиктограмма режима охраны.
5. Двигатель будет остановлен. Система готова к исполнению команд дистанционного
старта или функций автоматического запуска двигателя.

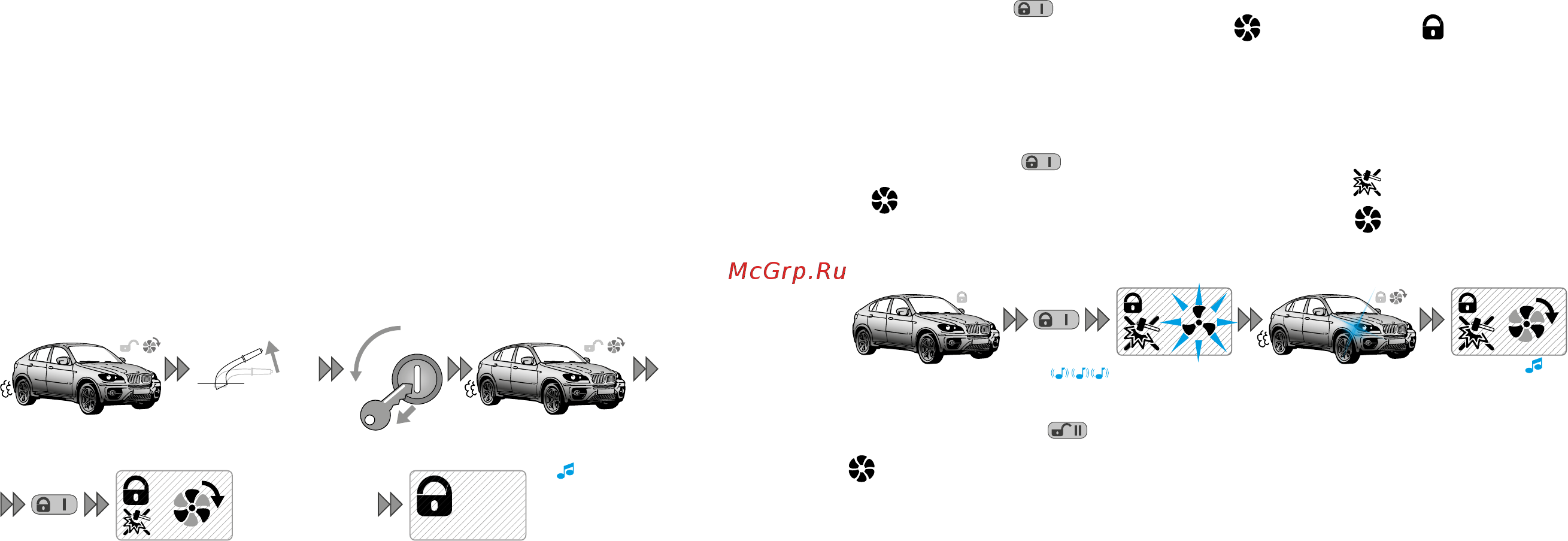

Дистанционный запуск двигателя
Для дистанционного запуска двигателя, при условии готовности системы к старту, нажмите
и удерживайте кнопку
в течение трех секунд. Звуковой сигнал подтвердит прием коман-
ды, на дисплее появится перечеркнутая пиктограмма шок-сенсора и мигающая пиктограм-
ма - подготовка к старту двигателя. Через несколько секунд двигатель будет запущен, о чем
известит мелодия
«
запуск
дВигателя
»
и вращающаяся пиктограмма .
Длительность работы двигателя задается либо временем прогрева, либо температурой останова.
3 вспышки
Мелодия
«Запуск двигателя»
нажмите
3 сек.
Подготовка
к запуску
Запуск двигателя
~~
Для дистанционного останова двигателя, находящегося в режиме прогрева, необходимо на-
жать и удерживать кнопку брелока в течение двух и более секунд. Двигатель будет немед-
ленно остановлен, что подтвердит мелодия
«
дВигатель
останоВлен
»
и погасшая пиктограмма
.
Дистанционный и автоматический запуск двигателя
Система позволяет дистанционно запустить двигатель по команде брелока «дистанционный
запуск дВигателя» или автоматически запустить двигатель по предварительно настроенной функ-
ции
«аВтоматический запуск дВигателя». Процедуры запуска используются с целью прогрева
двигателя и салона автомобиля, зарядки аккумулятора, либо для охлаждения салона автомобиля
кондиционером.
Дистанционный и автоматический запуск двигателя возможны только при нахождении систе-
мы в режиме охраны.
Если автомобиль оснащен механической коробкой передач (МКПП), то дистанционный или
автоматический запуск произойдет, только если предварительно при постановке автомобиля на
охрану была произведена процедура
«программная нейтраль».
Дистанционный и автоматический запуск двигателя на автомобилях с автоматической короб-
кой передач (АКПП) произойдет, только если рычаг селектора будет находиться в положении «P».
При пользовании режимами дистанционного и автоматического старта двигателя стоит уде-
лить особое внимание надежности фиксации автомобиля на месте парковки ручным тормозом
или др. средствами, ограничивающими возможные перемещения автомобиля.
Система, находясь в режимах дистанционного и автоматического старта двига-
теля, продолжает исполнять функции охраны всех принятых под охрану зон и дат-
чиков, отключив только шок-сенсор. Датчик движения в этом режиме, напро-
тив, переводится в режим повышенной чувствительности с уменьшением времени
реакции на движение. При нарушении охраняемых зон двигатель будет немедленно заглушен
и система перейдет в режим тревоги. При этом все блокировки двигателя будут активированы.
Процедура «Программная нейтраль» (только для автомобилей с МКПП)
Надежно зафиксируйте
автомобиль
ручным тормозом
Покиньте автомобиль,
закройте двери
OFF
ON
ACC
нажмите
коротко
Через 3 сек. двигатель
будет остановлен,
система готова к
дистанционному запуску
Звучит
мелодия
«останов
двигателя»
~~
