PanDECT X-3150 [12/35] Настройка параметров системы меню настроек

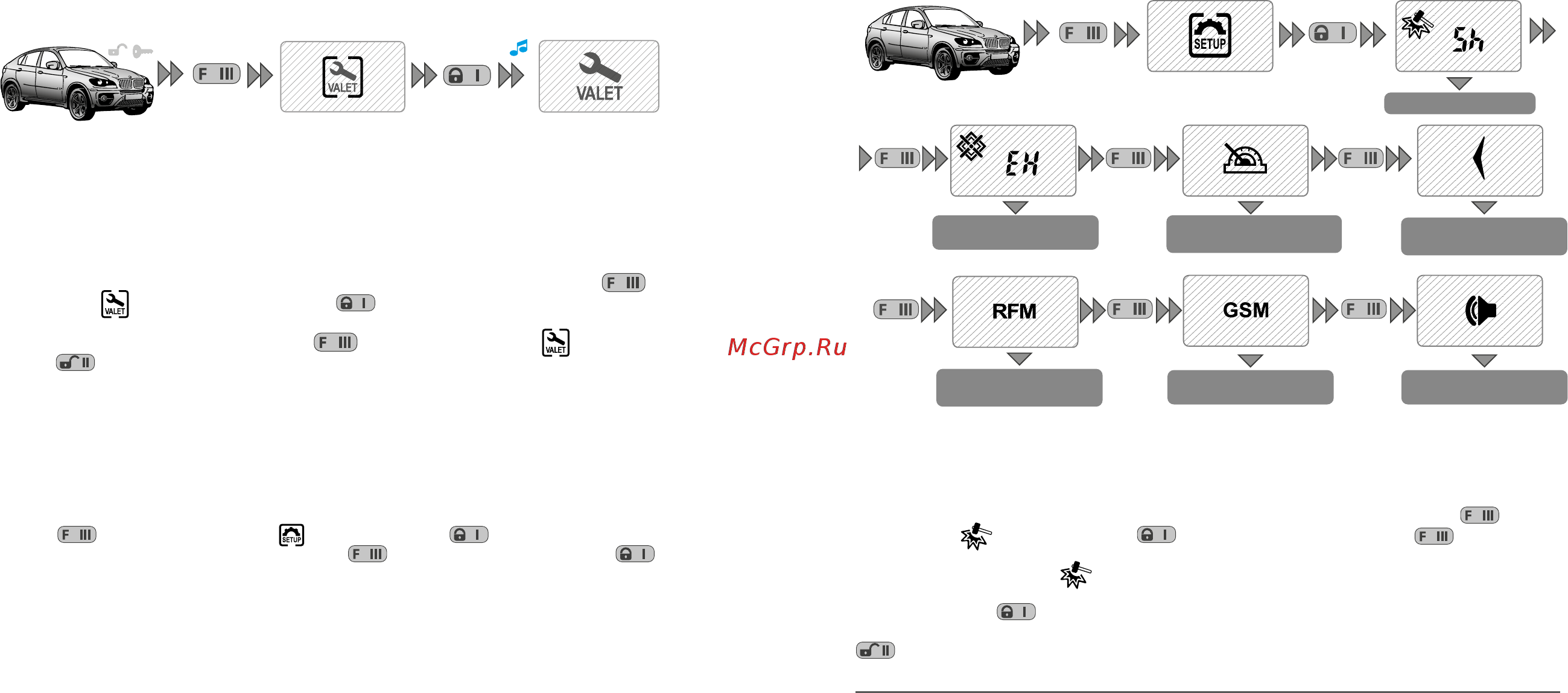

![PanDECT X-3150 [12/35] Настройка параметров системы меню настроек](/views2/1368997/page12/bgc.png)
2322
Подробное руководство - www.manuals.alarmtrade.ru
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
АВТОМОБИЛЬНАЯ ОХРАННОСЕРВИСНАЯ СИСТЕМА PANDECT X3150
Режим технического обслуживания (ТО) автомобиля
нажмите коротко
Режим ТО включен
~~
Нажатиями
выберите
1
Перевести систему в режим техобслуживания рекомендуется при сдаче автомобиля в
автомастерскую. При переходе в этот режим охранная система перестает вмешиваться в работу
штатного электрооборудования, все функции ее отключены, чтобы не создавать трудности при
техобслуживании. Кроме того, при использовании данного режима, оставляя автомобиль на
техническое обслуживание, не требуется оставлять брелок от охранной системы. Это сделано
для предотвращения прописывания дополнительных брелоков без ведома владельца во время
техобслуживания.
Для включения режима ТО при включенном зажигании нажатиями на кнопку
выберите
пиктограмму
и коротко нажмите кнопку . Признаком работы режима техобслуживания
является свечение индикатора состояния зеленым светом при включенном зажигании. Для
выхода из режима нажатиями на кнопку
выберите пиктограмму и коротко нажмите
кнопку
брелока.
примечание: В случае если активирована функция иммобилайзера или режим Anti Hi Jack
для включения режима ТО необходимо наличие метки в зоне распознования.
Настройка параметров системы (меню настроек)
В системе предусмотрена возможность настройки основных параметров и режимов работы
с брелока с ЖК-дисплеем. Для того, чтобы войти в режим настроек, короткими нажатиями на
кнопку
выберите пиктограмму и нажмите кнопку на 1 сек. Перемещение между
подуровнями настроек производится кнопкой
, вход в подуровень настроек - 1 сек.
Если нет связи с базовым блоком, на экране брелока появится надпись Err.
Нажатиями
выберите
Нажмите
1 сек
Нажмите
коротко
Настройка датчика удара
Нажмите
коротко
Настройка дополнительного
датчика *
Нажмите
коротко
Настройка чувствитель-
ности датчика движения
Нажмите
коротко
Настройка чувствительности
датчика наклона
Включение/отключение
GSM-интерфейса
Нажмите
коротко
Настройка оповещения
о выходе из зоны приема
Нажмите
коротко
Настройка работы
сирены
Дистанционное управление датчиками
Настройка контроля и чувствительности датчика удара
Для оперативной дистанционной настройки чувствительности тревожного и предупреди-
тельного уровней датчика удара войдите в меню настроек, нажатиями на кнопку
выберите
пиктограмму
и нажмите кнопку на 1 сек. Нажатиями на кнопку перемещайтесь
между настройками контроля и настройками чувствительности предупредительной и основной
зон датчика. Пиктограмма
и левая часть цифрового индикатора начнут мигать, сообщая о
том, что в данный момент происходит настройка тревожного уровня датчика удара. Короткими
нажатиями кнопки
производится увеличение чувствительности тревожного уровня (т.е. дат-
чик будет срабатывать при меньших воздействиях на автомобиль), короткими нажатиями кнопки
производится уменьшение чувствительности тревожного уровня датчика удара.
* - В данной модели не поддерживается работа с дополнительными датчиками
