StarLine Е95 ВТ 2CAN+LIN и StarLine Е65 ВТ 2CAN+LIN
72

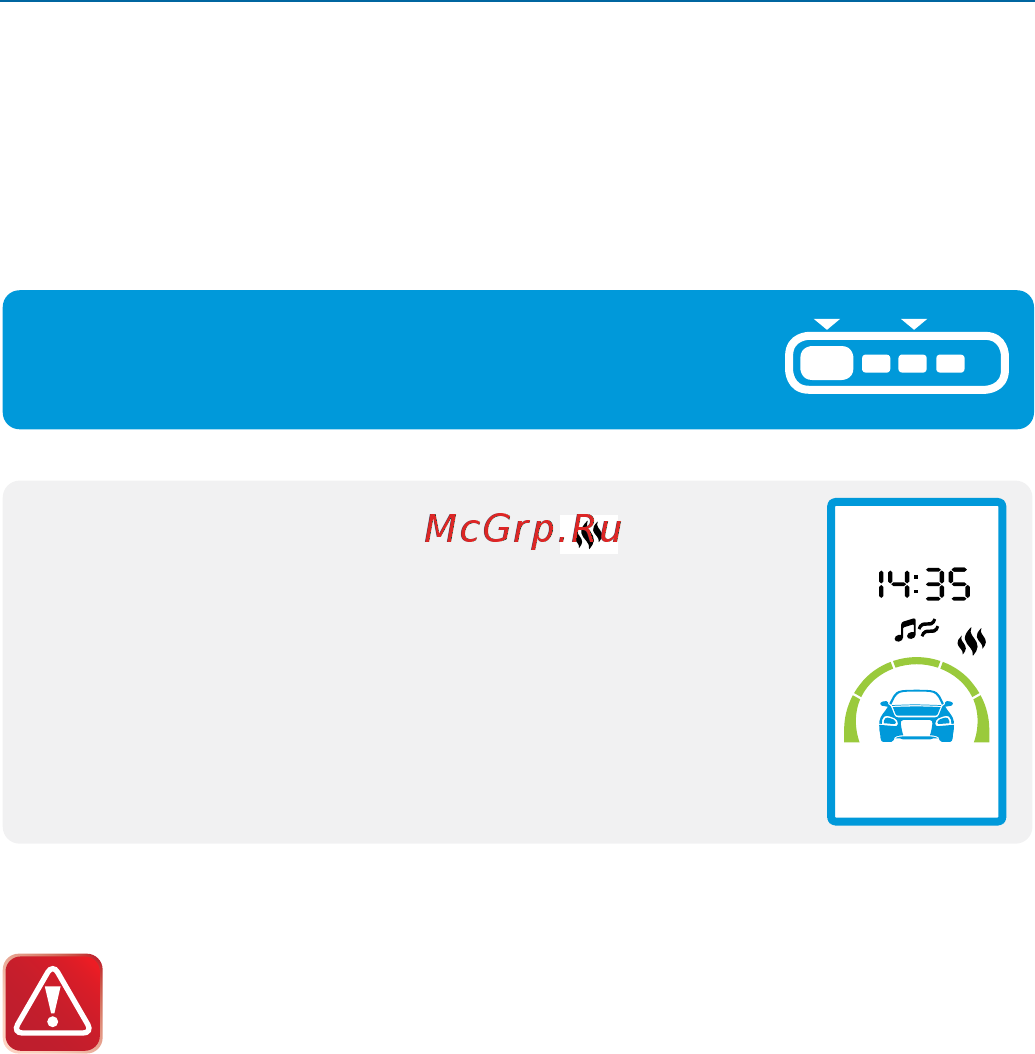

Управление автономным
подогревателем
Комплексы StarLine Е95 ВТ 2CAN+LIN и StarLine Е65 ВТ 2CAN+LIN могут
управлять автономным подогревателем Webasto.
брелок
Нажмите на брелке кнопку 1 длительно
(до появления звукового сигнала), затем
кнопку 3 коротко:
• На экране отобразится иконка ;
• В зависимости
от выбранного алгоритма
последует:
- запуск двигателя,
- запуск Webasto,
- сначала запуск Webasto, а после
заверешения ее работы последует
запуск двигателя.
Возможны режимы, когда автономный отопитель включается для
прогрева двигателя перед автоматическими запусками двигателя.
Время работы и алгоритм включения автономного
подогревателя программируются. Для подключения и
программирования настроек рекомендуем обратиться к
установщиками автосигнализаций.
Контроль количества брелков,
записанных в память комплекса
При включенном зажигании и закрытых дверях нажмите кнопку 3
брелка. Количество вспышек светодиодного индикатора состояния
будет соответствовать количеству брелков, записанных в память
комплекса.
