Инструкция по эксплуатации
83

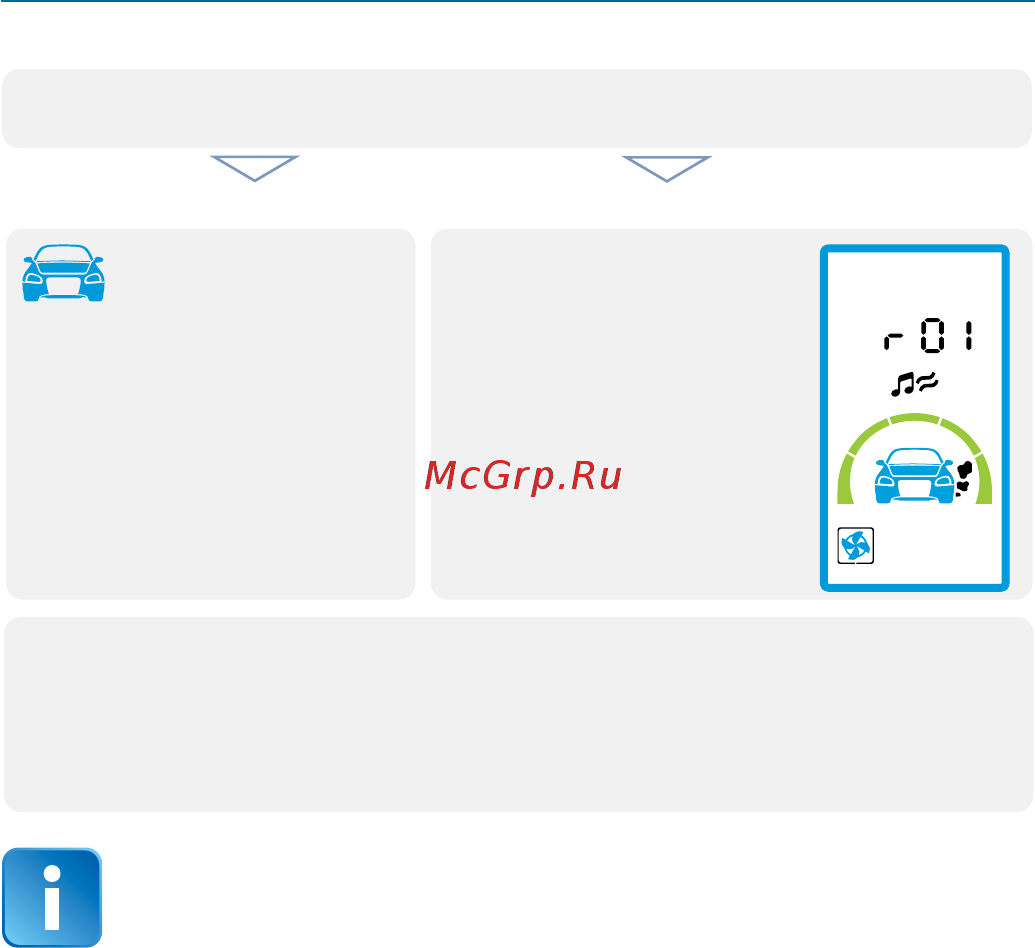

• 1 сигнал сирены;
• 1 световой сигнал;
• закроются замки
дверей;
• двигатель продолжит
работать
.
• Если режим турботаймера запрограммирован:
• По истечении времени работы турботаймера двигатель
будет остановлен без выключения режима охраны.
• Двигатель подготовлен к дистанционным запускам.
брелокавтомобиль
• останется индикация
работающего
двигателя и
оставшегося времени
работы турботаймера;
• появится индикация
включенного
режима охраны.
При постановке на охрану с работающим двигателем также
выполняются условия программной нейтрали. После того как
двигатель отработает заданное время, он может быть запущен
брелком или автоматически.
