E.O.S CREDO E-150AB [5/12] Подключение проводов

№ 3

Внимание

В качестве меры безо#

пасности перед под#

ключением провода

к источнику питания

+12 В рекомендуется

отключить аккумуля#

торную батарею авто#

мобиля.

Для подключения к источнику питания и «массе» рекомендуется использовать

провод 4/8 AWG (диаметром 5,9/3,26 мм) (если планируете подключать допол#

нительные усилители, выберите более толстый провод). Для дистанционного

включения усилителя используйте провод 12 AWG (диаметром 2,05 мм). Прово#

да этих типов можно приобрести у большинства дилеров автомобильных аудио#

систем или в установочных центрах.

1. «Масса» — к металлической детали кузова автомобиля.

Для того чтобы избежать нежелательных помех от системы зажигания, которые

являются следствием паразитных замыканий через заземление, важно соединить

усилитель с чистой металлической поверхностью.

Примечание

Длина провода заземления не должна превышать 1 м.

2. Постоянное питание +12 В (защищено предохранителем) — к аккумуляторной

батарее автомобиля (+).

Из#за требований, предъявляемых к питанию усилителя, данный провод необхо#

димо соединить прямо с плюсовой клеммой (+) аккумуляторной батареи автомо#

биля. По соображениям безопасности в разрез данного провода необходимо уста#

новить держатель предохранителя (в комплект не входит), как можно ближе

к плюсовой клемме аккумулятора, рассчитанный на ток питания усилителя. Не

превышайте максимально допустимое значение потребляемого тока.

3. Вход дистанционного включения — для соединения с выходом управления

электроприводом антенны на головном устройстве.

Данный усилитель будет включаться автоматически при включении головного ус#

тройства автомобильной звуковоспроизводящей системы.

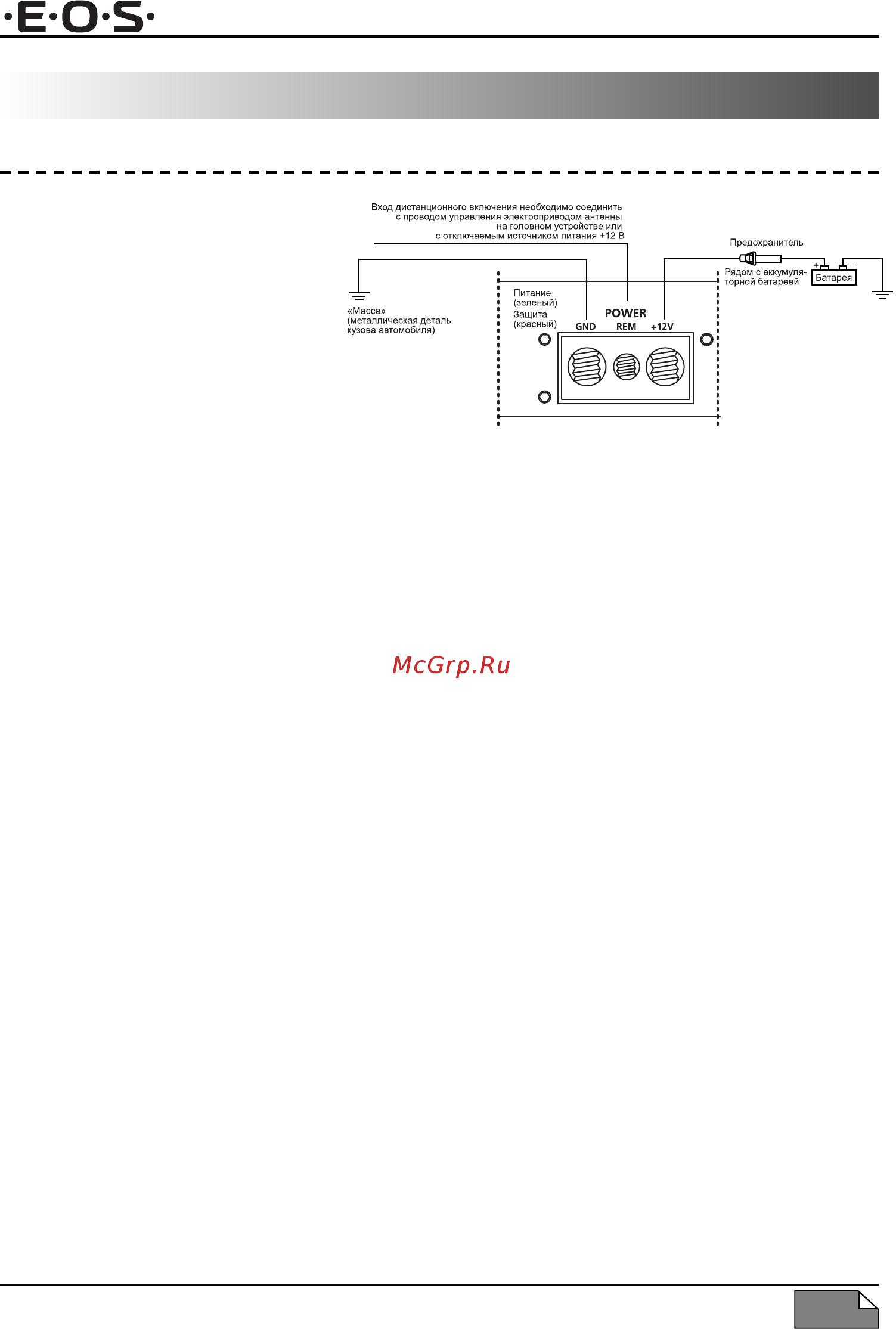

Подключение проводов подачи питания (см.рис. 1)

Подключение проводов
