E.O.S CREDO E-150AB [7/12] Двухканальная конфигурация подключения динамиков

№ 5

используется для подачи питания +12 В. Место подсоединения провода к кузову

автомобиля необходимо тщательно очистить от грязи и краски. На обоих концах

провода следует использовать только качественный обжатый или пропаянный

кабельный наконечник. Не соединяйте данный контактный зажим с любыми

другими штатными точками заземления.

8. Дистанционное включение

Данный контактный зажим используется для включения усилителя подачей на#

пряжения +12 В. Соедините его с проводом дистанционного включения на голо#

вном устройстве или источнике сигнала.

9. Питание +12 В

Соедините данный контактный зажим через предохранитель или автоматичес#

кий выключатель с плюсовой клеммой аккумуляторной батареи автомобиля или

плюсовой клеммой отдельной батареи питания звуковоспроизводящей системы.

10. Предохранитель

Этот предохранитель защищает усилитель от внутреннего электрического по#

вреждения и предназначен для защиты только усилителя. Все другие соединения

с источником питания должны защищаться предохранителем на источнике.

11. Контактный зажим подключения динамика правого канала «+»

Подключите к этому контакту плюсовой провод динамика правого канала.

12. Контактный зажим подключения динамика правого канала «–»

Подключите к этому контакту минусовой провод динамика правого канала.

• Минимальный рекомендуемый импеданс для работы в стереофоническом

режиме равен 2 Ом.

• Сигналы подаются на входы RCA левого и правого каналов.

• Регуляторы усиления необходимо установить в соответствии с уровнем вход#

ного сигнала.

• Линейный выход конфигурируется для работы в стереофоническом режиме.

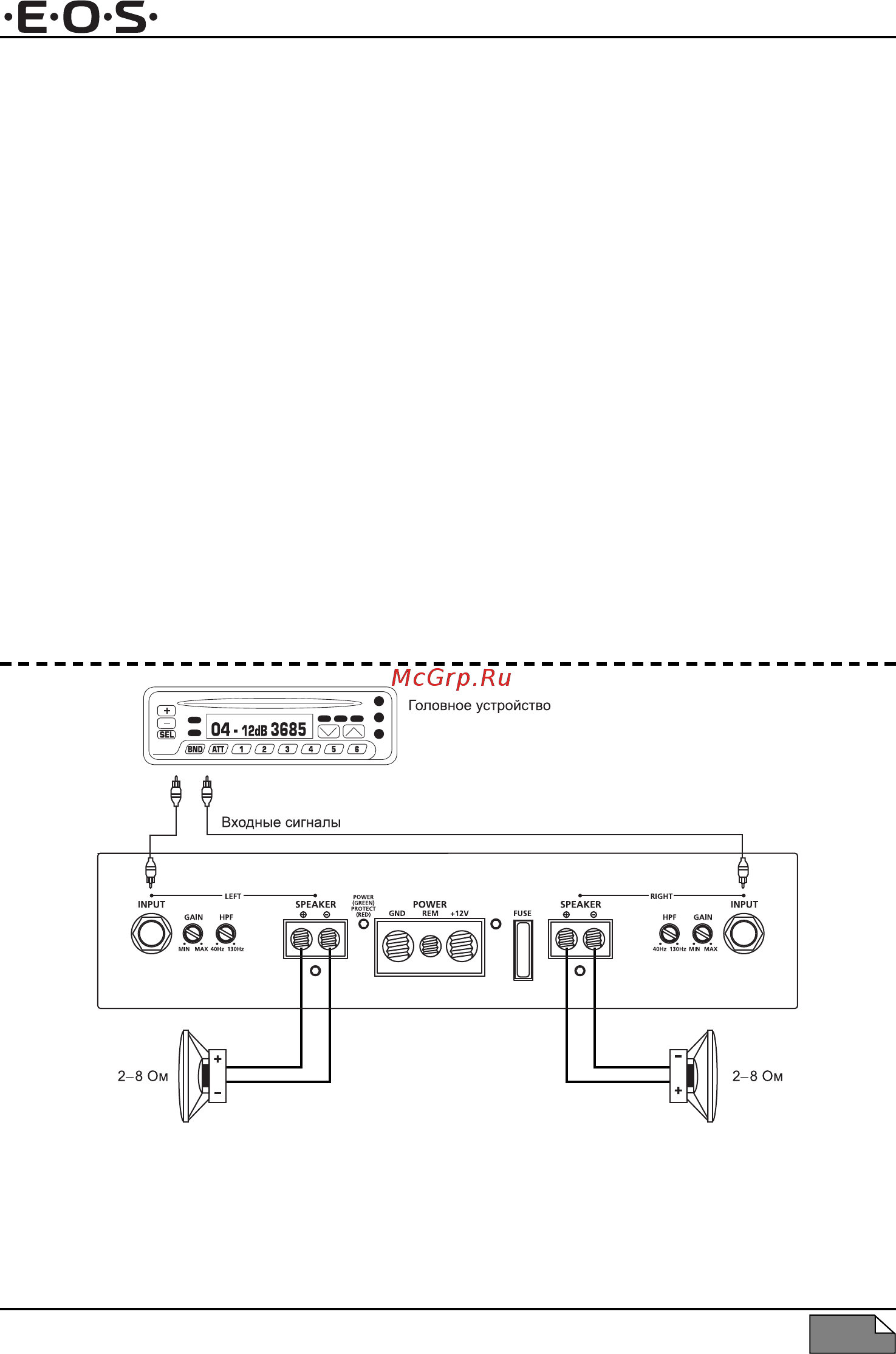

Двухканальная конфигурация подключения динамиков
