E.O.S Classic Classic-100 [12/20] Подключение динамиков в стереофоническом режиме

Данный метод не подходит для проверки высокочастотных динамиков, так как переме&

щение сферического диффузора слишком маленькое. Дважды проверьте подключение

проводов высокочастотного динамика, чтобы убедиться в ее правильности.

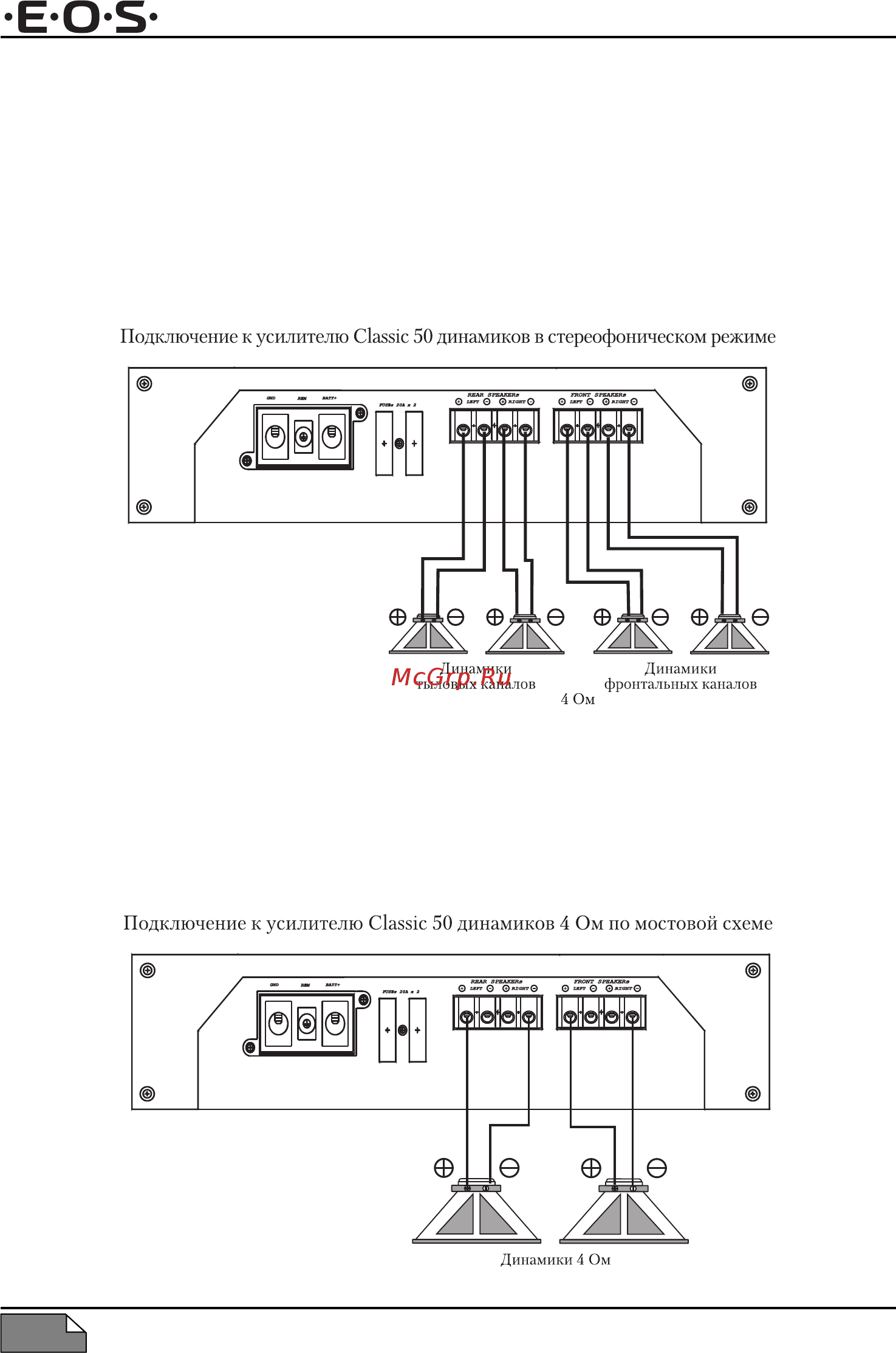

Подключение динамиков в стереофоническом режиме

При подключении динамиков к усилителю следите, чтобы плюсовой (+) выход усили&

теля был соединен с плюсовым (+) выводом динамика, а минусовой (&) выход усилителя

был соединен с минусовым (&) выводом динамика. Кроме того, проверяйте, чтобы правый

динамик был соединен с выходом правого канала усилителя, а левый динамик был соеди&

нен с выходом левого канала усилителя (см. рис. ниже).

Подключение по мостовой схеме

Данный усилитель допускает подключение по мостовой схеме в монофоническом ре&

жиме. Соедините плюсовой (+) выход подключения динамика правого канала с плюсо&

вым (+) выводом динамика, а минусовой (&) выход подключения динамика левого канала

с минусовым (&) выводом динамика (см. рис. ниже).

№ 10
