Предупреждение

Не подсоединяйте провод к минусовой клемме (&) аккумуляторной батареи автомобиля до

тех пор, пока установка усилителя не завершена.

Место для установки усилителя

Перед началом установки усилителя необходимо найти подходящее место для его уста&

новки. Необходимо выбирать такое место, в котором будет обеспечена необходимая цир&

куляция воздуха для отвода тепла, выделяемого при работе усилителя. Наиболее часто

усилители устанавливаются под сиденьем и в багажнике автомобиля.

1. Поместите усилитель в выбранном месте установки.

2. Используйте корпус усилителя в качестве шаблона.

3. Карандашом пометьте места для винтов, которые будут крепить усилитель.

4. Уберите усилитель.

5. Просверлите небольшие отверстия, чтобы легче вкрутить самонарезающиеся винты.

6. Для закрепления усилителя используйте винты, входящие в комплект.

Подключение кабелей подачи сигнала

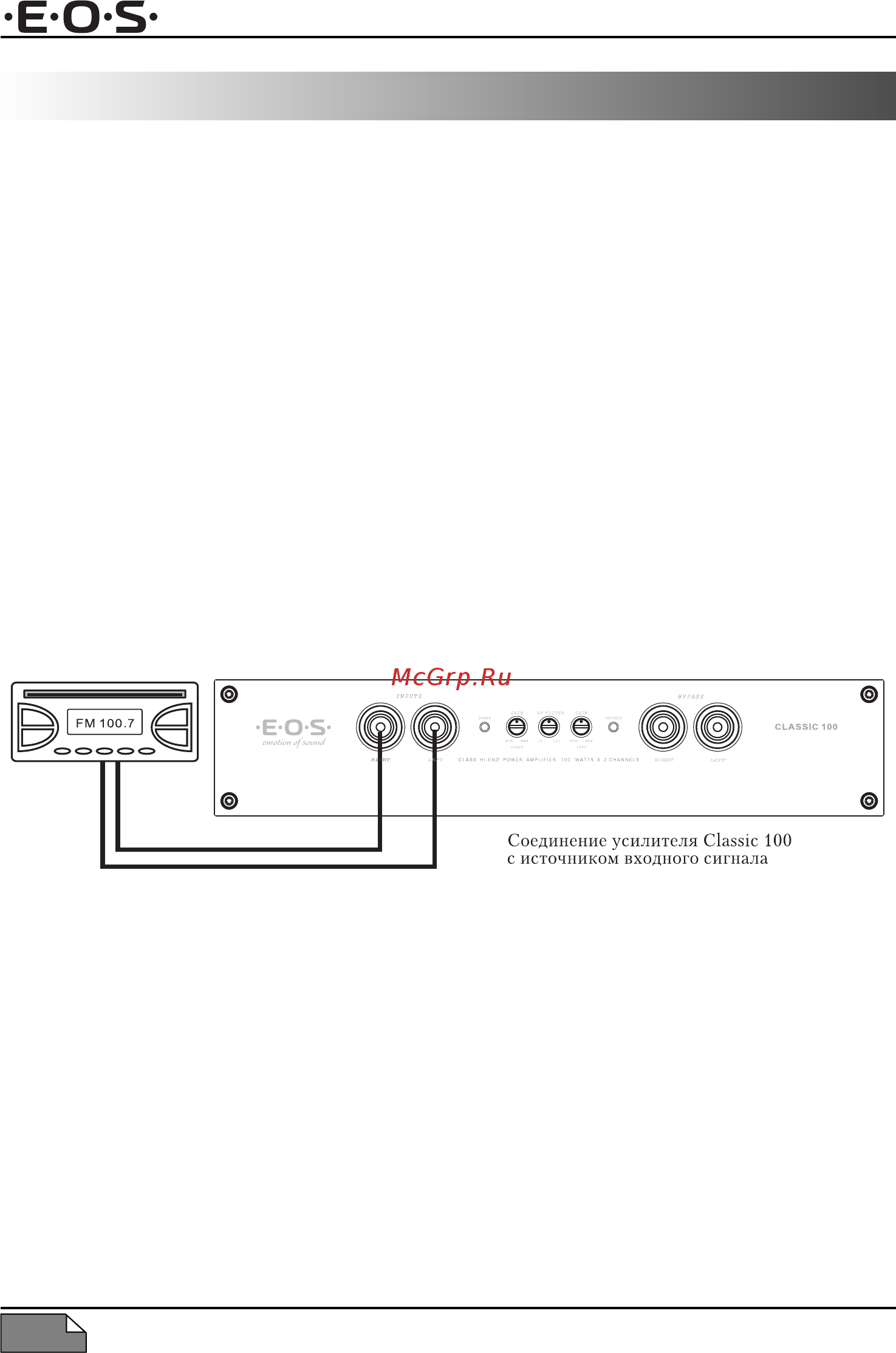

Соедините выходы головного устройства с входными разъемами RCA на усилителе.

Соединяйте выход правого канала на головном устройстве с входом правого канала на

усилителе, а выход левого канала & с входом левого канала на усилителе (см. рис. ниже).

Проверка полярности динамика

Этот простой тест позволит проверить, подключены ли низкочастотные и среднечас&

тотные динамики автомобильной звуковоспроизводящей системы синфазно (с одинако&

вой полярностью). Противофазное подключение динамиков приведет к ухудшению вос&

произведения басов и плохому стереофоническому звуковому образу.

Приложите минусовой (&) провод динамика к минусовому выводу батарейки 1,5 В.

Коснитесь плюсовым (+) проводом динамика плюсового вывода батарейки и понаблю&

дайте за перемещением диффузора.

Диффузор должен перемещаться наружу, когда провод касается вывода батарейки, и

внутрь, когда провод убирается с вывода батарейки. Если же все происходит наоборот, дина&

мик был подключен неправильно, его необходимо демонтировать и подключить правильно.

Данный метод не подходит для проверки высокочастотных динамиков, так как переме&

щение сферического диффузора слишком маленькое. Дважды проверьте подключение

проводов высокочастотного динамика, чтобы убедиться в ее правильности.
