3
Русский
ПОДКЛЮЧЕНИЕ САБВУФЕРА К УСИЛИТЕЛЮ
GS оснащён одинарной звуковой катушкой на
4 Ома. При составлении сабвуферной системы
обязательно проверьте, какова оптимальная
нагрузка вашего усилителя. Многие
2-канальные усилители с возможностью
мостового включения оптимизированы для
подключения одинарных 4-Омных вуферов
в мостовом режиме. При использовании
нескольких вуферов обязательно настройте их
таким образом, чтобы вы смогли полностью
воспринимать всю доступную мощность
усилителей.
При разработке системы из нескольких
сабвуферов соблюдайте следующие правила.
1. Не сочетайте в одной системе различные
типы сабвуферов или корпусов. Сабвуферы,
используемые в одном корпусе или
питаемые от одного усилителя, должны
быть идентичных моделей. Использование
несоответствующих вуферов и излучателей
может привести к неудовлетворительной
работе системы.
2. Большинство усилителей выдают
совершенно одинаковую мощность как
при включении 4-омной нагрузки, так и
при включении 2-омной стереофонической
нагрузки.
3. При создании системы с несколькими
вуферами, обязательно настройте их
таким образом, чтобы каждый из них
принимал одинаковое количество мощности
усилителя. Никогда не подключайте два
одинаковых вуфера последовательно,
параллельно подключая такую пару к
другому вуферу. Если в вашей системе
присутствует нечётное количество вуферов,
обязательно подключайте все вуферы либо
последовательно, либо параллельно, в
соответствии с указанными инструкциями.
Это позволит вам максимизировать
имеющуюся мощность вашего усилителя:
a. Общий импеданс звуковых катушек
(или НЧ-динамиков), соединенных
последовательно, можно рассчитать по
формуле:
Импеданс = ц
1
+ ц
2
+ ц
3
...
b. Общий импеданс системы из параллельных
НЧ-динамиков можно рассчитать по
формуле:
Импеданс =
1
1
+
1
+
1
...
ц
1
ц
2
ц
3
где ц – номинальный импеданс
НЧ-динамика.

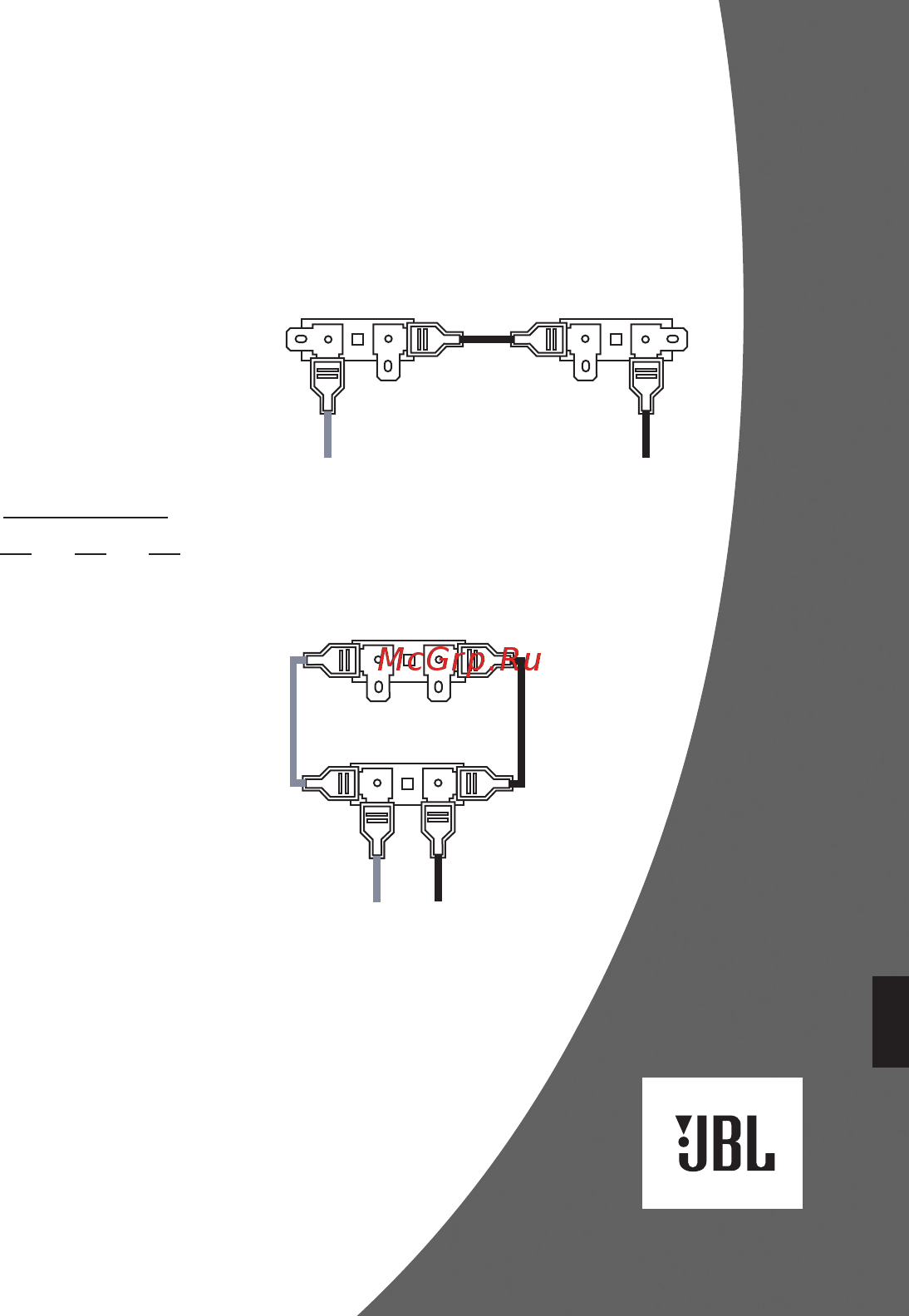

На схеме справа показано параллельное и
последовательное подключение динамиков.
Рисунок 1. Последовательное
подключение двух вуферов к усилителю
(8 Ом)
КРАСНЫЙ
ПОЛОЖ (+)
ПОЛОЖ (+)
ОТ УСИЛИТЕЛЯ
ПОЛОЖ (–)
ОТ УСИЛИТЕЛЯ
ЧЕРНЫЙ
ОТРИЦ (–)
КРАСНЫЙ
ПОЛОЖ (+)
ЧЕРНЫЙ
ОТРИЦ (–)
Рисунок 2. Параллельное подключение
двух вуферов к усилителю (2 Ома)
КРАСНЫЙ
ПОЛОЖ (+)
КРАСНЫЙ
ПОЛОЖ (+)
ПОЛОЖ (+)
ОТ УСИЛИТЕЛЯ
ПОЛОЖ (–)
ОТ УСИЛИТЕЛЯ
ЧЕРНЫЙ
ОТРИЦ (–)
ЧЕРНЫЙ
ОТРИЦ (–)
