Выключение режима охраны, если PIN код запрограммирован.

· Откройте дверь. Включится тревога.

· Включите зажигание.

· Не позднее, чем через 5 сек. введите первую цифру PIN кода нажатием служебной

кнопки. Время ввода не должно превышать 15 сек.

· Выключите и вновь включите зажигание.

· Введите вторую цифру PIN кода. Время ввода не должно превышать 15 сек.

· Выключите зажигание. Тревога и режим охраны выключатся. Последуют четыре

звуковых и три световых сигнала.

При нарушении перечисленных выше временных условий или при ошибке ввода

любой цифры система считает PIN код неверным. Всего предоставляется три попыт-

ки ввода PIN кода. После этого система блокируется на 5 мин. В течение этого вре-

мени светодиод гаснет раз в секунду на короткий промежуток времени.

Тревога

Система реагирует на нарушение охраняемых зон пре-

дупредительными сигналами сирены или сигналом тре-

воги, во время которого: звучит сирена, мигают свето-

вые сигналы и салонное освещение. Возможны следую-

щие сигналы системы:

· Звучат три предупредительных сигнала сирены, если

датчик удара зафиксировал легкий удар по кузову.

· Следует один цикл тревоги 30 сек., если датчик удара

зафиксировал сильный удар, была открыта, а потом

закрыта любая из дверей, капот или багажник, было

включено, а затем выключено зажигание.

· Следуют шесть последовательных циклов тревоги, и

открытая зона исключается из охраны до её закрытия

или следующего включения охраны, если были откры-

ты и оставлены открытыми любая из дверей, капот, ба-

гажник или было включено и оставлено включенным

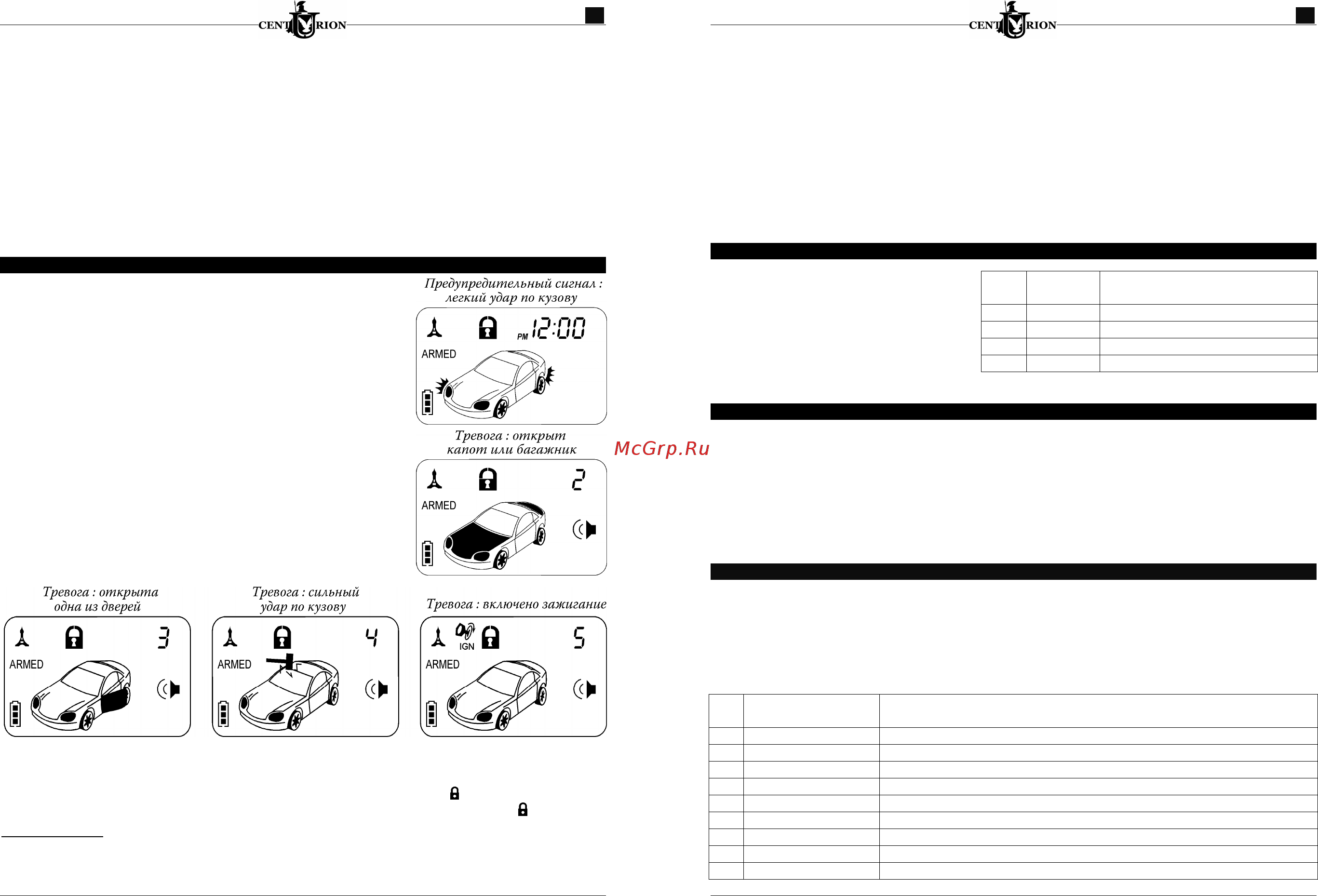

зажигание. Во время тревоги звучит сигнал брелка с

дисплеем и высвечиваются соответствующие пикто-

граммы:

Цифры в верхнем правом углу дисплея обозначают условный номер зоны охраны и

совпадают с количеством вспышек светодиодного индикатора (См. табл. 1.4 стр. 9).

Для выключения тревоги брелком с дисплеем сначала нажмите на любую кнопку и

выключите звуковые сигналы брелка, а затем нажмите кнопку для выключения

тревоги. Для выключения тревоги брелком без дисплея нажмите кнопку .

Примечание!!! Если зона 2-го уровня датчика удара пять раз последовательно вы-

зывает тревогу, а зона капота / багажника шесть раз, то система считает их неис-

правными и отключает до срабатывания любой другой зоны.

CENTURION XQ руководство по эксплуатации и подключению

Красно-белый провод H2/2 – питание световых сигналов. Дополнительных под-

ключений этот провод не требует. Он подключен параллельно красному проводу в

этом же жгуте.

Черный провод H2/4 – «масса». Общий провод центрального блока. Не соединяй-

те этот провод через заземляющие провода штатной проводки автомобиля, а при-

соедините его непосредственно к корпусу автомобиля.

Коричневый провод H2/5 – выход управления сиреной положительной полярно-

сти. Максимальный ток – 2 А. Соедините этот провод с красным проводом неавто-

номной сирены или с белым проводом автономной сирены. Черный провод сирены

соедините с «массой». Красный провод автономной сирены подключите к + 12 В.

Красный провод H2/6 - питание системы +12 В. Подключите этот провод к цепи,

в которой постоянно присутствует напряжение +12 В.

Разъем H3. Оранжевый 4 - х контактный разъем датчика удара

Равномерная чувствительность дат-

чика к ударам достигается при ус-

тановке его на элементы кузова или

рулевую колонку. Датчик должен

быть жестко зафиксирован стяжка-

ми или «саморезами». Подключение

к системе производится в соответ-

ствии с цветом разъемов: оранжевый к системе, а белый к датчику удара.

Разъем H4. Коричневый 3- х контактный разъем датчика вызова водителя

Датчик вызова водителя в комплект не входит и при необходимости приобретается

отдельно. Датчик крепится на стекло внутри салона и обеспечивает вызов водите-

ля легкими постукиваниями по стеклу в месте установки. Обезжирьте место уста-

новки и поверхность датчика и установите его на «липучку». Соединительный ка-

бель проложите за элементами декоративного оформления и соедините датчик с

центральным блоком. Настройте чувствительность датчика: вращение потенциомет-

ра по часовой стрелке повышает его чувствительность, против часовой стрелки –

понижает.

Разъем H5. Черный 9 -ти контактный разъем входных цепей

Ниже приведено назначение проводов цепей запрета и разрешения запуска (прово-

да H5/1- H5/3) исходя из рекомендаций изготовителя. Эти провода выполняют одни

и те же функции - обеспечивают безопасность автоматического и дистанционного

запуска двигателя. При этом соответствующее функциональное назначение опреде-

лено для наиболее часто встречающихся на практике случаев. При наличии опыта и

понимании происходящих процессов назначение проводов может быть изменено так

как это необходимо

. Для изменения полярности входов используйте внешние реле.

№

кон

Цвет провода Назначение цепи

1 Бело-черный Вход запрета запуска двигателя,«—»

2 Бело-фиолетовый

Вход передачи управления водителю,«+»

3 Черно-белый Вход разрешения запуска двигателя,«—»

4 Синий Вход датчика капота (багажника), «—» (зона 2)

5 Бело-зеленый Вход датчика калильных свечей,«—»

6 Зеленый Вход датчика дверей, «—» (зона 3)

7 Фиолетовый Вход датчика дверей, «+»(зона 3)

8 Бело-синий Вход запуска и остановки двигателя «—»

9 Бело-красный Вход датчика контроля работающего двигателя «—» или «+»

№

конт.

Цвет

провода

Назначение цепи

1 Зеленый 1-й уровень (легкие удары)

2 Синий 2-й уровень (сильные удары)

3 Черный Питание датчика, «масса»

4 Красный Питание датчика, + 12 В
