CENTURION XQ руководство по эксплуатации и подключению

Бело-черный провод H5/1- вход (-) запрета запуска двигателя. Установите ещё

один концевик капота и подключите этот провод к нему отдельно от концевика ка-

пота, подключенного к проводу H5/4. Это исключит возможность дистанционного

или автоматического запуска двигателя при отрытой крышке моторного отсека и

обеспечит глушение автоматически заведенного двигателя при открытии капота.

Бело-фиолетовый провод H5/2- вход (+) передачи управления двигателем во-

дителю. Подключите этот провод к датчику педали тормоза. При наличии напряже-

ния +12 В на этом входе система выключает дистанционно или автоматически заве-

денный двигатель. Это позволяет передавать управление заведенным двигателем

замку зажигания при наличии в нем ключа простым нажатием на педаль тормоза.

Черно-белый провод H5/3- вход (-) разрешения запуска двигателя.

· В автомобиле с автоматической трансмиссией подключите этот провод к датчику

нейтрального положения коробки передач (или положения PARKING).

· В автомобиле с ручной коробкой передач подключите этот провод к датчику стоя-

ночного тормоза.

Система не может запустить двигатель, если потенциал этого входа не равен потен-

циалу «масса» в момент запуска. Это исключит возможность неуправляемого дви-

жения автомобиля при дистанционном или автоматическом запуске двигателя. Если

по каким-то причинам этот вход не используется, обязательно соедините его с мас-

сой автомобиля.

Синий провод H5/4– вход датчика капота / багажника (зона 2). Подключите про-

вод к концевым выключателям капота и багажника, имеющим потенциал «массы»

при открытом капоте и багажнике.

Бело-зеленый провод H5/5- вход (-) датчика калильных свечей. Этот вход по-

зволяет обеспечить задержку запуска дизельного двигателя на время работы ка-

лильных свечей. Подключите этот провод к индикаторной лампе (WAIT TO START)

на приборной панели или найдите необходимую цепь в разъеме модуля управления

двигателем (ЕСM- engine control module). Система произведет запуск после того как

лампа погаснет.

Зеленый провод H5/6– вход датчиков дверей (-). Подключите провод к точке со-

единяющей концевые выключатели дверей, в которой появляется потенциал «мас-

сы» при открытых дверях.

Фиолетовый провод H5/7– вход датчиков дверей (+) (некоторые модели автомо-

билей FORD, TOYOTA, ГАЗ). Подключите провод к точке, соединяющей концевые

выключатели дверей, в которой появляется потенциал +12 B при открытых дверях.

Бело-синий провод H5/8 - вход (-) внешнего запуска и остановки двигателя. При

появлении импульса отрицательной полярности происходит запуск или выключение

двигателя в зависимости от текущего состояния двигателя.

Бело-красный провод H5/9 - вход (- /+) контроля работы двигателя по тахомет-

рическому или контактному датчику (См. раздел «Программирование функций за-

пуска двигателя: часть 2», стр. 30, таблица 4.2, функция 2, столбцы 1 или 4 и 5).

Примечание. Если контроль работы двигателя осуществляется по наличию помех от

работающего двигателя в бортовой цепи (по цепи зажигания) или контроль отклю-

чен, то этот провод подключать не надо (См. раздел «Программирование функций

запуска двигателя: часть 2», стр. 30, таблица 4.2, функция 2, столбцы 2 и 3).

По характеру сигнала на этом входе система может определить, работает двигатель или

нет, и оценить обороты, на которых он работает. Рекомендуется подключение этого

провода к тахометрическому датчику или к отрицательному выводу первичной цепи ка-

тушки зажигания, так как при таких подключениях появляется возможность контроля

CENTURION XQ руководство по эксплуатации и подключению

Примечание!!! Если это запрограммировано (См. раз-

дел «Программирование функций: часть 2», стр. 24,

табл. 3.2, функция 3), то после выключения режима

охраны, система на 30 сек. включит световые сигналы.

Бесшумное выключение режима охраны (при вы-

ключенном зажигании). Нажмите одновременно кнопки

и брелка. Световые сигналы мигнут два раза. Сиг-

налов сирены не последует.

Двухшаговое отпирание дверей при выключении

режима охраны. Если монтаж системы был выполнен

с учетом этой функции, то при выключении режима ох-

раны система открывает только замок двери водителя,

а остальные двери остаются запертыми. Для того что-

бы открыть замки остальных дверей, в течение 3-х сек.

после выключения режима охраны, нажмите кнопку

брелка ещё раз.

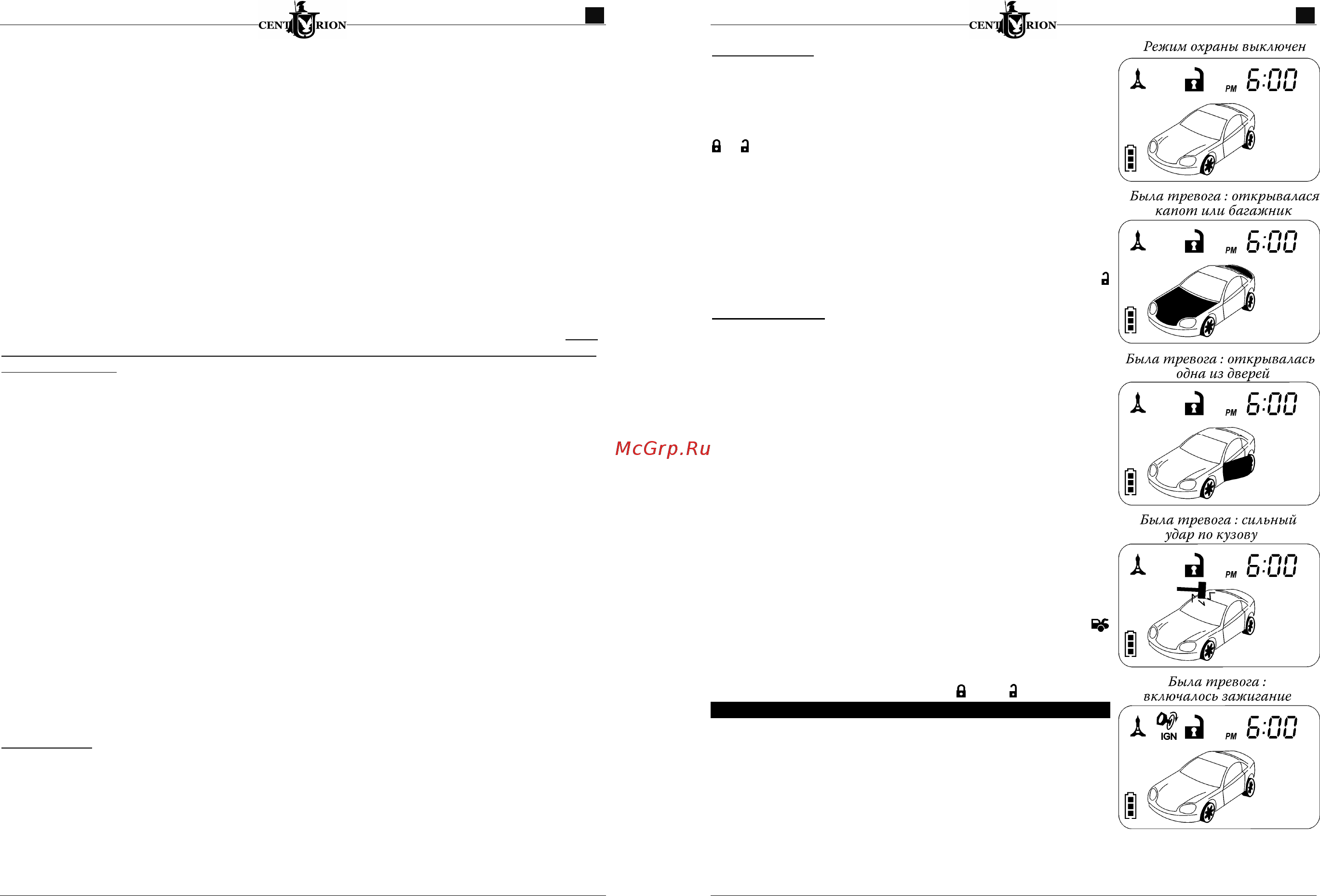

Примечание!!! Если при выключении режима охраны

прозвучали четыре сигнала сирены, и три раза вспых-

нули световые сигналы, значит, система включала тре-

вогу. Определить причину тревоги можно по вспышкам

светодиодного индикатора системы (см. таблицу 1.4,

стр. 9) или по пиктограммам брелка с дисплеем. При-

чина тревоги будет храниться в памяти системы до

включения зажигания.

Чтобы очистить экран дисплея брелка от пиктограмм,

напоминающих о причине тревоги, нажмите кнопку

SET брелка с дисплеем три раза в течение 3-х сек.

Автовозврат в режим охраны. Если это запрограм-

мировано (См. раздел «Программирование функций:

часть 1», стр. 23, таблица 3.1, функция 3), и в течение

60-ти сек. после выключения режима охраны не были

открыты двери, капот или багажник, система автома-

тически включит режим охраны. В течение 60-ти сек.

светодиодный индикатор системы быстро мигает.

Для отмены автовозврата в течение указанных 60-ти

сек. нажмите дважды в течение 3-х сек. кнопку

брелка. Прозвучит один сигнал сирены, и мигание све-

тодиодного индикатора сменится его непрерывным све-

чением. Система будет находиться в таком состоянии до

первого нажатия любой из кнопок или .

Выключение режима охраны без брелка

В зависимости от запрограммированных свойств (См.

раздел «Программирование функций: часть 3», стр. 25

табл. 3.3, функция 1), режим охраны может быть вы-

ключен с применением PIN кода или без него.

Выключение режима охраны, если PIN код не за-

программирован

· Откройте дверь. Включится тревога.

· Включите зажигание.

· В течение 10 сек. нажмите служебную кнопку. Тревога и режим охраны выключат-

ся. Последуют четыре звуковых и три световых сигнала.
