Avis GPS AVS1080BOX (1XCAM) [5/7] Page 5

Установка

1. Разместите камеры на корпусе мотоцикла

Убедитесь, что камеры не загораживают обзор водителю.

2. Подключите питание регистратора

Используйте только адаптер питания который идет в комплекте

3. Уложите соединительные провода

Проведите провода так чтобы они не мешали во время вождения.

4. Установите карту памяти

Установку карты памяти нужно произвести перед включением устройства. Не

устанавливайте и не извлекайте карту памяти во время работы устройства.

. Активация камеры заднего вида (для установки на автомобиль)

Подключите черный провод, выходящий из задней камеры, к +12 В фонаря заднего хода.

На мониторе принудительно включится изображение с задней камеры при движении задним

ходом.

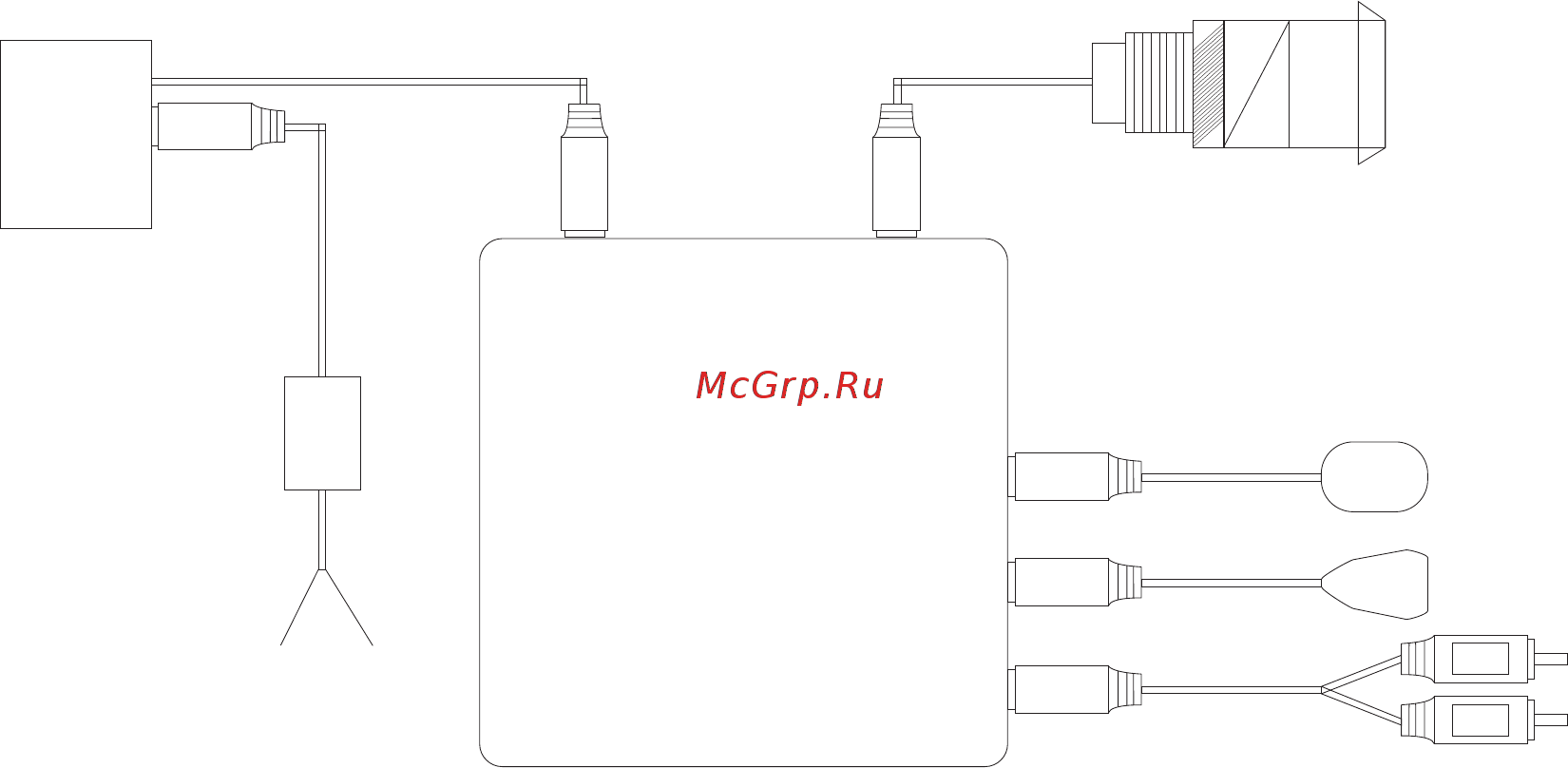

Схема подключения AVS1080BOX (1XCAM GPS)

GPS

Видеокамера

Микрофон

ИК-приемник

Желтый: Видеовыход

Красный: Аудиовыход

Адаптер питания

Красный: +12 В

Черный: Заземление

USB VIDEO(R)

AV IR MIC
