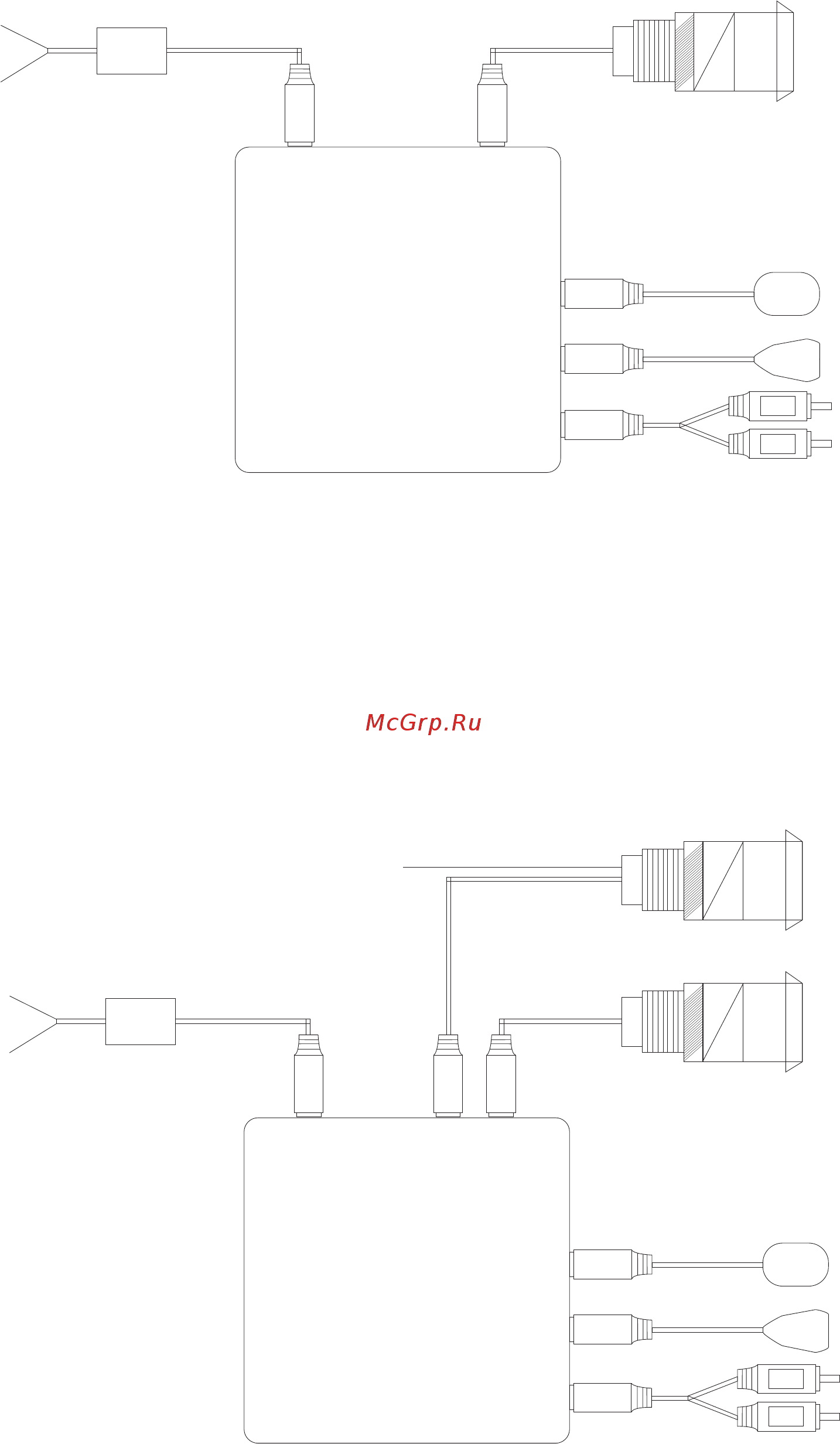

Схема подключения AVS1080BOX (1XCAM)

Схема подключения AVS1080BOX (2XCAM)

Видеокамера

Микрофон

ИК-приемник

Желтый: Видеовыход

Красный: Аудиовыход

Адаптер питания

Красный: +12 В

Черный: Заземление

USB VIDEO(R)

AV IR MIC

Передняя видеокамера

Микрофон

ИК-приемник

Адаптер питания

Красный: +12 В

Черный: Заземление

Задняя видеокамера

USB VIDEO(F) VIDEO(R)

AV IR MIC

Желтый: Видеовыход

Красный: Аудиовыход

+12 В Активация камеры

заднего вида
