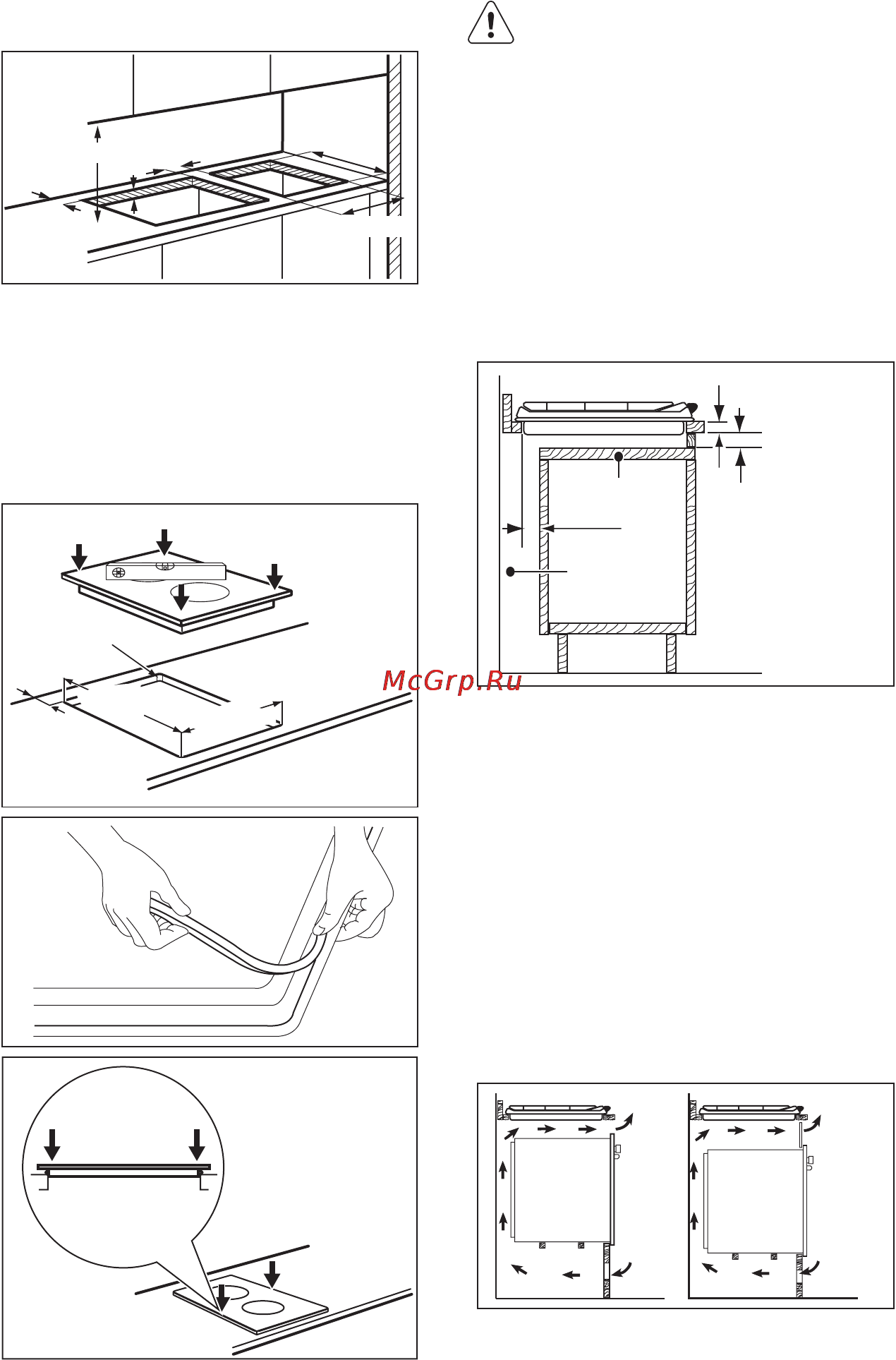

8.4 Встраивание
40-50 mm
55 mm
30 mm
min. 650 mm
490 mm
270 mm
В случае, если несколько 30 см варочных по‐
верхностей необходимо установить одну ря‐
дом с другой в одном вырезе столешницы,
можно обратиться в сервисный центр за набо‐
ром для монтажа, который включает в себя
боковую опорную скобу и дополнительные
уплотнители. Необходимые инструкции нахо‐
дятся внутри упаковки данного набора.
490
+1
mm
270
+1
mm
R 5mm
55mm
ПРЕДУПРЕЖДЕНИЕ!
Варочную панель следует встраивать
только в столешницу с ровной по‐
верхностью.
8.5 Возможности встраивания
Кухонный шкаф с дверцей
Панель, установленная под варочной пане‐
лью, должна легко сниматься для обеспече‐
ния доступа к узлам, нуждающимся в техниче‐
ском обслуживании.
min 20 mm
(max 150 mm)
30 mm
60 mm
B
A
A)
Съемная панель
B)
Пространство для подключения проводов
Кухонный шкаф с духовым шкафом
Размеры ниши под варочную панель должны
соответствовать указанным, в кухонном шка‐
фу должны быть предусмотрены вентиля‐
ционные отверстия для постоянного притока
воздуха. Из соображений безопасности, а так‐
же для упрощения процедуры извлечения ду‐
хового шкафа из шкафа, электрические сое‐
динения для варочной панели и духового
шкафа должны быть выполнены раздельно.
50 cm
2
360 cm
2
180 cm
2
120 cm
2
РУССКИЙ 41
