РуКОвОДСТвО пО эКСплуАТАцИИ

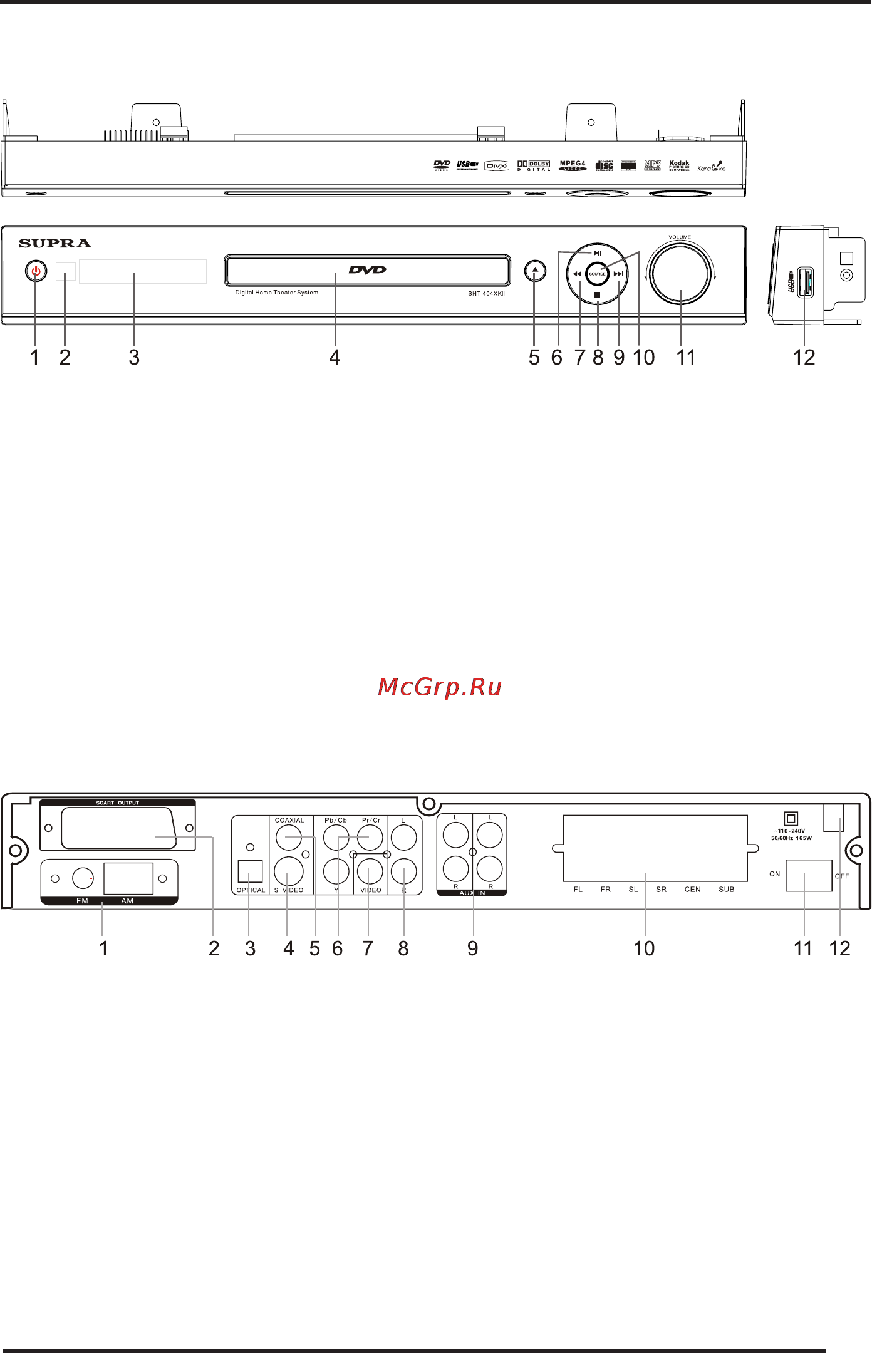

ПеРеДнЯЯ ПАнеЛЬ

1. Кнопка включения/перехода в режим ожидания

2. ИК-приемник сигналов ДУ

3. Дисплей

4. Лоток для диска

5. Кнопка открытия/закрытия лотка для диска

6. Кнопка начала воспроизведения/паузы

7. Кнопка перехода к предыдущему треку/главе/

заголовку

8. Кнопка остановки

9. Кнопка перехода к следующему треку/главе/за-

головку

10. Кнопка выбора источника воспроизведения

11. Регулятор уровня громкости

12. Разъем USB для подключения накопителей

ЗАДнЯЯ стенКА

1. Гнездо антенн FM/ AM

2. Разъем SCART

3. OPTICAL - оптический цифровой выход

4. Видео выход S-VIDEO

5. COAXIAL – цифровой коаксиальный аудио выход

6. Видеовыходы компонентных сигналов Y Pb/Cb Pr/Cr

7. Композитный видео выход

8. Аудиовыход (правый и левый аудиоканалы)

9. Разъем для подключения внешнего источника

10. Аудиовыход (5.1 CH OUTPUT): FL – выход на пе-

реднюю левую колонку, SL – выход на боковую

левую колонку, FR – выход на переднюю пра-

вую колонку, SR – выход на боковую правую

колонку, CEN – выход на центральную колон-

ку, SUB – выход на сабвуфер.

11. Тумблер включения/отключения питания

12. Кабель питания сетевой (110-240 В)
