РуКОвОДСТвО пО эКСплуАТАцИИ

ПОДКЛЮЧение

АУДиО/виДеО ПОДКЛЮЧение К КинесКОПнОМУ теЛевиЗОРУ иЛи МОнитОРУ ПК

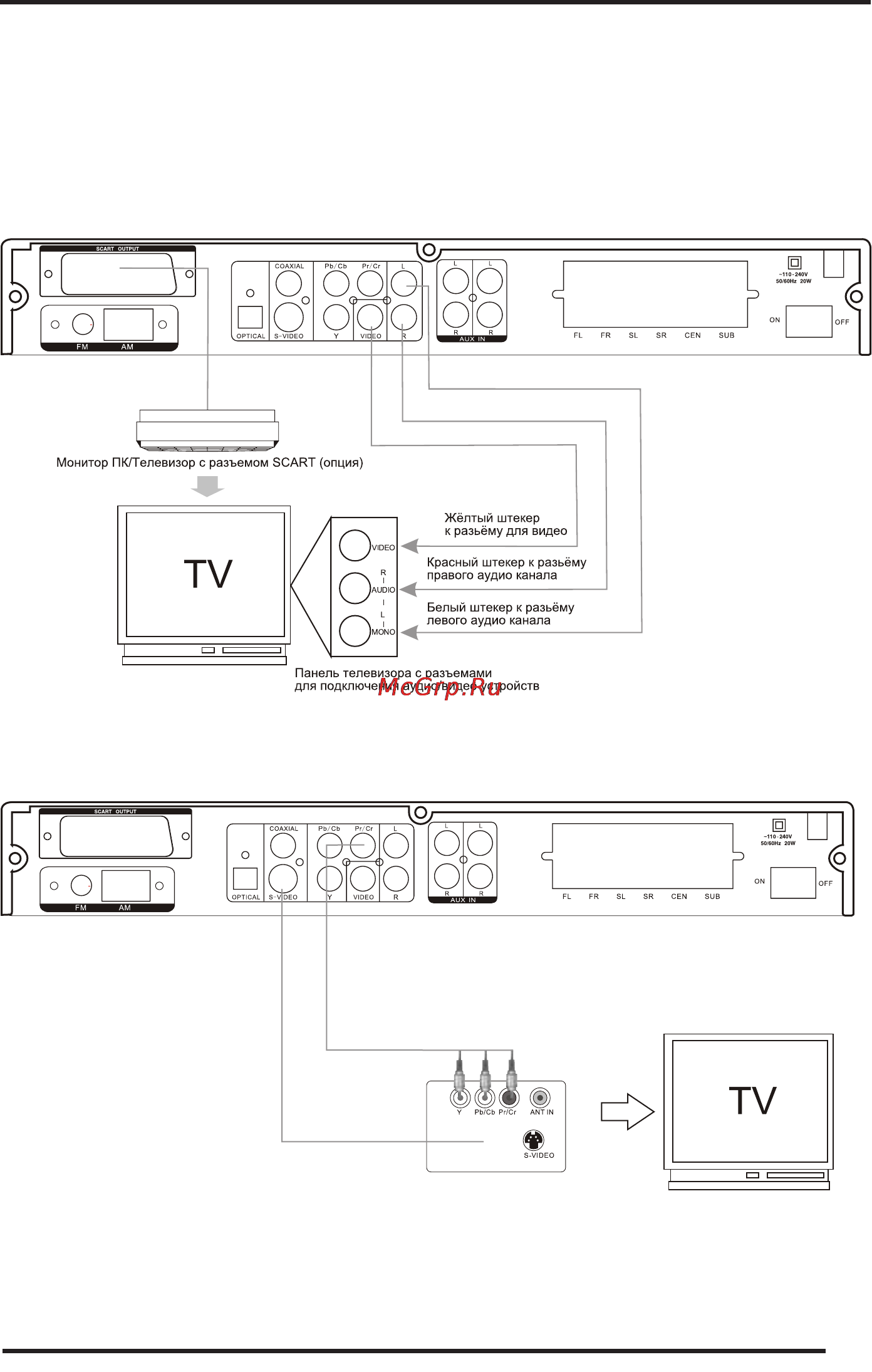

Один конец аудио/видео кабеля (с тремя штекерами: желтым, красным и белым) нужно подсоединить к

задней стороне устройства (смотрите рисунок), а другой конец кабеля – к разъему AV телевизора, кото-

рый может находиться спереди, сзади или сбоку.

вАРиАнт ДЛЯ ПОЛУЧениЯ ЛУЧшеГО КАЧествА иЗОбРАЖениЯ:

Синий/Красный/Зеленый штекера Y Pb/Cb Pr/Cr к

разъемам с соответствующими цветами компонент-

ного входа телевизора или соединение по кабелю че-

рез разъемы S –Video.
