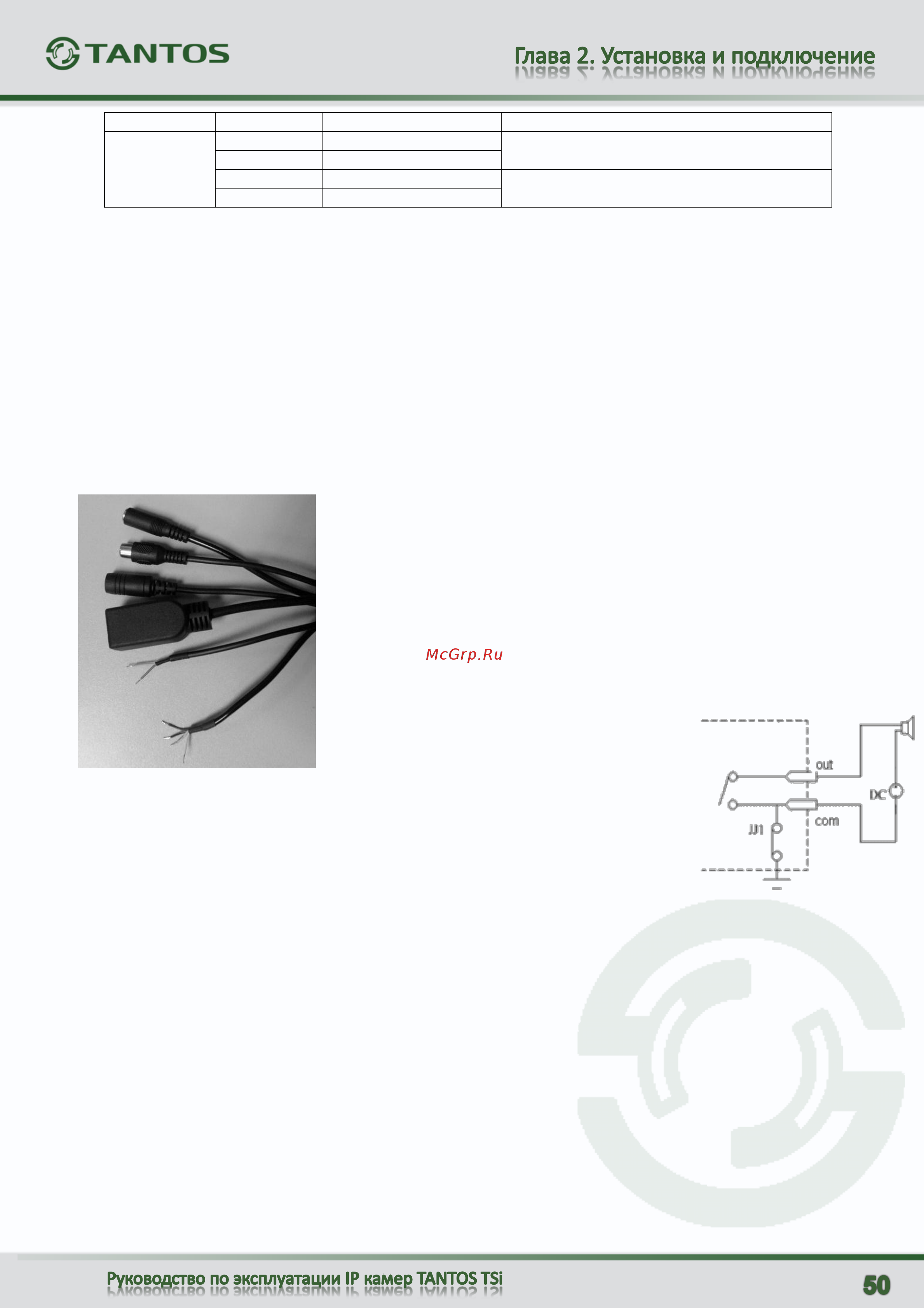

50
Черный
6
Коричневый
Вых. тревоги A
Подключение выхода тревоги. Напряжение
12 В ток до 300мА
Белый
Вых. тревоги B
Серый
Вх. тревоги «+12В»
Логический вход тревоги
Голубой
Вх. тревоги «Земля»
+12V DC (Разъем питания): разъем для подключения источника питания с постоянного
напряжения 12 Вольт.
NIC (Сетевой разъем): разъем подключения к сети при помощи с помощью штекера RJ-45.
MicroSD (MicroSD карта памяти): разъем предназначен для установки карты памяти.
Audio Out (Аудио выход): разъем 3.5 мм предназначен для наушников или звуковых колонок.
Служит для воспроизведения звука.
Audio In (Аудио вход): разъем 3.5 мм предназначен для подключения микрофона (или другого
источника аудио сигнала)
Reset (Сброс настроек): кнопка предназначена для сброса
настроек устройства в заводские установки. Для сброса
параметров необходимо при включенном устройстве нажать
кнопку «Reset» и удерживать кнопку нажатой 5-10 секунд.
Video Out (Видео выход): аналоговый видео выход BNC,
предназначен для подключения аналогового монитора при
настройке объектива.
RS-485 : разъем для подключения интерфейса RS-485
Входы/выходы тревоги – тревожные
входы и выход. Контакты «COM» вход «-»,
«IN» - вход «+», «COM» выход «-» «OUT» -
выход «+». Контакты COM» вход «-», «IN» - вход «+» предназначены для
подключения внешних датчиков и управляются подачей напряжения
+5…+12В.
Контакты «COM» выход «-» «OUT» - выход «+». являются логическим
выходом и предназначены для подключения внешнего устройства тревоги. Работают по
принципу реле и срабатываю при возникновении какого либо события (детекция движения,
сигнал тревоги от внешнего входа и т.д.).
2.2.10 Подключение камер TSi-EB211V (3.3-12)
Разметьте место установки камеры с помощью шаблона из комплекта поставки. Прикрутите
кронштейн камеры к посадочному месту. Ослабьте крепежные винты на кронштейне камеры и
направьте ее в нужное место.
①
②
③
④
⑤
⑥
