59
№
п/п
Цвет
Назначение
Описание
1
Красный
Питание
~24В
Подключение питания камеры 24В переменного напряжения
Черный
2
–
Выход BNC
Выход аналогового видео в стандарте PAL
3
–
Аудио
Вход/Выход
Разъем 3.5мм для подключения устройств аудиовыхода
(активные акустические колонки, выходное сопротивление
>16Ω) и аудиовхода (активный микрофон, входное
сопротивление 1kΩ)
4
–
Сетевой
интерфейс
Кабель для подключения Ethernet
5
Розовый
RS485＋
Интерфейс RS-485 (только для камер TSi-SDW211Z22,
TSi-SDW211Z22IR в остальных моделях не используется).
Зеленый
RS485－
Оранжевый
Вход тревоги
(DC12V)
Контакты COM» вход «-», «IN» - вход «+» предназначены для
подключения внешних датчиков и управляются подачей
напряжения +5…+12В.
Фиолетовый
Вход тревоги
(земля)

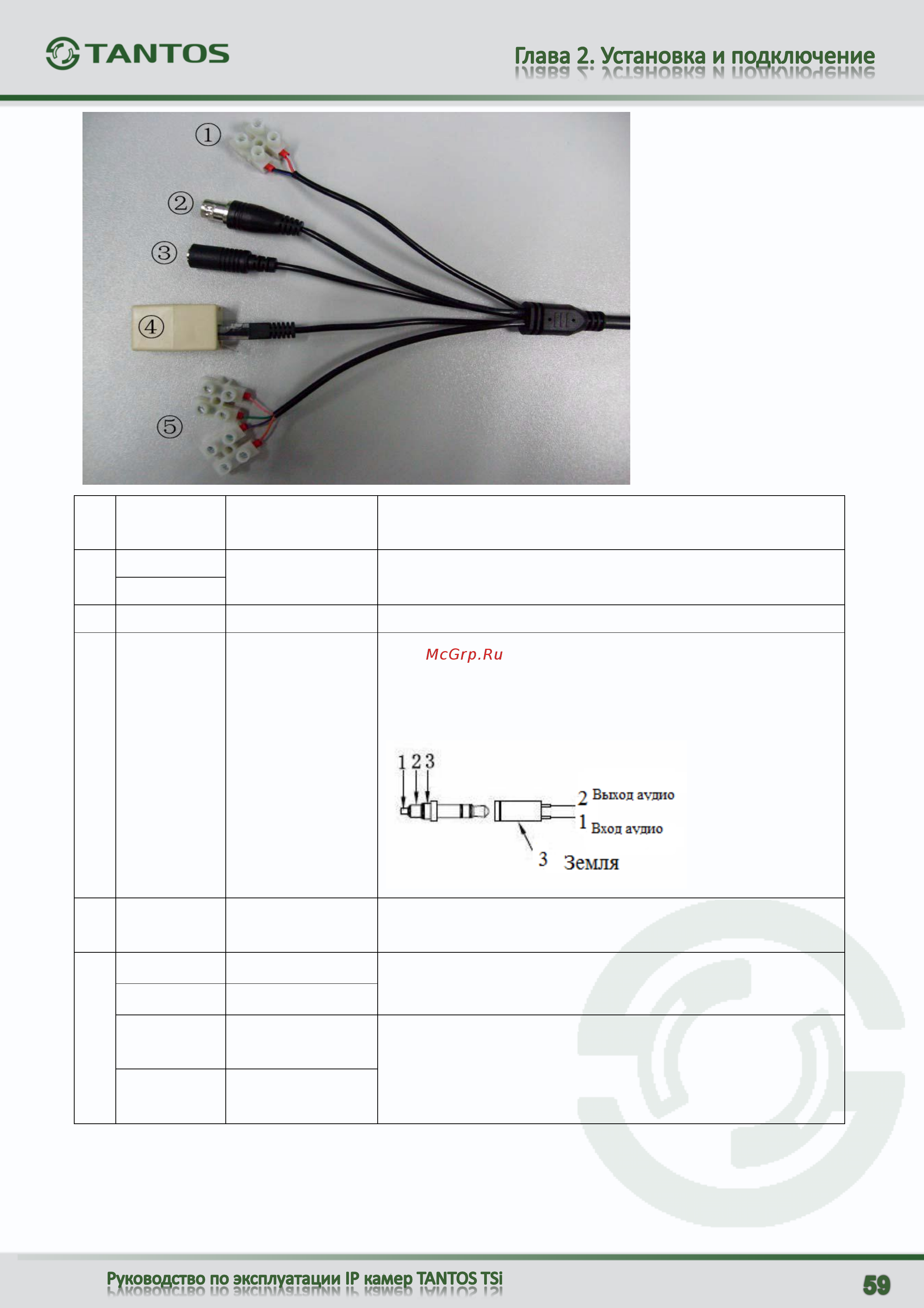

2.2.18 Подключение камер TSi-SDW211Z22
