D791-2
© System Sensor 2011
Российская Федерация, 111033, Москва, ул. Волочаевская 40, стр. 2
Систем Сенсор Фаир Детекторс, тел. (495) 937-79-82, факс (495) 937-79-83
http://www.systemsensor.ru, E-mail: moscow@systemsensor.com

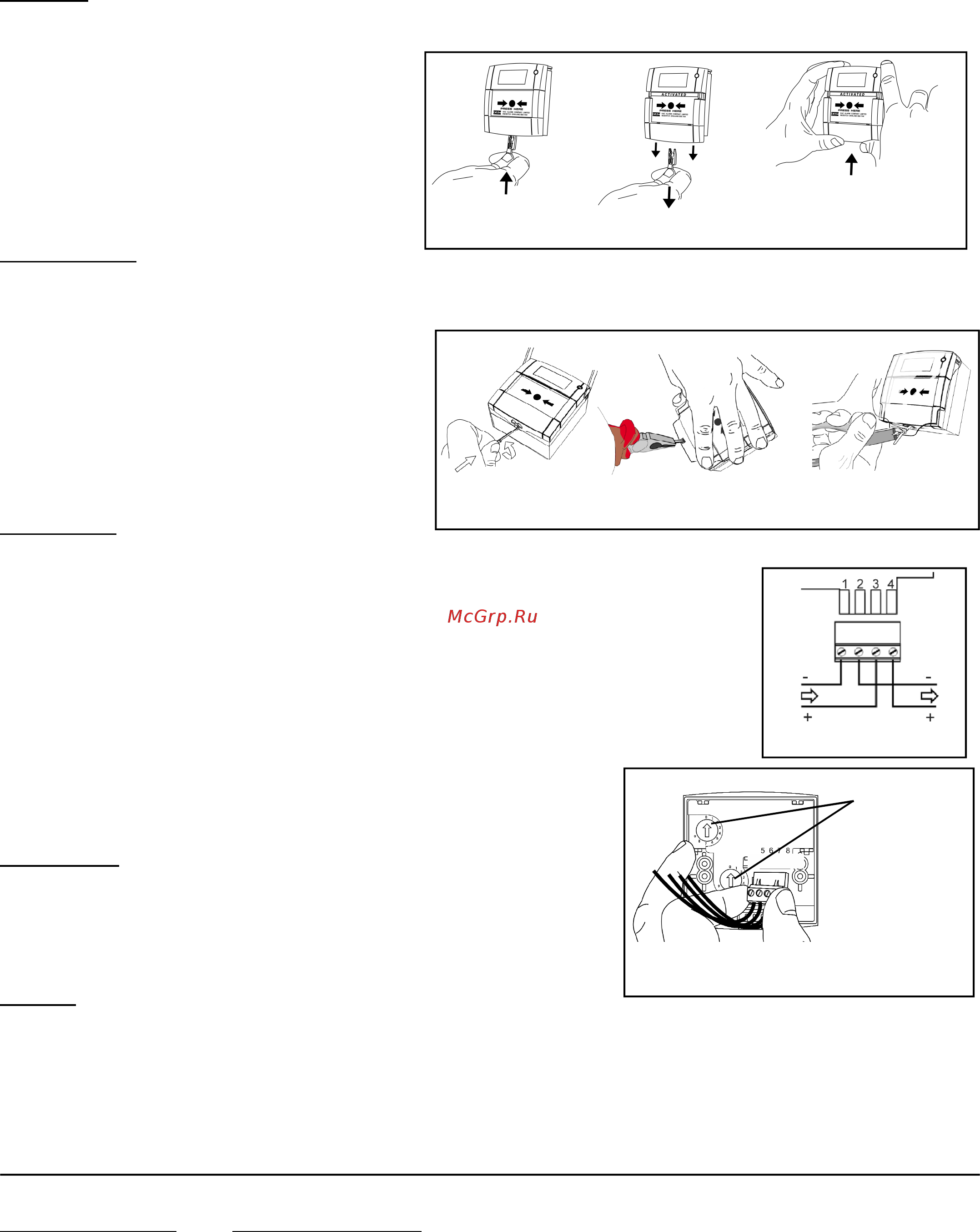

Рис.2 Тестирование / Установка в дежурный режим
1 2 3
УСТАНОВКА
Извещатели MCP5A предназначены как для поверхностной, так и для врезной установки.
При поверхностной установке извещатель крепится при помощи двух винтов к монтажной коробке SR1T, поставляемой отдельно под заказ.
Монтажная коробка, в свою очередь, крепится на поверхности
стены четырьмя винтами или шурупами. При использовании
наружной проводки для ввода кабеля нужно просверлить
необходимые отверстия в корпусе коробки.
При врезной установке извещателя используется
декоративная рамка BZR и основание ЕТТ1, в комплект
поставки не входят. Врезная установка обеспечивает снижение
профиля извещателей примерно в два раза.
ПРИМЕЧАНИЕ: Не перетягивайте крепежные винты.
Избегайте попадания на извещатель смазочных
материалов, растворителей, продуктов на основе бензина.
Рис.4 Схема подключения
ТЕСТИРОВАНИЕ
Для тестирования пожарной сигнализации с извещателями MCP5A используется
специальный ключ, поставляемый в комплекте. Когда ключ вставлен в извещатель, пластина
опускается, и извещатель активизируется. После окончания тестирования необходимо
вернуть извещатель в дежурный режим (рис.2).
ВНИМАНИЕ: Не оставляйте специальные ключи в извещателях после окончания
тестирования.
ГАРАНТИИ
Компания System Sensor гарантирует работоспособность устройства в течение 3-х лет со дня изготовления, при соблюдении указанных в настоящем
документе условий эксплуатации, при защите от механических ударов и повреждений. Если дефекты обнаружились, обратитесь в компанию
Систем Сенсор Фаир Детекторс, или к дистрибьютору компании Систем Сенсор Фаир Детекторс, у которого было приобретено устройство.
Компания не гарантирует работоспособность устройства, если условия эксплуатации отличаются от указанных в разделе ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ. Компания не обязана ремонтировать или заменять устройства, которые стали неисправными вследствие механического
повреждения, использования не по назначению, или не в соответствии с требованиями предыдущих разделов настоящего документа, модификаций
или изменений, имеющих место после изготовления. Компания несет ответственность только за те неисправности, которые были допущены по
вине самой компании.
Дата выпуска извещателя приведена на шильдике: первые две цифры обозначают год выпуска, а вторые две цифры - номер недели в году.
ПЛОМБИРОВАНИЕ
Для исключения случайного включения режима «Пожар» на ручной извещатель может быть установлена прозрачная защитная крышка
PS200, которая может быть законтрена пластиковым хомутом М357 (крышка PS200 и пластиковый хомут М357 в комплект поставки не входят).
1.Выломайте тонкую перегородку в середине нижней части извещателя. Вставьте в данное отверстие пластиковый хомут и поверните его на
90
0
в соответствии с рис. 3-1.
2. Протяните другой конец хомута через отверстие в
защитной крышке. При помощи пассатижей аккуратно
протягивайте хомут, одновременно нажимая на крышку, до тех
пор пока крышка не зафиксируетсямежду специальными
зубчиками пластикового хомута (рис. 3-2).
3. На свободный конец хомута может быть установлена
(обжата) контрольная пломба. Если установка пломбы не
требуется, при помощи кусачек уберите лишнюю длину
пластикового хомута (рис. 3-3).
ПОДКЛЮЧЕНИЕ
ВНИМАНИЕ: Перед подключением извещателей отключите питание ААПКП
Извещатели МСP5A должны использоваться только с совместимыми ААПКП в соответствии с документацией
на них. Установка извещателя и монтаж шлейфа должны проводиться в соответствии с требованиями действующих
нормативных документов (ГОСТ, Свода Правил и т.д.)
1. Подключите адресно-аналоговый шлейф к терминалу, как показано на рисунке 4, соединив также экран кабеля,
обеспечивая его непрерывность.
Положительный (+) проводник адресно-аналоговой петли: контакты 3 и 4.
Отрицательный (-) проводник адресно-аналоговой петли: контакты 1 и 2.
2. Установите адрес извещателя согласно проектной документации. Используйте отвертку с плоским шлицем,
чтобы установить декадные переключатели адреса (рис. 5) в небходимое положение, соответствующее номеру
в пределах 01 - 99. (Замечание: заводская установка адреса 00, идентифицируется ААПКП, как ошибка; Если
контрольный прибор поддерживает Advanced Protocol - допустимые адреса 01 - 159).
3. Установите терминал с подключенными проводами на разъем печатной платы как показано
на рисунке 5.
4. Закрепите извещатель на монтажной коробке, обеспечивая безопасное размещение кабеля
и достаточный запас по длине. Установите стеклянный или гибкий приводной элемент в
передней части извещателя и закройте крышкой.
1 2 3
Рис. 3. Пломбирование
Переключатели
адреса
1 2 3 4
Рис.5 Подключение терминала к разъему
печатной платы
Возврат в дежурный режим извещателя с приводным элементом в виде пластиковой пластины (рис.2) осуществляется при помощи специального
ключа, поставляемого в комплекте с извещателем. Для этого ключ вставляется в двойное отверстие в нижней части кассеты (полурамки),
удерживающей приводной элемент, кассета вместе с ключом и приводным элементом сдвигается вниз относительно корпуса извещателя
приблизительно на 1 см, ключ удаляется из кассеты и кассета возвращается в первоначальное положение путем сдвига её вверх до упора.
Пластиковая гибкая пластина не требует замены в течении всего срока эксплуатации.
Возврат в дежурный режим извещателя с хрупким приводным элементом осуществляется путем замены разрушенного приводного элемента
(рис. 1). Для этого специальный ключ, поставляемый в комплекте с извещателем, вставляется в отверстия в нижней части кассеты, удерживающей
приводной элемент, кассета вместе с ключом сдвигается вниз относительно корпуса извещателя до полного снятия. Разрушенный приводной
элемент извлекается из корпуса извещателя и заменяется новым, после чего кассета без ключа устанавливается на прежнее место и сдвигается
вверх до упора.
