ИНСТРУКЦИЯ ПО УСТАНОВКЕ РУЧНОГО АДРЕСНОГО
ПОЖАРНОГО ИЗВЕЩАТЕЛЯ ИП535-19 (МСР5А-XPxxFx-S214-01),
ИП535-20 (MCP5A-XPxxFx-E010-02)
ОБЩЕЕ ОПИСАНИЕ
Адресные ручные пожарные извещатели MCP5А - это высоконадежные, травмобезопасные извещатели многоразового использования,
предназначенные для формирования сигнала ПОЖАР на совместимые адресно-аналоговые приемно-контрольные приборы (ААПКП) при нажатии
на приводной элемент на передней панели устройства.
Маркировка извещателей МСР5А состоит из букв и цифр, которые обозначают цвет извещателя, наличие изолятора короткого замыкания,
тип приводного элемента (стекло или пластик) и т.п. в соответствии с табл.1.
Таблица 1
Модель МСР5А-ХР01Fх протокол Advanced - без изолятора.
Данная модель передает сигнал “пожар” на контрольную панель и обеспечивает активацию светодиодного индикатора.
Модель МСР5А-ХР02Fх протокол Advanced - c изолятором.
Данная модель передает сигнал “пожар” на контрольную панель и обеспечивает активацию светодиодного индикатора. Также извещатель
имеет встроенный изолятор, обеспечивающий защиту шлейфа от короткого замыкания.
Х - обозначает цвет корпуса извещателя (R - красный, Y - желтый, G - зеленый, B - синий, W - белый);
F - для врезной установки (Flat mounting), обозначает, что в комплект поставки монтажная коробка не входит. Для поверхностного монтажа
требуется монтажная коробка SR1T/ SR3T (аксессуар, заказывается отдельно).
x - обозначает тип приводного элемента (G - стеклянный, F - пластиковый, многоразовый);
В условном обозначении извещателя также указывается наличие встроенного изолятора короткого замыкания (/02 после номера разработки)
и цвет корпуса, если он отличается от красного (/Y, /G, /B или /W).
Например: ИП535-19/02/G MCP5A-GP02FG – MCP5А в корпусе зеленого цвета, с изолятором, для врезной установки, с хрупким
(стеклянным) приводным элементом.
Код производителя контрольного прибора указан на дополнительном шильдике под основным, в формате AP IDXX (например, AP ID62 -
Сигма-ИС, AP ID63 - Сфера Безопасности, AP ID64 - СКБ Тензор, и т.д.)
Извещатели МСР5А отличаются простотой установки, эксплуатации и обслуживания. Факт сработки извещателя индицируется свечением
красного светодиода и разрушением стекла или, если в качестве приводного элемента используется пластиковая пластина - желтой полосой
в верхней части пластины.
СВЕТОДИОДНЫЙ ИНДИКАТОР (ТРЕХЦВЕТНЫЙ)
Состояние индикатора управляется командами с контрольной панели и может быть настроено на мигание зеленым при каждом опросе устройства,
на свечение постоянно красным для индикации режима “пожар”. Желтый цвет используется для индикации состояния изолятора короткого
замыкания.
Примечание: Для корректной работы светодиодного индикатора требуется напряжение питания минимум 17,5 В. При снижении этого порога
устройство выключает светодиодный индикатор для уменьшения потребления тока.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Напряжение питания 15 - 30 В
Ток дежурного режима (макс.) 350 мкА (без опроса)
Ток дежурного режима (типовой) 660 мкА (при опросе)
Ток в режиме “Пожар” (типовой) 6 мА
Ток красный индикатор вкл. (типовой) 2 мА
Ток желтый индикатор вкл. (типовой) 7,5 мА
Степень защиты оболочки извещателя IP24D
Диапазон рабочих температур от -10
0
С
до +55
0
С
Вес (без монтажной коробки / с монтажной коробкой) 110/ 160 г
Средний срок службы, не менее: 10 лет
УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ
Извещатели MCP5A состоят из
пылебрызгозащищенного прямоугольного пластмассового
корпуса, на передней панели которого расположен
приводной элемент - травмобезопасное стекло или
пластиковая пластина (под заказ) с рисунком,
позволяющим легко понять порядок включения
извещателя. В дежурном режиме приводной элемент
блокирует включение переключателя, расположенного
внутри корпуса извещателя. При надавливании на
приводной элемент происходит срабатывание
переключателя и активизация извещателя. Срабатывание
извещателя индицируется:
- включением светодиодного индикатора
красного цвета в правой верхней части передней стенки
извещателя;
- при использовании хрупкого приводного
элемента (стекло) - разрушением приводного элемента;
- при использовании в качестве приводного
элемента пластиковой пластины – появлением
горизонтальной желтой полосы в верхней части
приводного элемента.
1 2 3
4 5 6

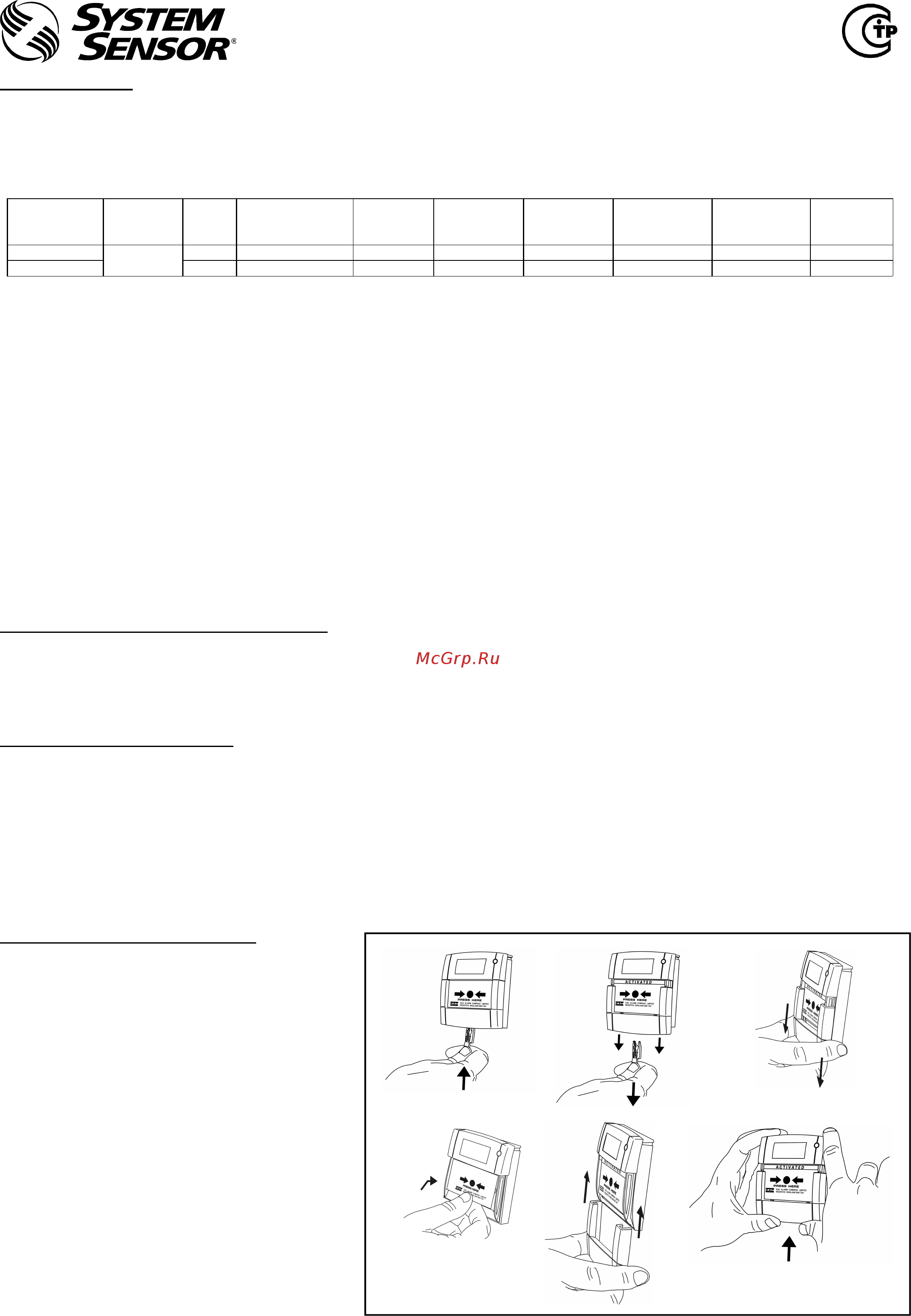

Рис.1 Замена стекла
Условное
обозначение
Базовая
модель
Тип
схемы
Цвет
Наличие
изолятора
Вариант
установки
Приводной
элемент
Код
маркировки
брэнда
Тип шлейфа
OEM
партнер
ИП5
35
-
1
9
MCP5
A
-
R
(
-
Y,
-
G,
-
B,
-
W)
P01
(P02)
F
G (F)
-S214-01
Адресный SS200
RU
ИП5
35
-
20
A
-
R
(
-
Y,
-
G,
-
B,
-
W)
P01 (P02)
F
G (F)
-E010-02
Адресный SS200
ESMI
