неисправности и действия пользователя. Информация об

отслеживаемых событиях может быть получена через сеть при

помощи программы PipeIQ или интерфейса Web-сервера.

Конфигурирование и управление регистрацией производится при

помощи программы PipeIQ.

Журнал трендов данных

Извещатель отслеживает изменение данных измерений для

каждого 24-х часового периода в течение одного года.

Устройство записывает максимальное, минимальное и среднее

значение показаний датчиков дыма и воздушного потока для

каждого дня.

Журнал сообщений

Журнал сообщений позволяет пользователю сохранять

текстовые сообщения общего характера в системной памяти.

Такие сообщения впоследствии могут извлекаться для

просмотра и использоваться для отслеживания истории

обслуживания, изменений конфигурации и т.д. Емкость журнала

составляет 300 сообщений.

КОНТРОЛЬ ВНЕШНЕЙ ЦЕПИ / СБРОС

FAAST имеет функцию контроля внешней цепи на обрыв и

короткое замыкание при использовании оконечного резистора

номиналом 47 кОм, входящего в комплект поставки. При

обнаружении обрыва этой цепи извещатель включает индикатор

EXT. MONITOR и активирует реле Незначительная

неисправность. При замыкании этой цепи извещатель переходит

в режим сброса. Данная функция обеспечивает возможность

дистанционного сброса извещателя.

ETHERNET СОЕДИНЕНИЕ

FAAST имеет интерфейс сетевого подключения и совместим со

стандартным оборудованием сети ETHERNET. Подключение

обеспечивается по средствам встроенного разъема RJ-45,

расположенного на основании извещателя (рис.14). Данное

соединение требуется для начального конфигурирования

извещателя. После установки начальной конфигурации

ETHERNET-соединение дополнительно обеспечивает удаленный

доступ, мониторинг и возможность оповещения по электронной

почте через установленный WEB-сервер или клиент SMTP.

СЕТЬ ВОЗДУХОЗАБОРНЫХ ТРУБ

Извещатель с правильно спроектированной сетью

воздухозаборных труб может контролировать площадь до 2000

. Правильная конфигурация сети воздухозаборных труб

проектируется при помощи программного обеспечения PipeIQ.

Максимальная длина одной воздухозаборной трубы составляет

120 метров. Допускается также ветвление воздухозаборной

трубы: 2 ветвления – по 120 м, или 4 ветвления по 100 м. К

устройству подходят трубы с внешним диаметром 25 мм без

каких либо адаптеров. Допустимый диапазон внутреннего

диаметра труб: 15 – 21 мм (0.591 – 0.827 дюйма). При

подключении каждого извещателя FAAST используется только 1

входная и 1 выходная труба. Сеть воздухозаборных труб может

строиться из труб, изготовленных из ABS, cPVC, PVC

пластмассы, меди или нержавеющей стали. Время

транспортировки пробы воздуха от самого удаленного отверстия

в трубе зависит от объекта применения извещателя и

ограниченно программой PipeIQ максимальным значением 120

сек. Обратитесь к местным нормативным требованиям и

программе PipeIQ для выбора правильной конфигурации

системы.

WEB-СЕРВЕР

Извещатель FAAST имеет интегрированный WEB-сервер,

который позволяет следить за конфигурацией извещателя и

может использоваться для удаленного мониторинга извещателя.

Функции WEB-сервера:

 Интуитивно-понятный интерфейс для дистанционного

контроля: неисправностей, релейных выходов, уровня

частиц дыма, воздушного потока и источника питания.

 Местонахождение объекта и контактная информация

 Отображение параметров конфигурации

 Многоязыковая поддержка

 Просмотр журнала событий

УВЕДОМЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

Извещатель имеет возможность отправки e-mail уведомлений

ответственным лицам. Для таких уведомлений извещатель

может запоминать до 6 различных е-mail адресов. Через

программу PipeIQ для каждого адреса электронной почты можно

настроить уведомления о конкретном уровне тревоги,

неисправности или состоянии изоляции. В электронном письме

от извещателя указывается идентификационный номер

устройства (ID), местоположение и вид произошедшего события.

ТЕСТИРОВАНИЕ ДЫМОМ

После установки все аспирационные системы должны

подвергаться тестированию и проходить его периодически при

дальнейшей эксплуатации. Методы тестирования должны

удовлетворять требованиям уполномоченных органов. При

тестировании и эксплуатации системы в соответствии с

американскими требованиями NFPA 72 система показывает

максимальные характеристики.

ОБСЛУЖИВАНИЕ

Периодическое обслуживание извещателя заключается только в

смене фильтрующего элемента при появлении

соответствующего сигнала. Для замены фильтрующего элемента

выполните следующие действия:

1. Отключите питание.

2. Откройте правую крышку извещателя, закрывающую его

индикаторную панель.

3. Снимите гибкую фальшпанель, закрывающую светодиоды.

4. Открутите 2 крепежных винта фильтрующего элемента.

5. Замените фильтрующий элемент на новый.

6. Закрепите новый фильтр 2 крепежными винтами.

7. Установите на место фальшпанель.

8. Закройте крышку лицевой панели и подключите питание.

Также может потребоваться проведение других проверок

системы в соответствии с требованиями местных нормативных

правил и регламентов.

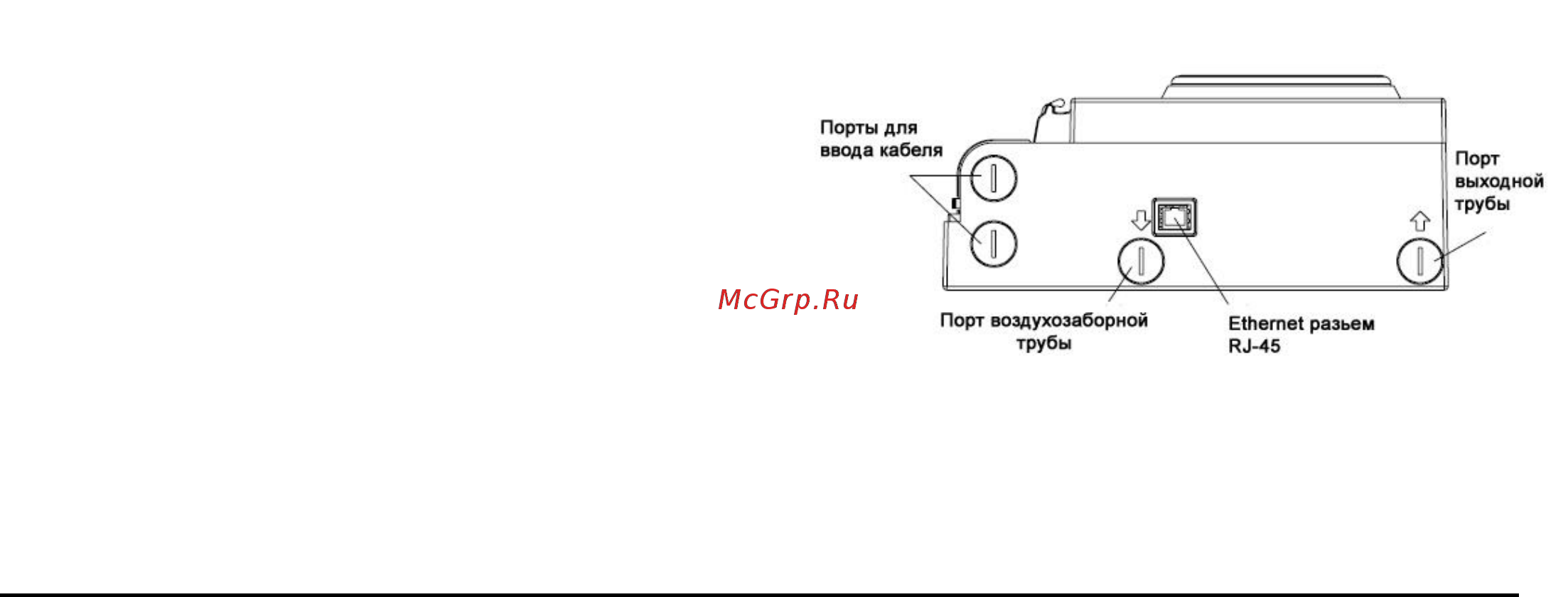

Рис.14 Основание извещателя
