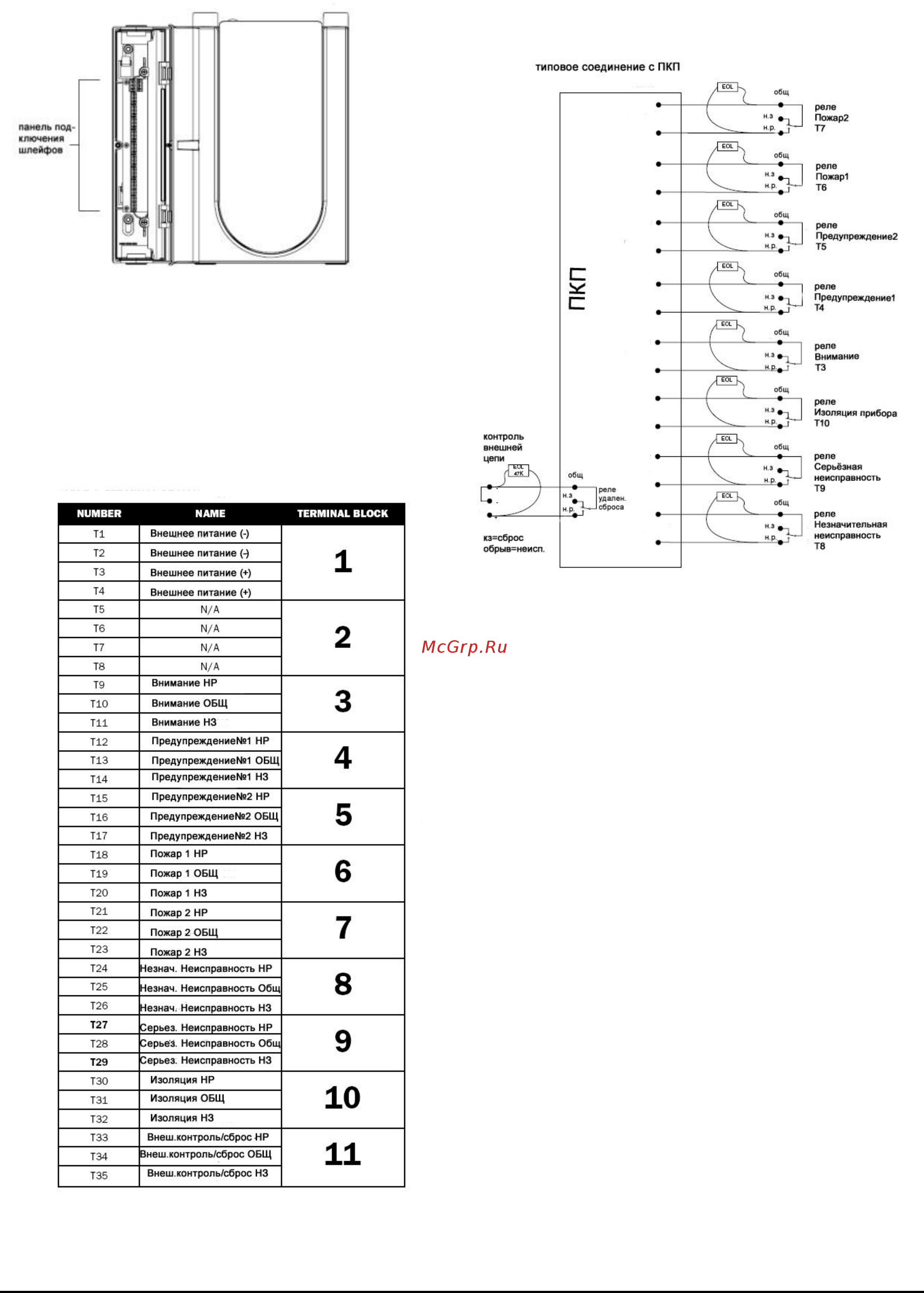

Рис.3 Подключение шлейфов питания и сигнала

ТРЕБОВАНИЯ К МОНТАЖУ КАБЕЛЯ

FAAST оснащен съемными терминалами, расположенными под

откидной крышкой с левой стороны блока.

Для правильного подключения проводников к блоку обратитесь к

табл.1. Типичное подключение FAAST к приемно-контрольному

прибору (ПКП) показано в табл.2.

Таблица 1. Назначение терминалов

Таблица 2. Подключение FAAST к приемно-контрольному

прибору

ПОДАЧА ПИТАНИЯ

Ниже описана последовательность действий на начальном этапе

включения FAAST.

1. Перед включением питания отсоедините терминал питания.

2. Включите питание.

3. Проверьте напряжение на терминале. Убедитесь, что оно

находится в требуемом диапазоне.

4. Если напряжение находится в границах требуемого

диапазона, подсоедините терминал обратно к разъему.

5. Убедитесь в том, что вентилятор включился из выходного

патрубка начал выходить поток воздуха.

6. Подключите извещатель к компьютеру с установленной

программой PipeIQ, используя ETHERNET-порт в нижней

части блока.

7. При помощи программы PipeIQ настройте конфигурацию

извещателя под требования конкретного объекта.

8. После установки конфигурации отключите Ethernet

соединение.

ЛИЦЕВАЯ ПАНЕЛЬ

На лицевой панели извещателя (рис. 4) отображаются следующие

события:

 Режим работы: Дежурный, Тревожный, Неисправность и

Изоляция прибора

 Уровни тревог: Внимание (Alert), Предупреждение 1 (Action

1), Предупреждение 2 (Action 2), Пожар 1 (Fire 1), Пожар 2

(Fire 2)

 Уровень частиц дыма: в относительных величинах от 1 до

 Вид неисправности

 Уровень воздушного потока

 Кнопки: Тест (Test), Сброс (Reset) и Изоляция (Isolate)
