SS-400-007
4
I56-3620-100

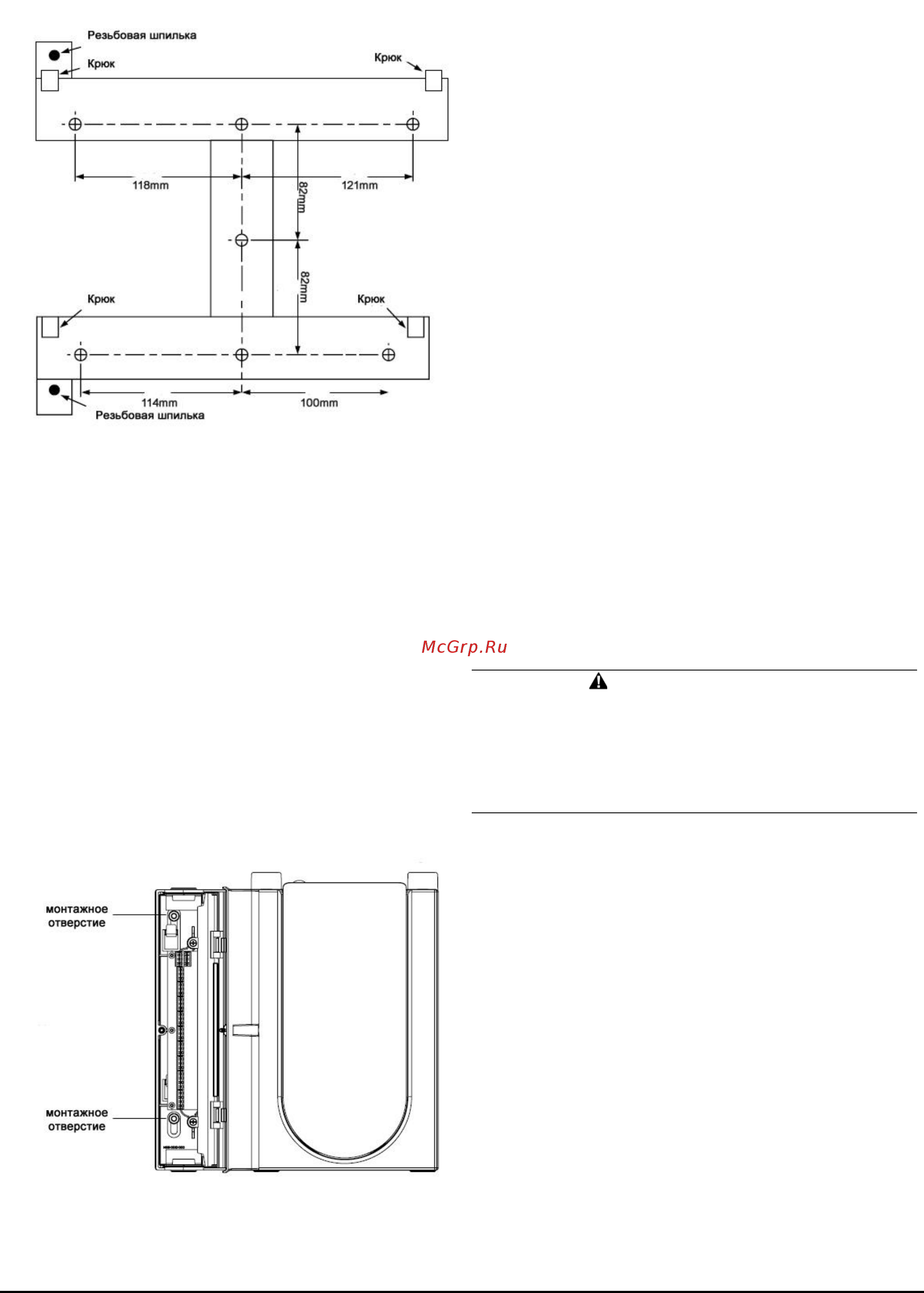

Рис.1 Схема крепления монтажного кронштейна
Установка извещателя на кронштейн
После крепления кронштейна к стене можно устанавливать
извещатель на кронштейн. Для установки извещателя выполните
следующие действия:
1. Перед установкой извещателя на кронштейн снимите заглушку
с соответствующего отверстия для ввода кабеля,
расположенного в верхней или нижней части блока, в
зависимости от ориентации кабеля. Расположение отверстий
для ввода кабеля показано на рис.14.
2. Совместите отверстия на задней стенке блока с крюками и
резьбовыми шпильками кронштейна.
3. Сдвиньте блок вниз так, чтобы он зацепился за крюки, и
закрепите его, по крайней мере, на одной из двух резьбовых
шпилек (рис. 2) при помощи шайбы и гайки, поставляемых в
комплекте.
Рис.2 Монтажные отверстия для резьбовых шпилек
Подсоединение воздухозаборной трубы
Входной и выходной патрубки блока рассчитаны на подсоединение
стандартной дюймовой трубы диаметром 25мм. Входной патрубок
блока имеет коническую форму, что обеспечивает быстрое,
простое и плотное соединение воздухозаборной трубы с блоком.
Для соединения трубы с блоком выполните следующие действия:
1. Выровняйте конец воздухозаборной трубы, удалите с него
заусенцы. Убедитесь, что на трубе нет посторонних твердых
частиц, которые могут мешать соединению.
2. Снимите заглушку с входного патрубка, который планируется
использовать (в верхней либо в нижней части блока).
3. Вставьте воздухозаборную трубу во входной патрубок,
убедитесь в плотности соединения.
НЕ ИСПОЛЬЗУЙТЕ клей для этого соединения.
Выходная труба
Устройство всегда должно возвращать забранный воздух в
пространство, которое оно контролирует. В некоторых случаях
может потребоваться подсоединение трубы к выходному патрубку
блока для отвода выходящего воздуха из зоны расположения
извещателя. Выходной патрубок имеет такую же коническую
форму, как и входной патрубок, что обеспечивает простое,
быстрое и плотное соединение выходной трубы с блоком.
Выполните следующие действия для соединения выходной трубы
с блоком.
1. Выровняйте конец выходной трубы, удалите с него заусенцы.
Убедитесь, что на трубе нет посторонних твердых частиц,
которые могут мешать соединению.
2. Снимите заглушку с выходного патрубка, который планируется
использовать (в верхней либо в нижней части блока).
3. Вставьте выходную трубу в выходной патрубок и убедитесь в
плотности соединения.
НЕ ИСПОЛЬЗУЙТЕ клей для такого соединения.
МОНТАЖ ПРОВОДОВ
ПРЕДОСТЕРЕЖЕНИЕ
Перед началом работы с FAAST уведомите соответствующие
службы о том, что система будет временно выведена из
эксплуатации. Перед открытием блока убедитесь в том, что
питание отключено от системы. Весь монтаж проводов должен
проводиться в соответствии с местными нормативными
требованиями.
Кабели питания
Учитывайте технические характеристики извещателя для
определения требуемого сечения кабеля для каждого соединения.
Учитывайте технические характеристики подключаемых устройств
для выбора правильного сечения кабеля.
Использование кабель канала
Если монтаж проводов ведется в электрическом кабель-канале, он
должен заканчиваться у входного порта блока.
1. Уложите все питающие и сигнальные провода в кабель-канал
и через отверстие в корпусе извещателя заведите их в отсек с
левой стороны блока, как показано на рис.3.
2. Подключите соответствующие провода к съемным
терминалам, поставляемые в комплекте. При монтаже всех
кабелей соблюдайте соответствующие требования местных
законов и электрических стандартов.
3. Вставьте терминалы с подключенными проводами в
соответствующие ответные части разъема на блоке.
